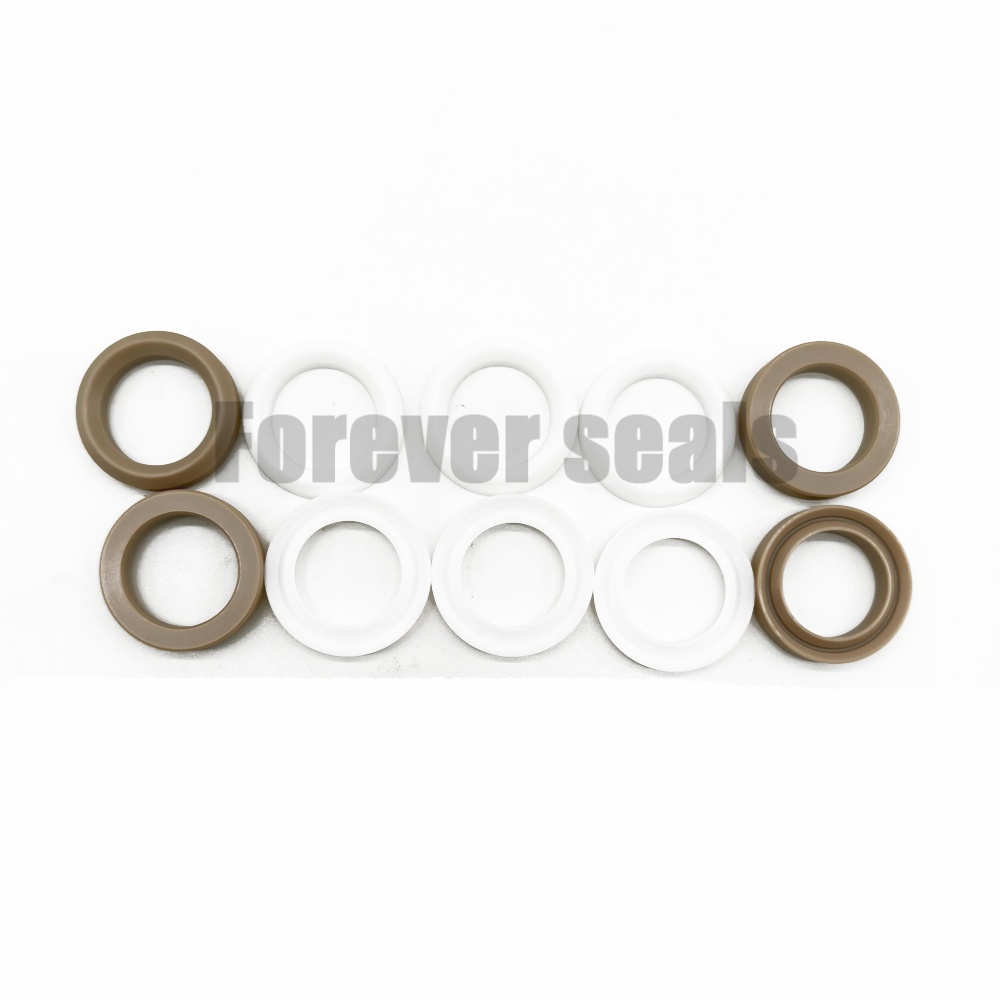

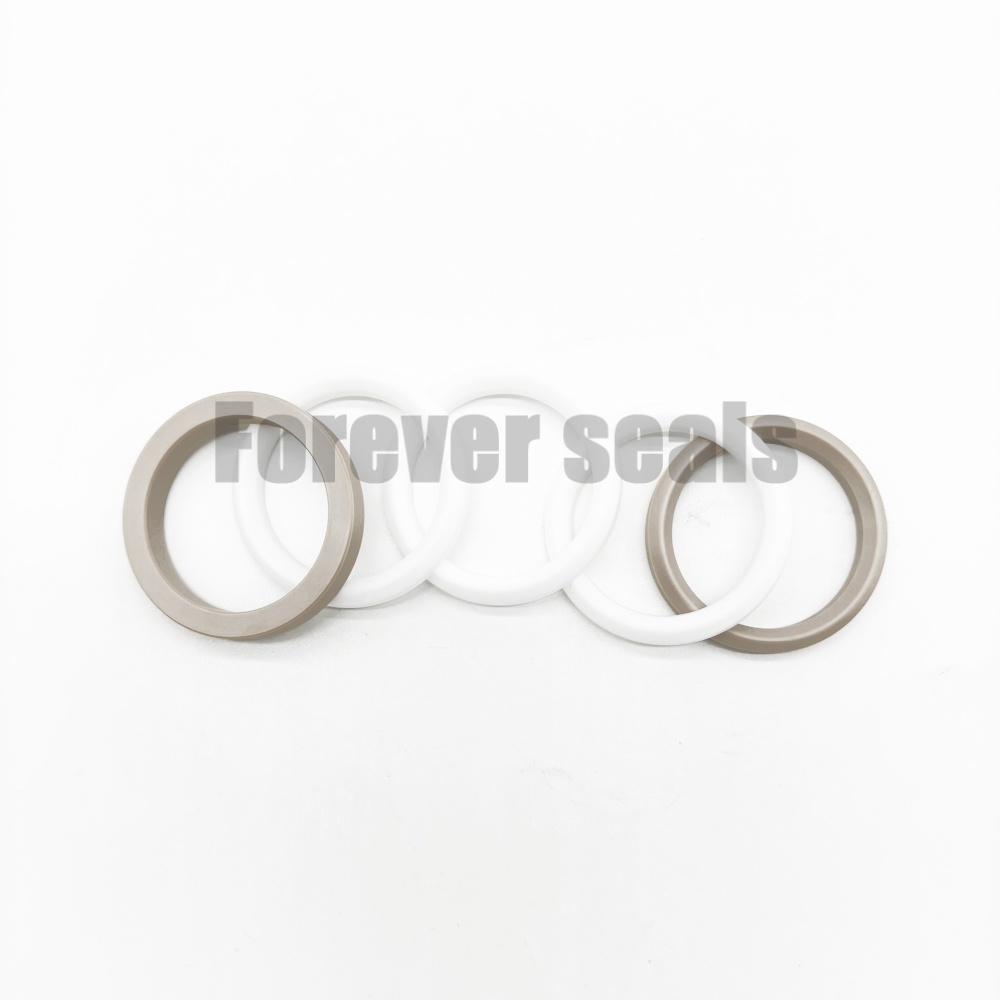

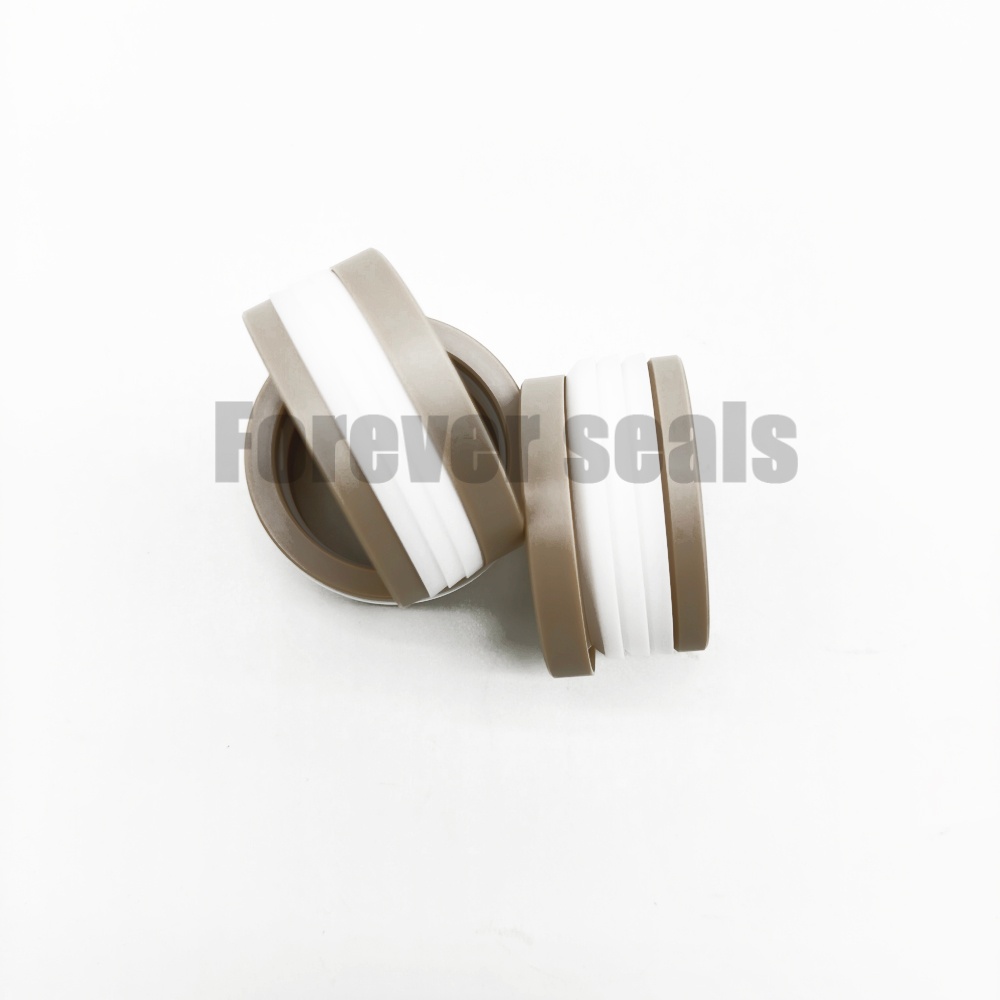

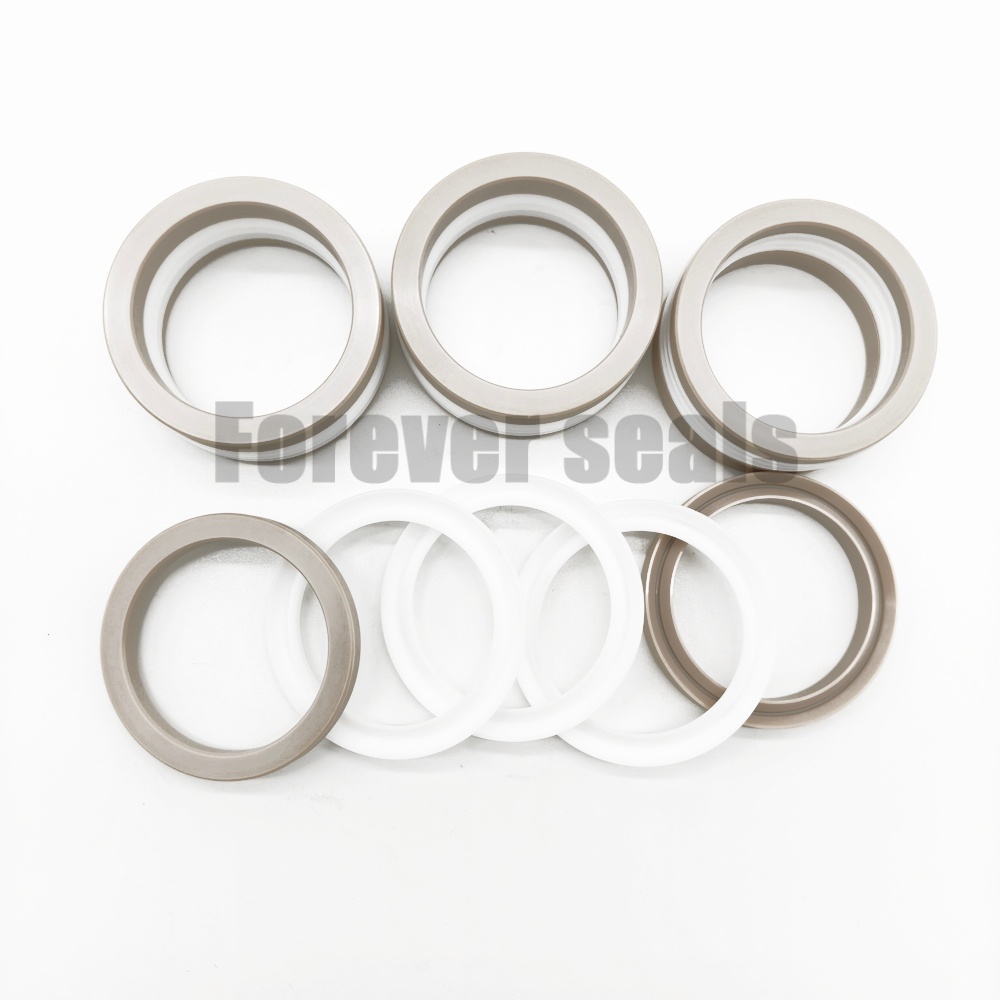

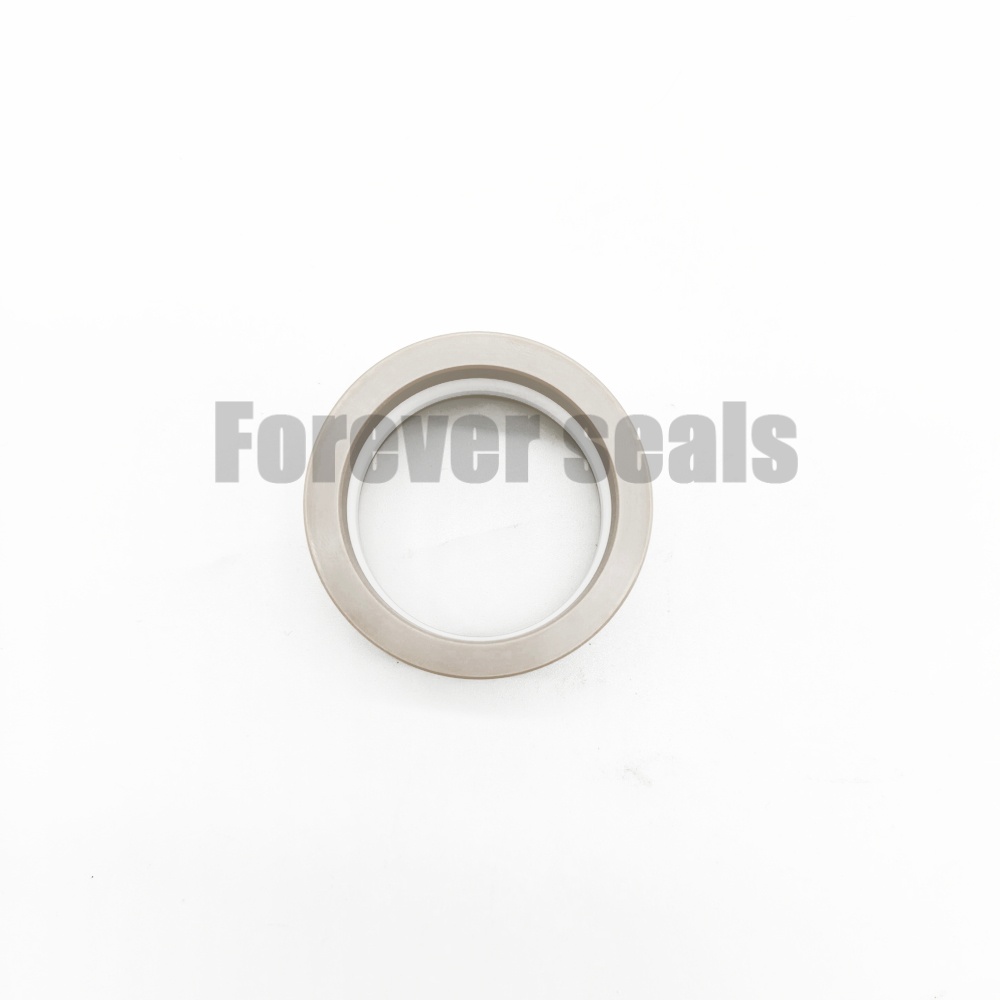

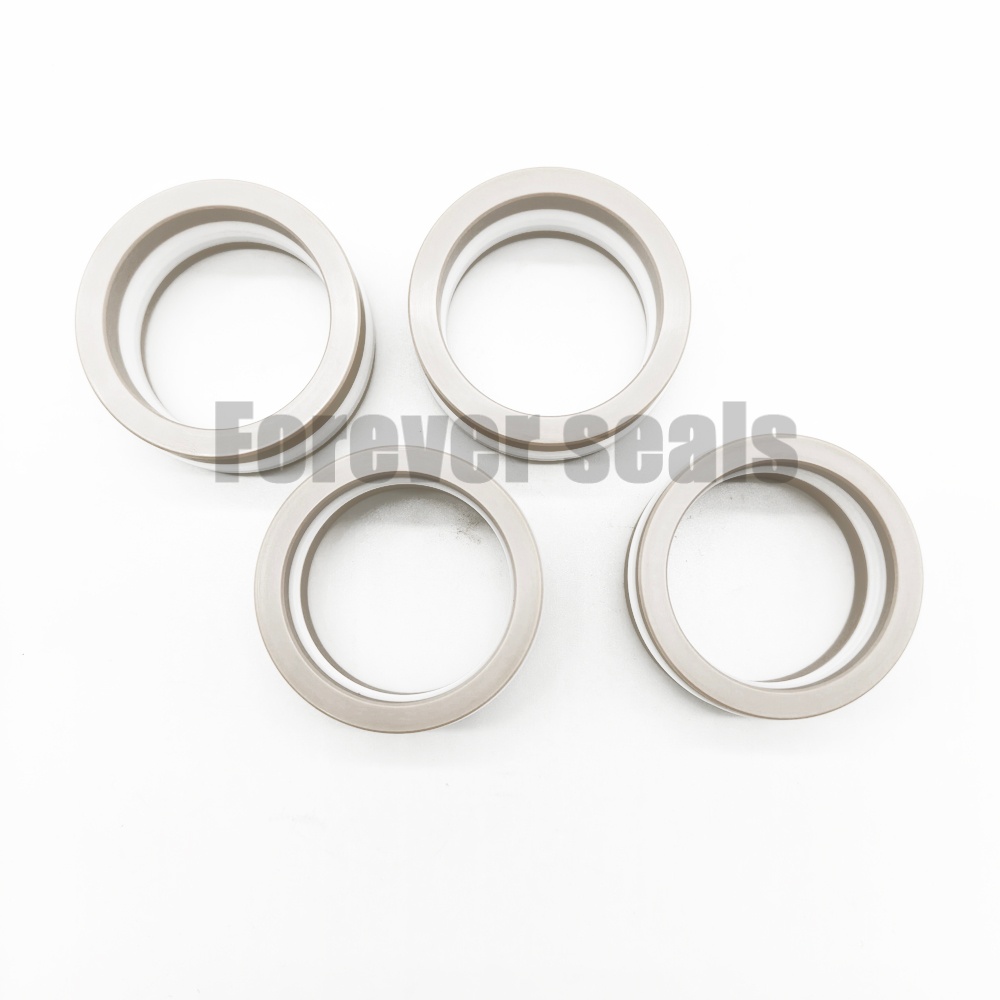

Juego de empaquetadura en V – Junta de vástago combinada de PEEK+PTFE (Serie VP)

Descripción general del producto

El juego de empaquetadura en V de la serie VP (también conocido como juego de empaquetadura Chevron o juego de anillos en V) es una solución de sellado de varias piezas diseñada para aplicaciones de sellado de vástagos y pistones de alta resistencia. El juego se compone de un anillo de presión, uno o más anillos de sellado en forma de V y un anillo de soporte. Esta configuración crea un sello robusto y adaptable que ofrece un rendimiento excepcional bajo alta presión y en condiciones operativas exigentes. La serie VP es una solución ideal tanto para equipos nuevos como para el mantenimiento de sistemas hidráulicos antiguos. .

Características y beneficios clave

• Diseño multicomponente : La combinación del anillo de presión, los anillos en V y el anillo de soporte proporciona una integridad de sellado y una distribución de carga superiores.

• Materiales de alto rendimiento : Fabricados a partir de una combinación dePEEK yPTFE que ofrece una excelente resistencia química, baja fricción y estabilidad a altas temperaturas. .

• Rendimiento de sellado superior : El perfil en forma de V garantiza un sellado hermético bajo presión, con los labios expandiéndose para mantener el contacto contra la superficie de acoplamiento.

• Durabilidad excepcional : Su construcción robusta proporciona una larga vida útil, incluso en condiciones extremas y sobre superficies de mostrador desgastadas. .

• Aplicaciones versátiles : Adecuado para pistones de simple efecto, o puede instalarse espalda con espalda para aplicaciones de doble efecto. .

• Baja fricción : Diseñado para proporcionar un sellado uniforme con una fricción mínima, reduciendo el desgaste y la generación de calor. .

Principio de funcionamiento

El conjunto de empaquetadura en V funciona según un principio de sellado activado por presión. Al instalarse en una prensaestopas o carcasa, el anillo de presión transmite la carga axial a los anillos en V. A medida que aumenta la presión del sistema, el fluido empuja los labios de los anillos en V hacia afuera contra la pared del vástago/cilindro y hacia adentro contra la carcasa, creando un sellado cada vez más hermético. El anillo de soporte proporciona apoyo axial y garantiza que el conjunto permanezca correctamente alineado. Este diseño permite que el sello funcione eficazmente incluso con presiones fluctuantes y en superficies que no son perfectamente lisas. .

Especificaciones del producto

Rango de aplicación

• Cilindros hidráulicos : Vástago del pistón y sellado del pistón en maquinaria pesada.

• Prensas industriales : Arietes principales y de retroceso en prensas de forja, estampado y extrusión. .

• Equipos móviles : Maquinaria para la construcción, la minería y la agricultura.

• Servicio posventa y mantenimiento : Repuestos para equipos antiguos o existentes. .

• Petróleo y gas : Bombas alternativas y prensaestopas para tuberías .

Opciones personalizadas

Ofrecemos tamaños y combinaciones de materiales personalizados para satisfacer sus necesidades específicas. La serie VP se puede adaptar a diversos diámetros de varilla, diseños de carcasa y condiciones de funcionamiento. Contáctenos con sus requisitos dimensionales para obtener un presupuesto rápido.
