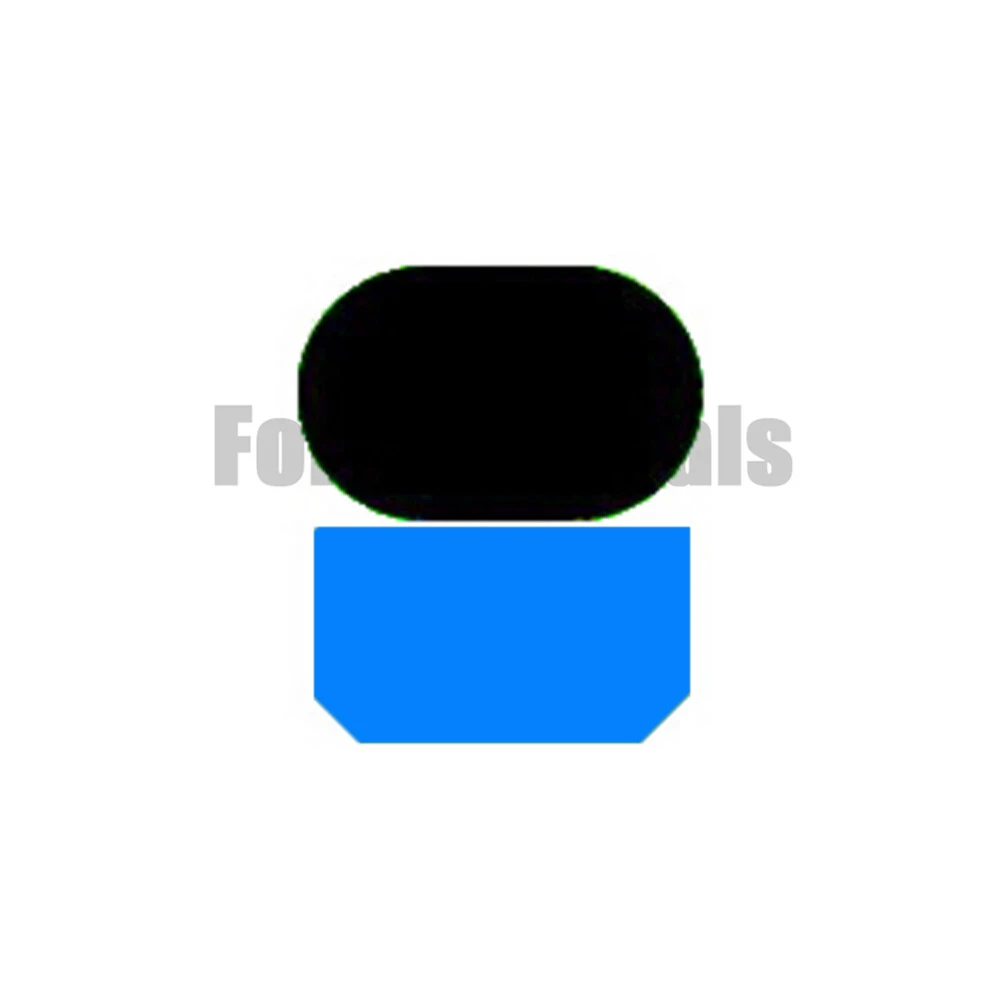

GSI - Cilíndrico hidráulico Bronce Ptfe Rod Glyd Anillo
- Categoría: sellos de barra
- Temperatura: -45 - +200 ℃
- Presión: 40MPA
- Material: PTFE lleno
- Color: verde, marrón
- Descripción del producto: aplicable al entorno de movimiento al alta y de baja velocidad, una amplia gama de fluidos y condición de alta temperatura. Adecuado para una mayor brecha de varilla de pistón. Baja fricción, ritmo simple, poder
1. Descripción
Aplicable al entorno de movimiento al alta y de baja velocidad. , Una amplia gama de fluidos y condición de alta temperatura. Adecuado para una mayor brecha de varilla de pistón. Baja fricción, ritmo simple, poder trabajar en el medio con manchas de aceite .
Satisfacer la Estándar de GB/T 15242. 3.
2. Recomendación de instalación
3. Tamaños de instalación
Diámetro de barra medidor D N h9 | Diámetro de la ranura | Ancho de ranura | Radio | Reterma radial S Máx. | Sección transversal de la junta tórica | ||||
Aplicación estándar | Aplicación ligera | Aplicación de servicio pesado | D 1 H9 | L 1 +0.2 | R 1 | 10mpa | 20mpa | 40mpa | d 2 |
3-7.9 | 8-18.9 | - | d N +4.9 | 2.2 | 0.4 | 0.3 | 0.20 | 0.15 | 1.78 |
8-18.9 | 19-37.9 | - | d N +7.3 | 3.2 | 0.6 | 0.4 | 0.25 | 0.15 | 2.62 |
19-37.9 | 38-199.9 | 8-18.9 | d N +10.7 | 4.2 | 1.0 | 0.4 | 0.25 | 0.20 | 3.53 |
38-199.9 | 200-255.9 | 19-37.9 | d N +15.1 | 6.3 | 1.3 | 0.5 | 0.30 | 0.20 | 5.33 |
200-225.9 | 256-649.9 | 38-199.9 | d N +20.5 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7.00 |
256-649.9 | 650-999.9 | 200-255.9 | d N +24.0 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7.00 |
650-999.9 | ≥ 1000.0 | 256-649.9 | d N +27.3 | 9.5 | 2.5 | 0.7 | 0.50 | 0.30 | 8.40 |
≥ 1000.0 | - | 650-999.9 | d N +38.0 | 13.8 | 3.0 | 1.0 | 0.70 | 0.60 | 12.00 |
4. Materiales estándar
Anillo de sellado: PTFE lleno
O- R ing: NBR / FKM
5. Las condiciones de trabajo
Trabajando Condiciones | ||||
Rango de diámetro | Rango de presión | Rango de temperatura | Velocidad | Medio |
3 - 1600 mm | 0 - 60mpa | -45 ℃ +200 ℃ | 15 m/s | aceite hidráulico, F Líquido de retardante cojo, agua, gas |
6. Dimensiones de instalación
Varina Dia.
Ranura
diá.
Ranura
Anchura
O
r
DER No.
O-
R
En g
D
dimensión
s
D
N
h9
D
1
H9
L
1
+0.2
4
5
6
8.9
9.9
10.9
2.2
2.2
2.2
GSI4*8.9*2.2
GSI5*9.9*2.2
GSI6*10.9*2.2
5.6*1.8
6.7*1.8
7.65*1.78
8
8
10
12.9
15.3
14.9
2.2
3.2
2.2
GSI8*12.9*2.2
GSI8*15.3*3.2
GSI10*14.9*2.2
9.5*1.8
10.77*2.62
11.8*1.8
Acerca de más dimensiones, puede descargarlo a través del siguiente enlace.
http://www.foreverseals.com/download.html
