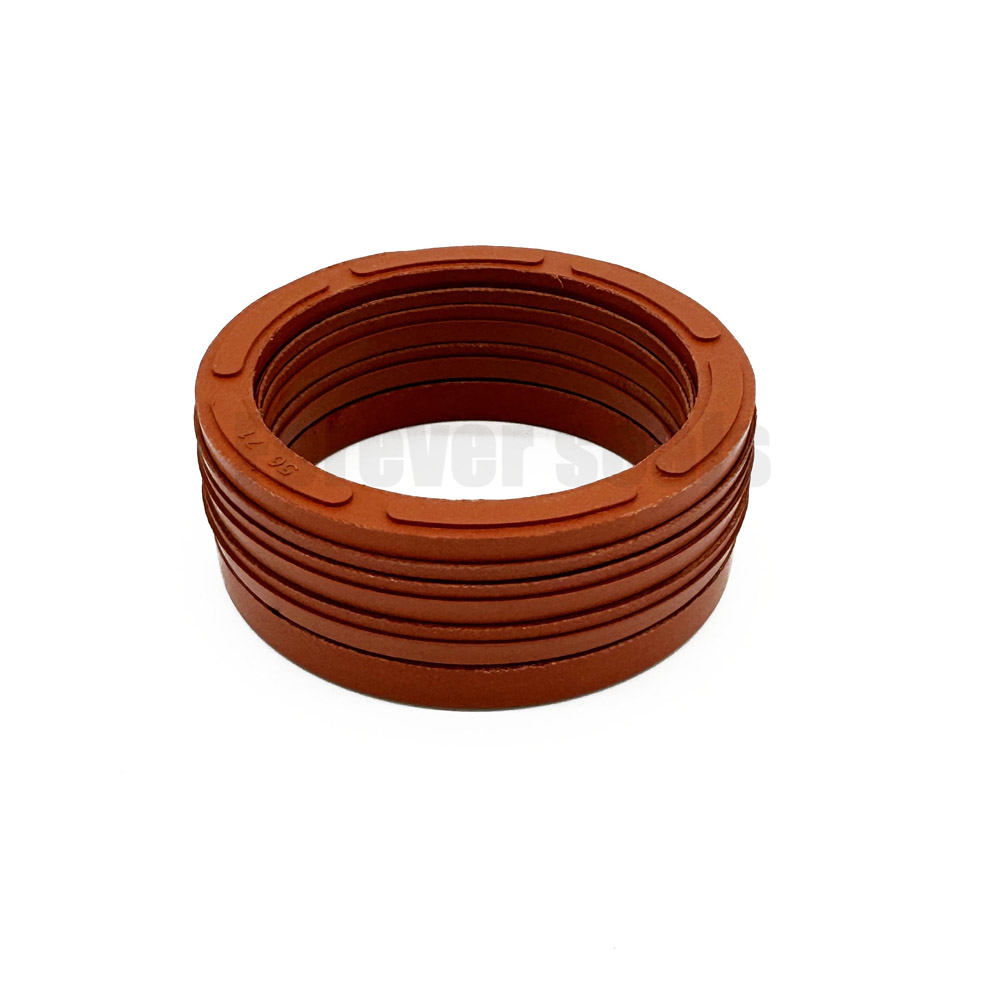

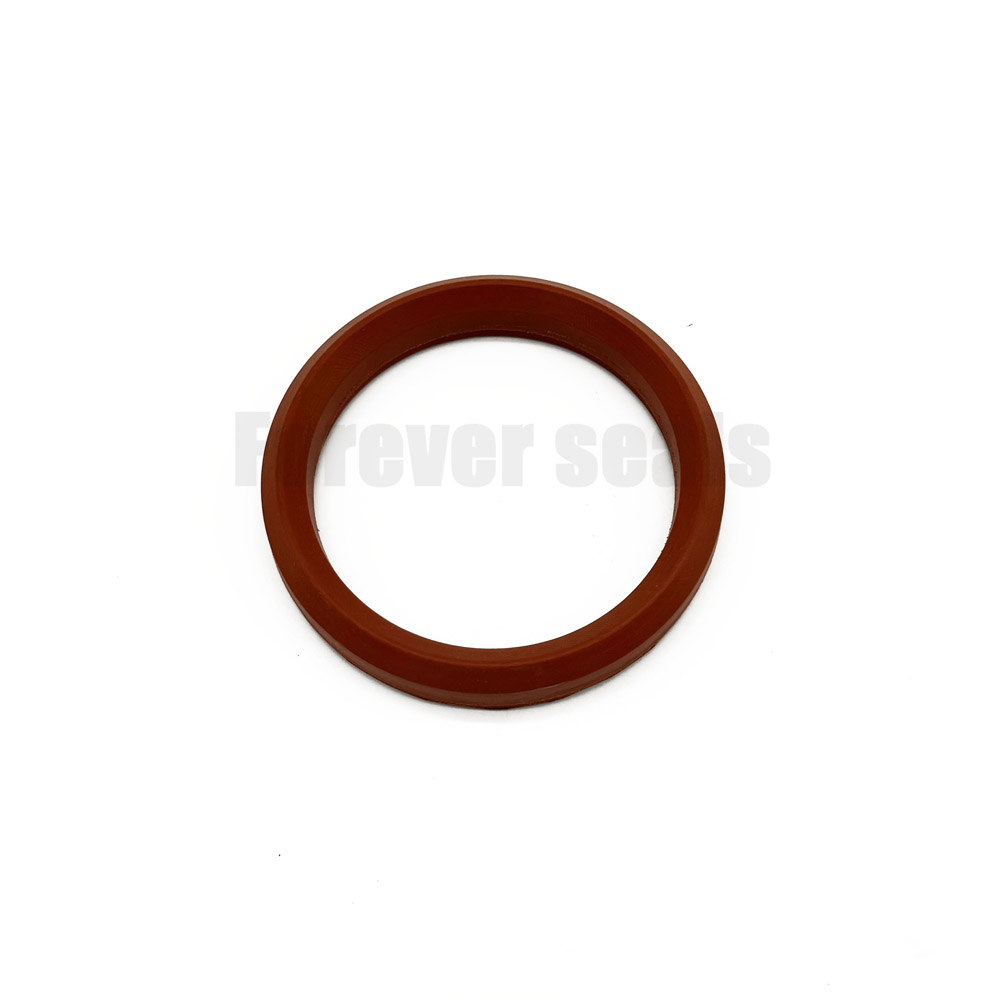

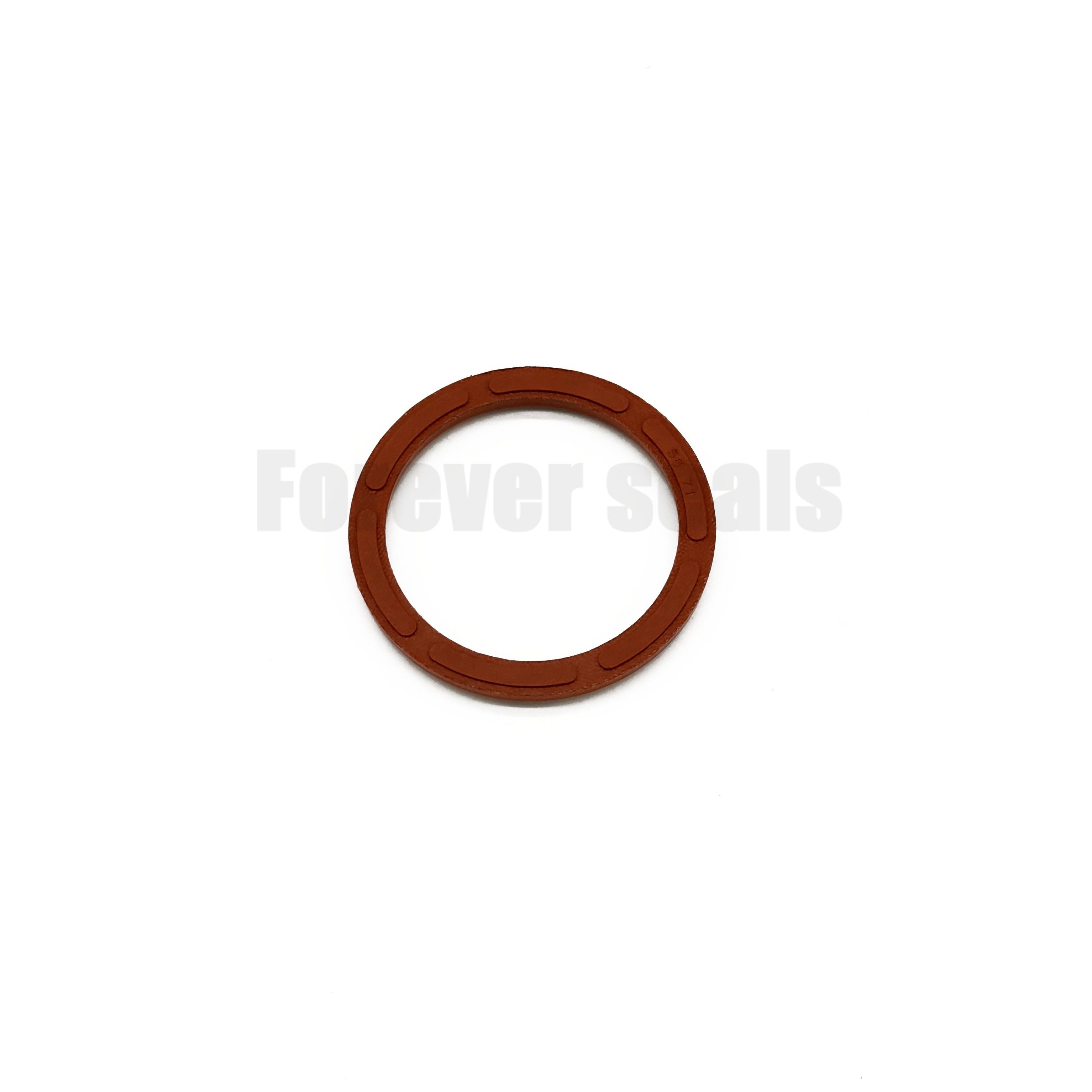

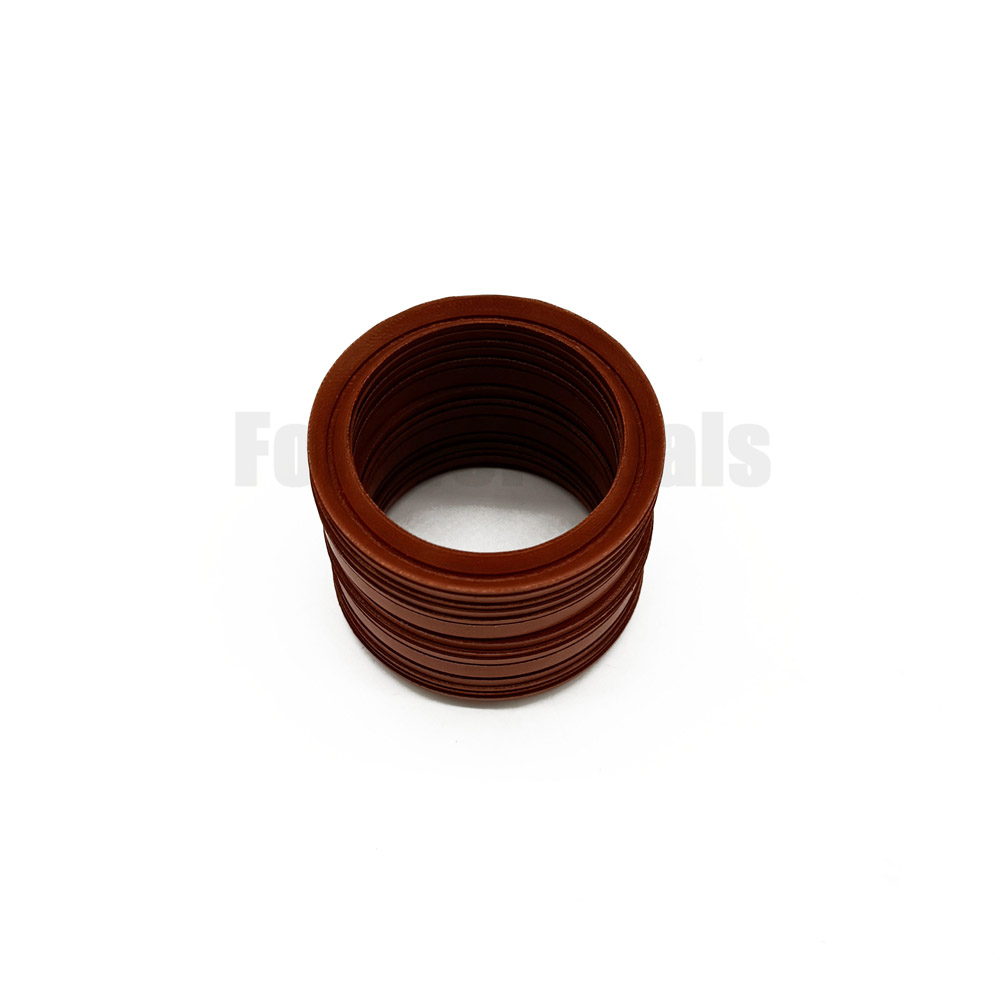

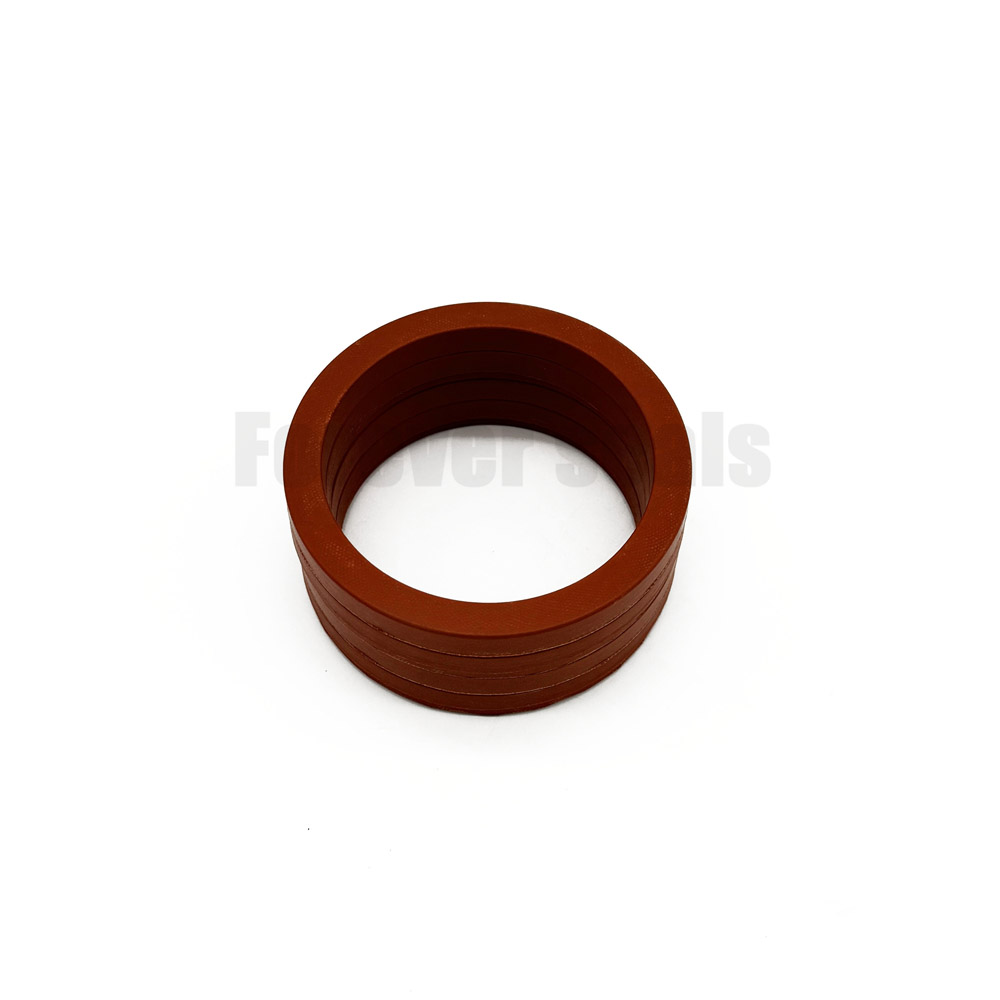

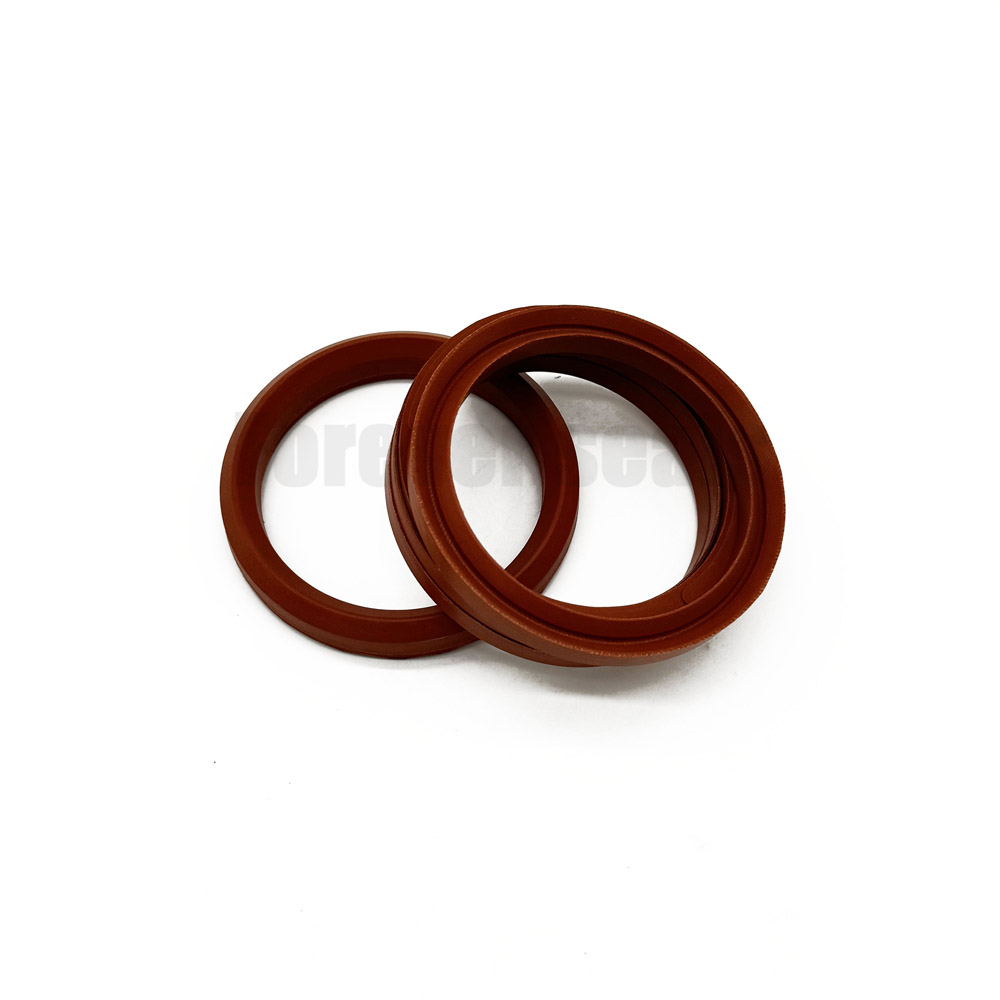

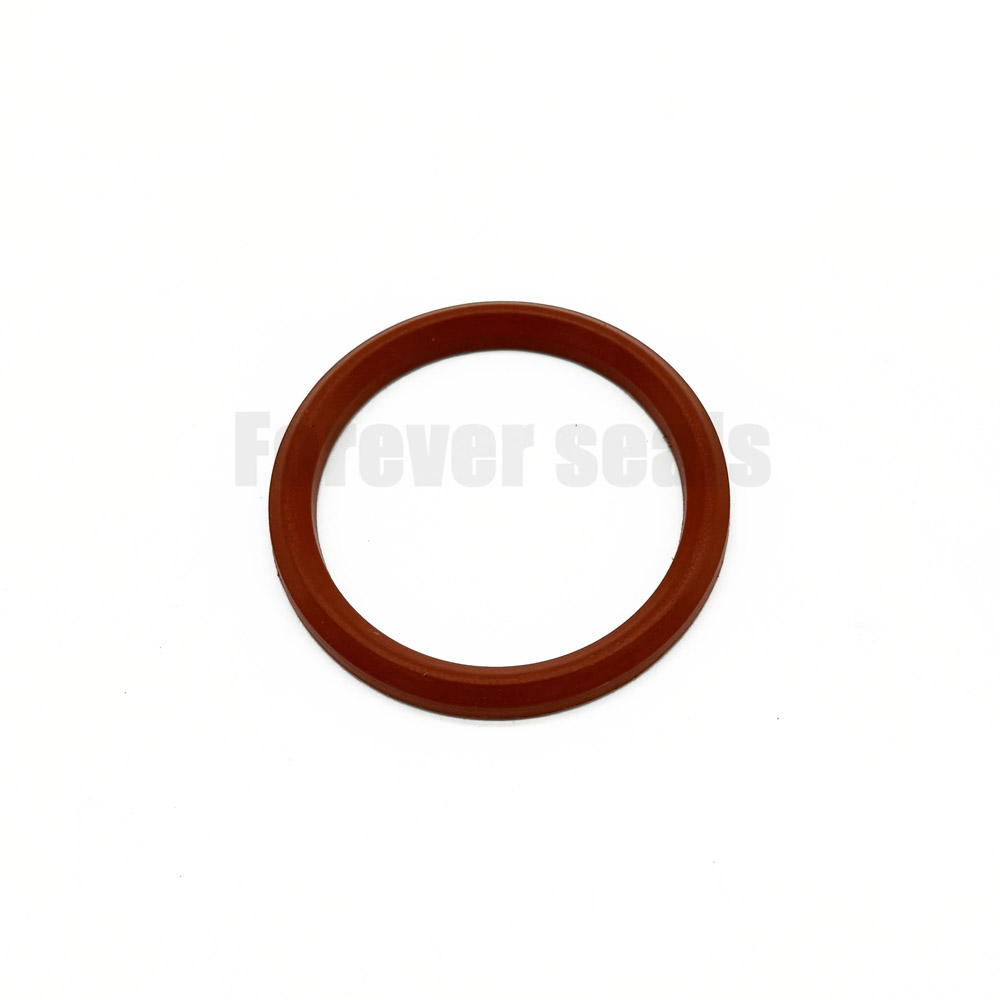

Juego de juntas en V tipo Chevron para juntas hidráulicas recíprocas de alta presión para vástago de pistón de cilindro

1. Ventajas del producto

• Resistencia a presiones súper altas : Adopta una estructura de sellado apilada de múltiples anillos, que soporta de forma estable una presión de trabajo de hasta 700 bar, y las combinaciones personalizadas de PEEK/PTFE admiten condiciones de trabajo de ultra alta presión de hasta 1400 bar, superando con creces el límite de presión de las juntas tóricas y los sellos de vástago comunes.

• Rendimiento de sellado autoenergizante : Incorpora una función de autoajuste dinámico. Cuanto mayor sea la presión del fluido, más se ajustan los labios de sellado a la superficie de contacto, logrando cero fugas a alta presión y evitando eficazmente las fugas de aceite y gas.

• Excelente resistencia al desgaste y al envejecimiento : la estructura de caucho reforzada con tejido (opcional) mejora la resistencia a la extrusión y al desgarro. Su vida útil es de 3 a 5 veces mayor que la de los sellos tradicionales, adaptándose a operaciones de movimiento alternativo frecuentes y prolongados.

• Ajustable y de fácil mantenimiento : La estanqueidad se puede ajustar apretando la empaquetadura. Un ligero desgaste no provocará fallos y el rendimiento de sellado se puede restablecer sin necesidad de sustituir todo el conjunto, lo que reduce considerablemente los costes de mantenimiento y el tiempo de inactividad posteriores.

• Gran adaptabilidad : tolera la excentricidad del eje y pequeñas desviaciones en la instalación, funciona de forma estable a velocidades bajas y medias, y es compatible con diversos fluidos hidráulicos como aceite hidráulico, aceite lubricante, agua y glicol.

• Amplia compatibilidad con temperaturas : Las múltiples opciones de materiales cubren desde bajas temperaturas de -45 °C hasta altas temperaturas de 260 °C, cumpliendo con los requisitos de funcionamiento de entornos industriales de frío extremo y altas temperaturas.

2. Principio de funcionamiento

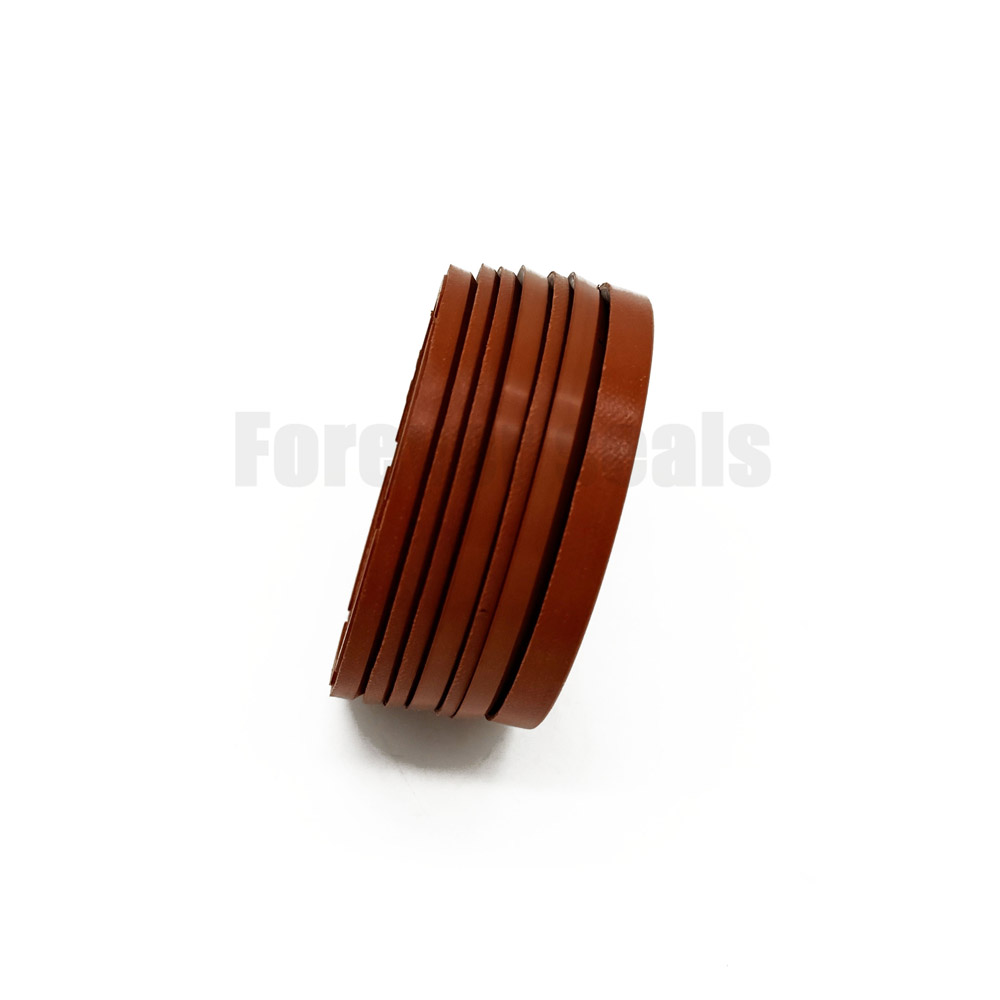

El empaquetamiento en V es un sello combinado autoenergizante típico, compuesto por un adaptador de respaldo macho, múltiples anillos de sellado en forma de V y un adaptador de presión hembra.

Durante el funcionamiento del equipo, la fuerza de pretensado inicial que proporcionan los adaptadores superior e inferior hace que los anillos en V se ajusten perfectamente al vástago del pistón y a la pared del cilindro, formando un sellado estático básico. Cuando el fluido hidráulico o neumático genera presión de trabajo, esta actúa sobre la cavidad interna de cada anillo en V, empujando los labios de sellado hacia afuera para que se adhieran firmemente a la superficie de fricción. Cuanto mayor sea la presión del sistema, mayor será la fuerza de sellado radial.

Además, la estructura multianillo apilada forma una barrera de reducción de presión en varias etapas. La presión del medio se consume y reduce gradualmente a través de cada anillo de sellado, lo que bloquea eficazmente el canal de fuga y, finalmente, logra una fuga dinámica prácticamente nula. Este principio de funcionamiento único permite que el empaquetamiento en V mantenga un rendimiento de sellado estable y fiable bajo movimientos alternativos de alta presión prolongados.

3. Detalles del producto

• Nombre del producto : Empaquetadura en V, Empaquetadura en V, Empaquetadura Chevron, Sello de apilamiento en V

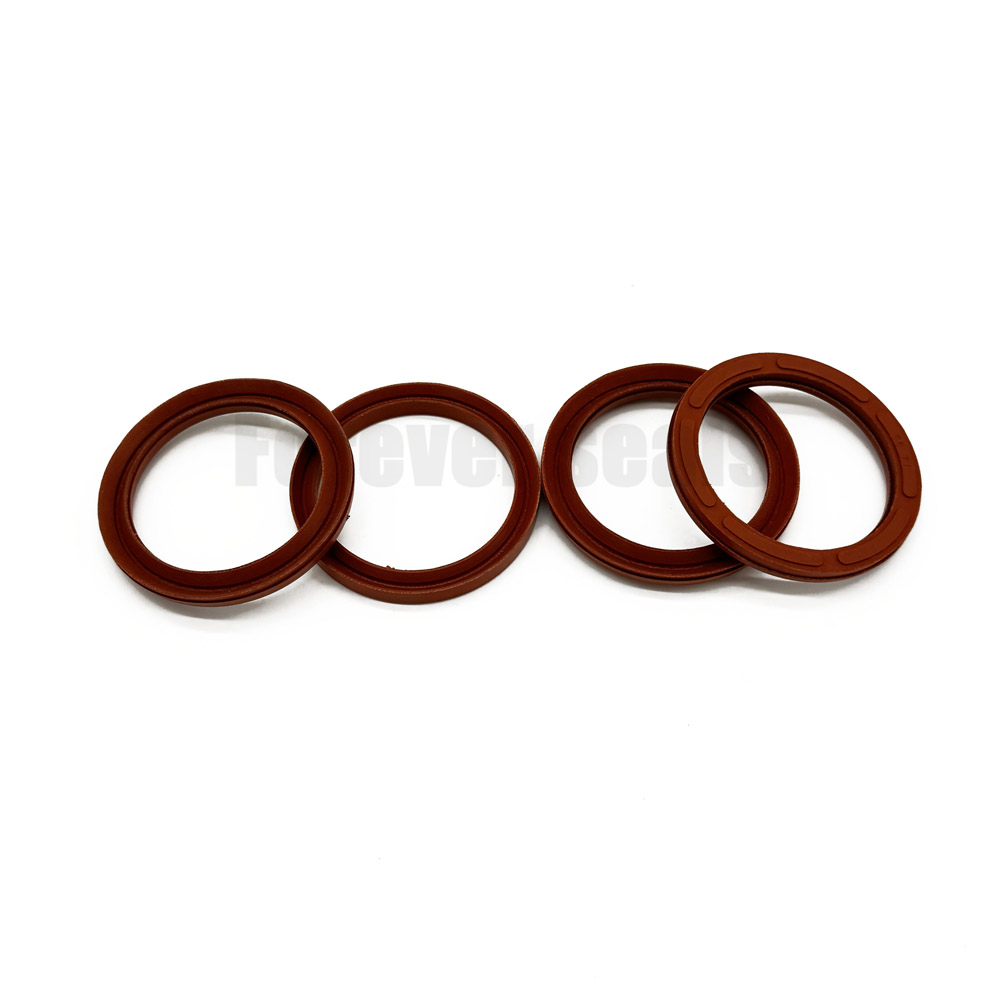

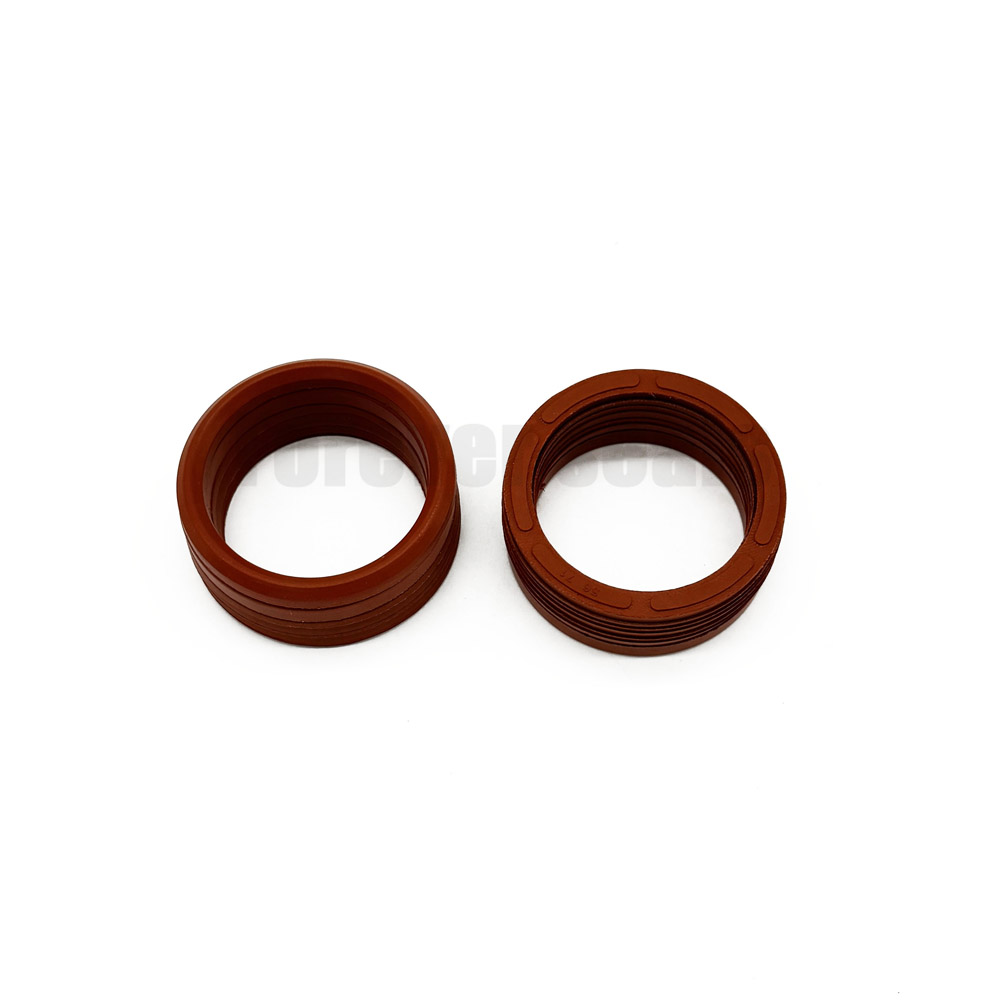

• Estructura estándar : Adaptador macho + Múltiples anillos en V + Adaptador hembra (3/4/5/7 anillos en V opcionales para diferentes niveles de presión).

• Materiales disponibles : NBR, HNBR, FKM/Viton, NBR/FKM reforzado con tejido, PTFE, PEEK

• Rango de presión : Tipo de tejido convencional ≤700 bar; Tipo compuesto de PTFE/PEEK ≤1400 bar

• Rango de temperatura : -45 °C ~ 260 °C (varía según el material)

• Velocidad máxima de trabajo : ≤0,5 m/s (tipo caucho); ≤1,0 m/s (tipo reforzado con tela)

• Estándar de tamaños : Tamaños métricos e imperiales completos; se aceptan tamaños personalizados no estándar.

• Tipo de sellado : Sello dinámico alternativo (apto para sistemas hidráulicos de simple y doble efecto)

• Características principales : Antiextrusión, resistente al desgaste, resistente a alta presión, estanqueidad ajustable, baja fuga, larga vida útil.

4. Rango de aplicación

El empaquetado en V se aplica ampliamente en equipos industriales de alta resistencia que requieren una alta resistencia a la presión y un sellado alternativo estable a largo plazo, abarcando múltiples industrias en todo el mundo:

• Maquinaria de construcción : excavadoras, cargadoras, grúas, topadoras, cilindros hidráulicos y vástagos de pistón.

• Equipos hidráulicos industriales : Prensas hidráulicas, punzonadoras, máquinas de moldeo por inyección, máquinas de fundición a presión y estaciones de bombeo de alta presión.

• Metalurgia y forja : Laminadores, forja de cilindros hidráulicos y sistemas hidráulicos de alta temperatura y alta presión.

• Industria del petróleo y el gas : válvulas de cabezal de pozo, bombas de fracturación, herramientas hidráulicas de fondo de pozo y equipos para tuberías de alta presión.

• Sector marítimo y offshore : Mecanismos de dirección marina, maquinaria de cubierta, cilindros hidráulicos offshore (resistentes a la corrosión por agua salada).

• Maquinaria minera : Soportes hidráulicos subterráneos, equipos de bombeo para minería y dispositivos alternativos de carga pesada.

5. FAQ

P1: ¿Cuál es la diferencia entre las juntas tóricas en V y las juntas tóricas ordinarias?

A1: El empaquetamiento en V es un sello modular multietapa de alta presión, mientras que las juntas tóricas son sellos básicos de una sola función. El empaquetamiento en V soporta presiones ultra altas de hasta 700 bar (mucho mayores que el límite de 200 bar de las juntas tóricas), con estanqueidad ajustable y mayor vida útil. Se utiliza especialmente en aplicaciones de alta presión y servicio pesado donde las juntas tóricas se deforman y presentan fugas con facilidad.

P2: ¿Cómo elegir el número de anillos en forma de V?

A2: El número de anillos en V depende de la presión de trabajo: 3 piezas para presiones inferiores a 100 bar, de 4 a 5 piezas para presiones de 100 a 400 bar y de 5 a 7 piezas para presiones superiores a 400 bar. Podemos ofrecerle soluciones personalizadas según sus condiciones de trabajo.

P3: ¿Se puede utilizar el empaquetamiento en V después de un ligero desgaste?

A3: Sí. A diferencia de las juntas desechables, el sistema Vee Packing permite ajustar la estanqueidad. Solo es necesario apretar correctamente la junta para compensar el desgaste y restablecer el sellado, lo que reduce considerablemente los costes de sustitución.

P4: ¿Qué material debo elegir para mis condiciones de trabajo?

A4: NBR para aceites convencionales y temperaturas normales; HNBR para altas temperaturas y entornos resistentes al envejecimiento; FKM para ambientes químicos y con disolventes; caucho reforzado con tejido para alta presión estándar; PTFE/PEEK para presiones ultra altas y condiciones de trabajo con alta corrosión.

P5: ¿Admiten tamaños y logotipos personalizados?

A5: Sí. Ofrecemos personalización completa de tamaños, materiales y logotipos no estándar. Aceptamos tanto pedidos personalizados en pequeñas cantidades como ventas al por mayor en grandes cantidades, con entrega rápida y calidad constante.
