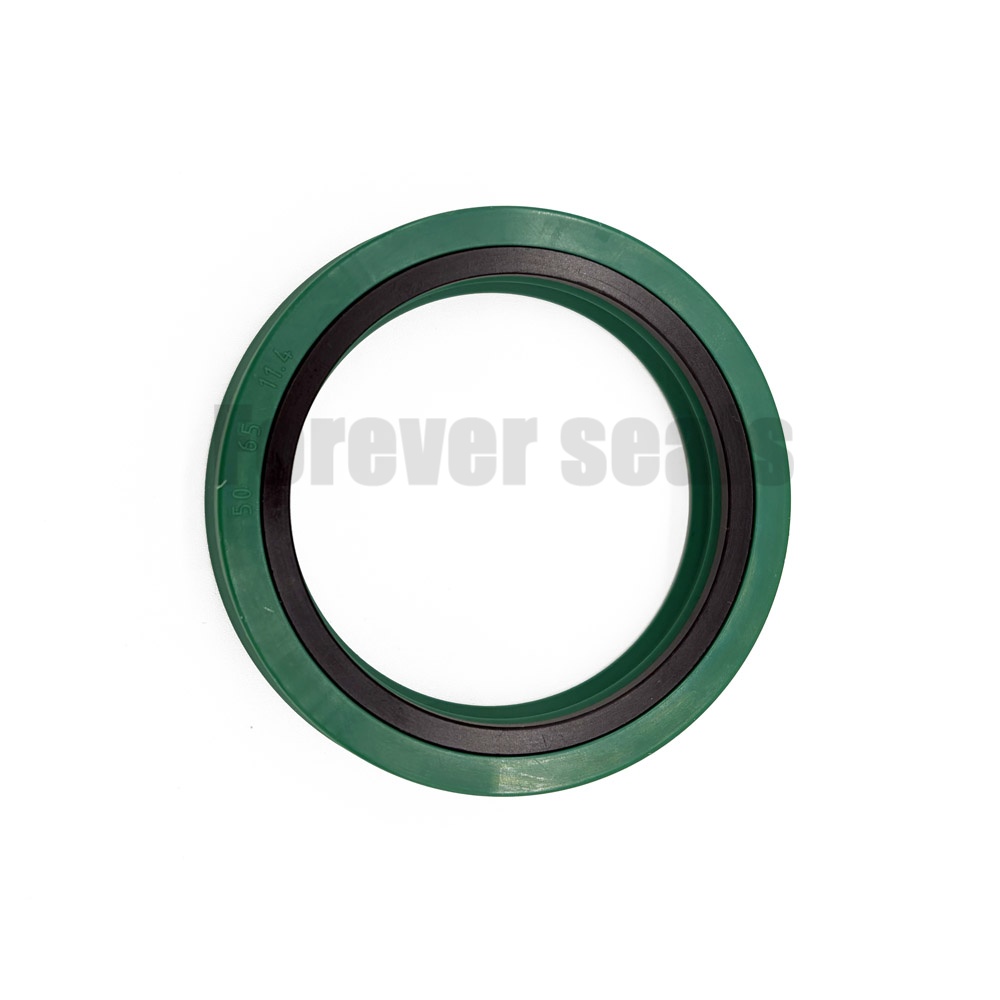

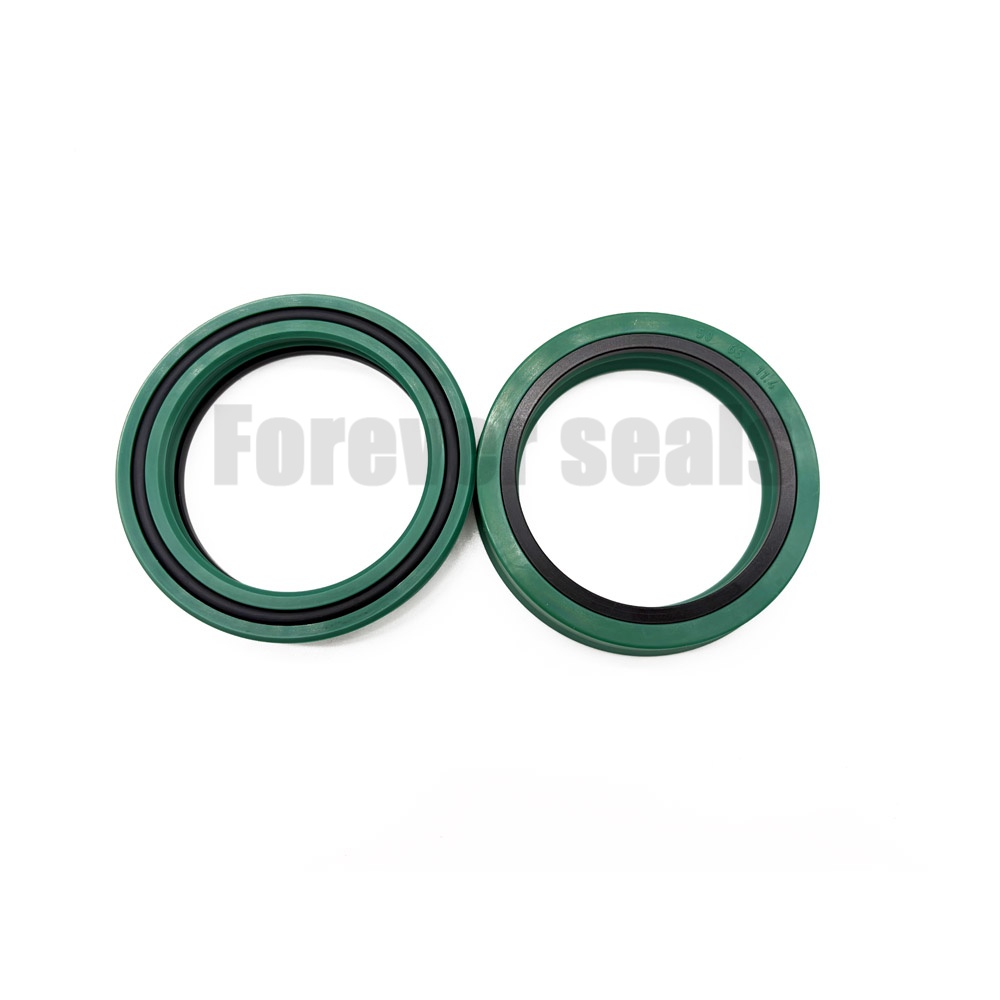

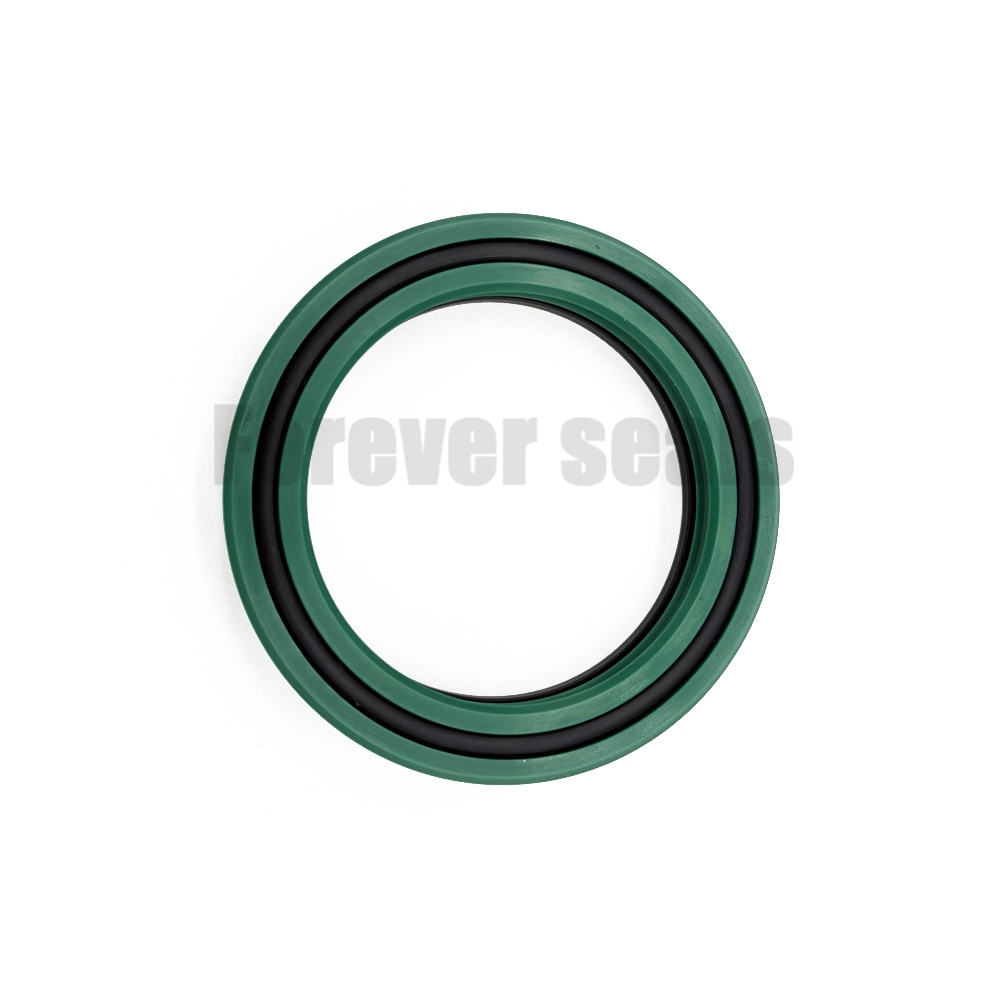

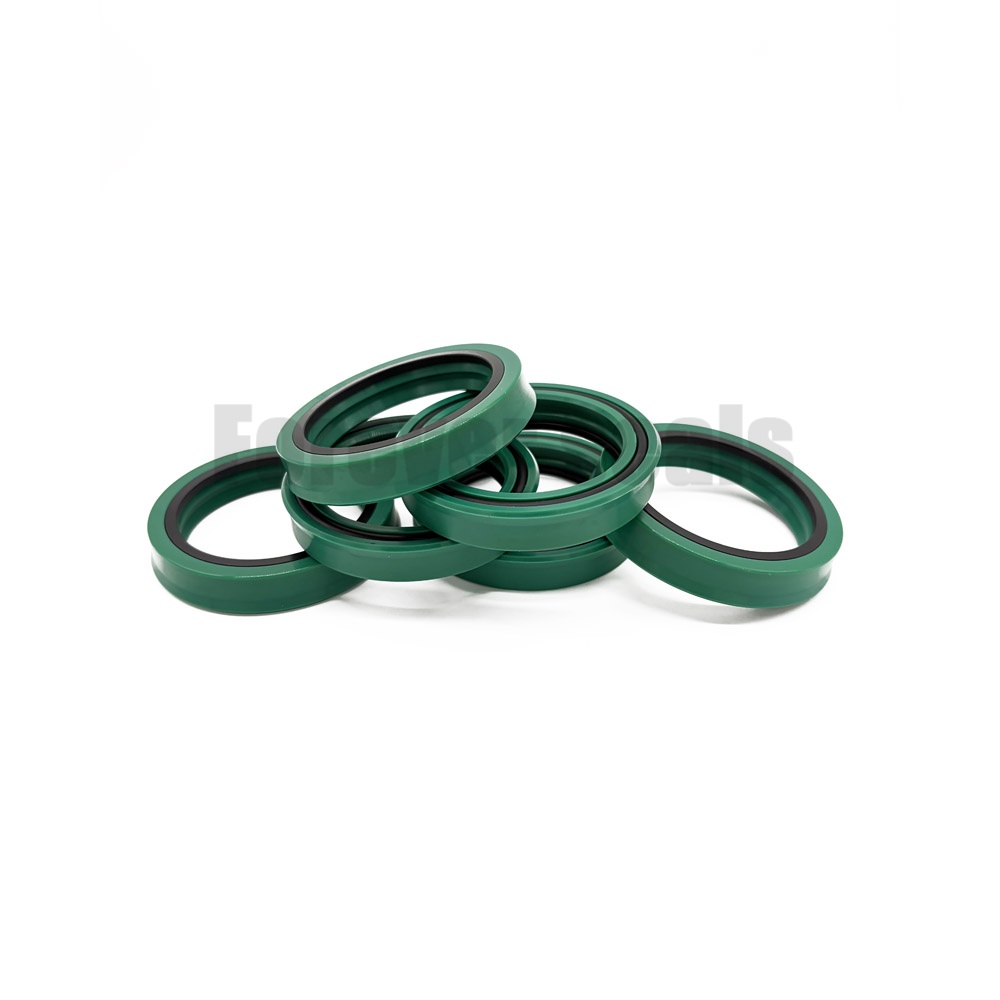

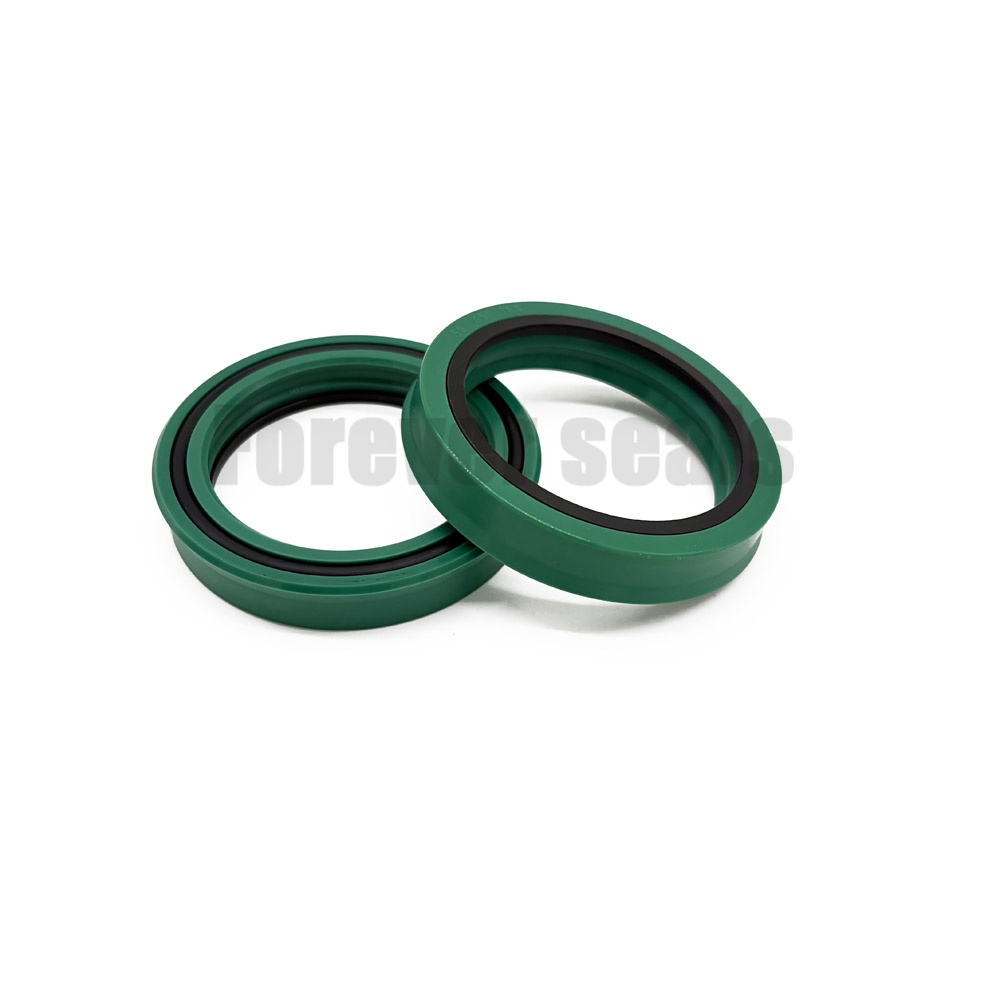

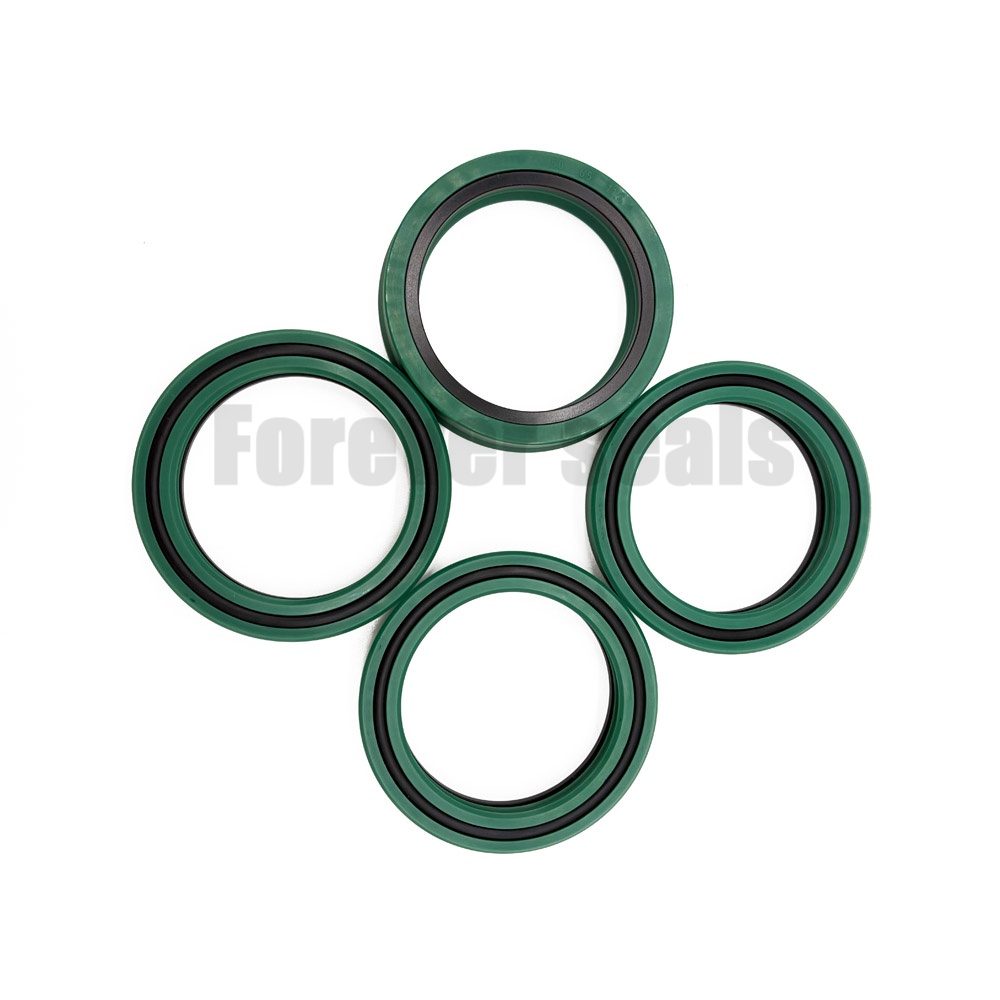

Junta de poliuretano URB de dos piezas con junta tórica de NBR, anillo de sellado hidráulico alternativo.

1. Descripción general del producto

2. Introducción a la estructura del producto

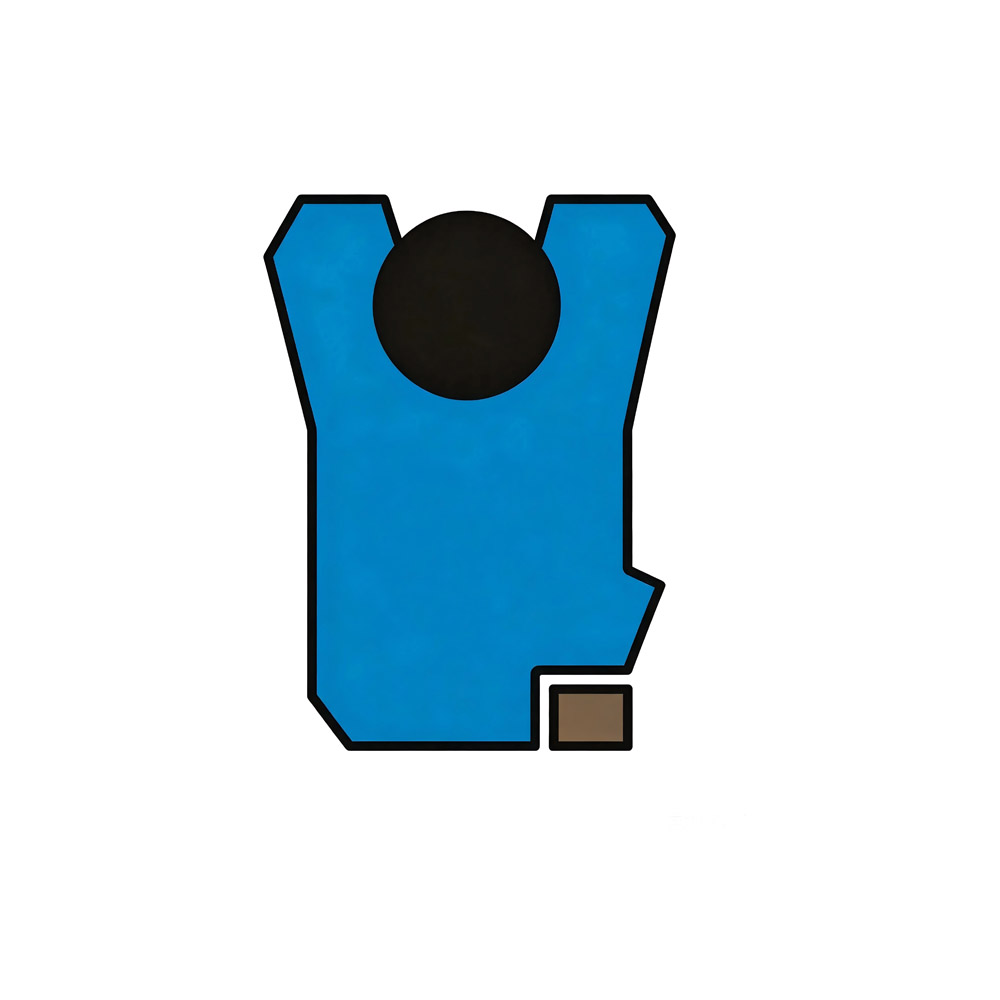

Estructura de sección transversal estándar URB

1. Labio principal en forma de U de poliuretano: diseño asimétrico. Labio de trabajo delgado y afilado para autosellado a baja presión; raíz reforzada y gruesa para resistir la extrusión. Ranura de almacenamiento de aceite integrada para autolubricación.

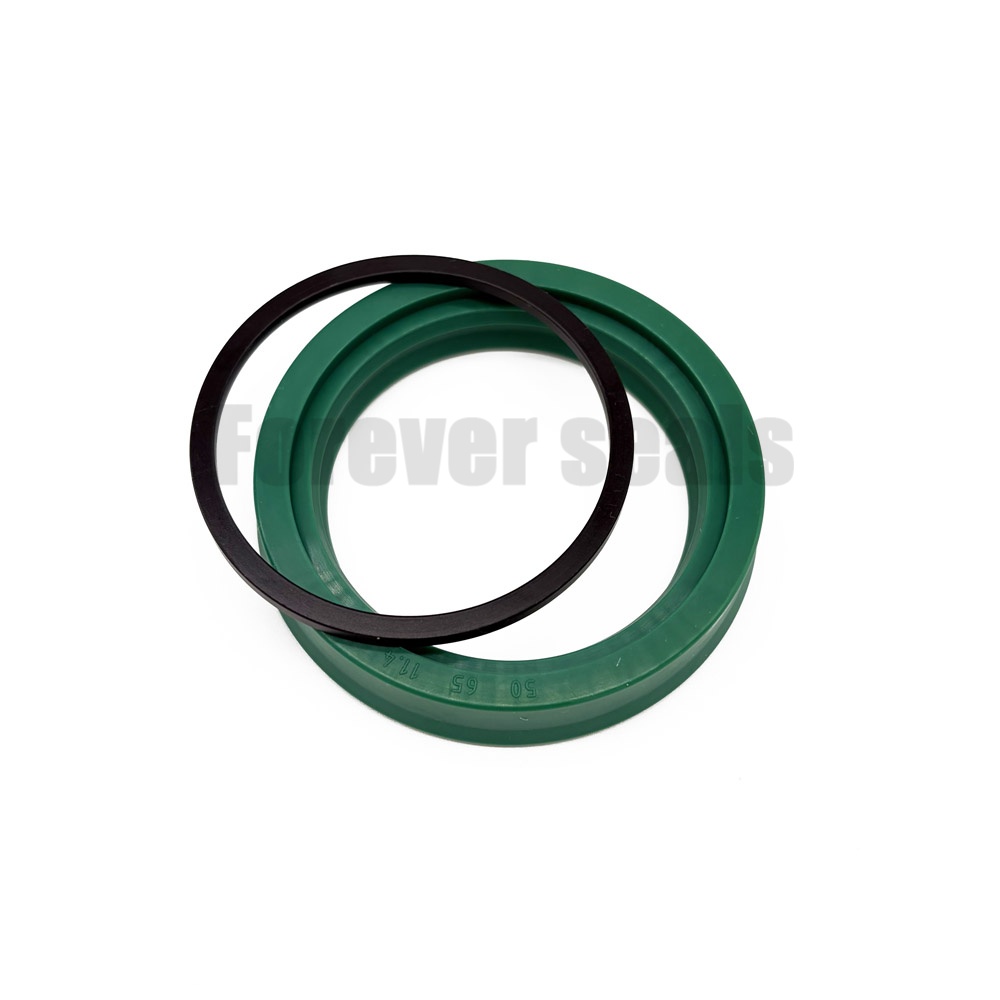

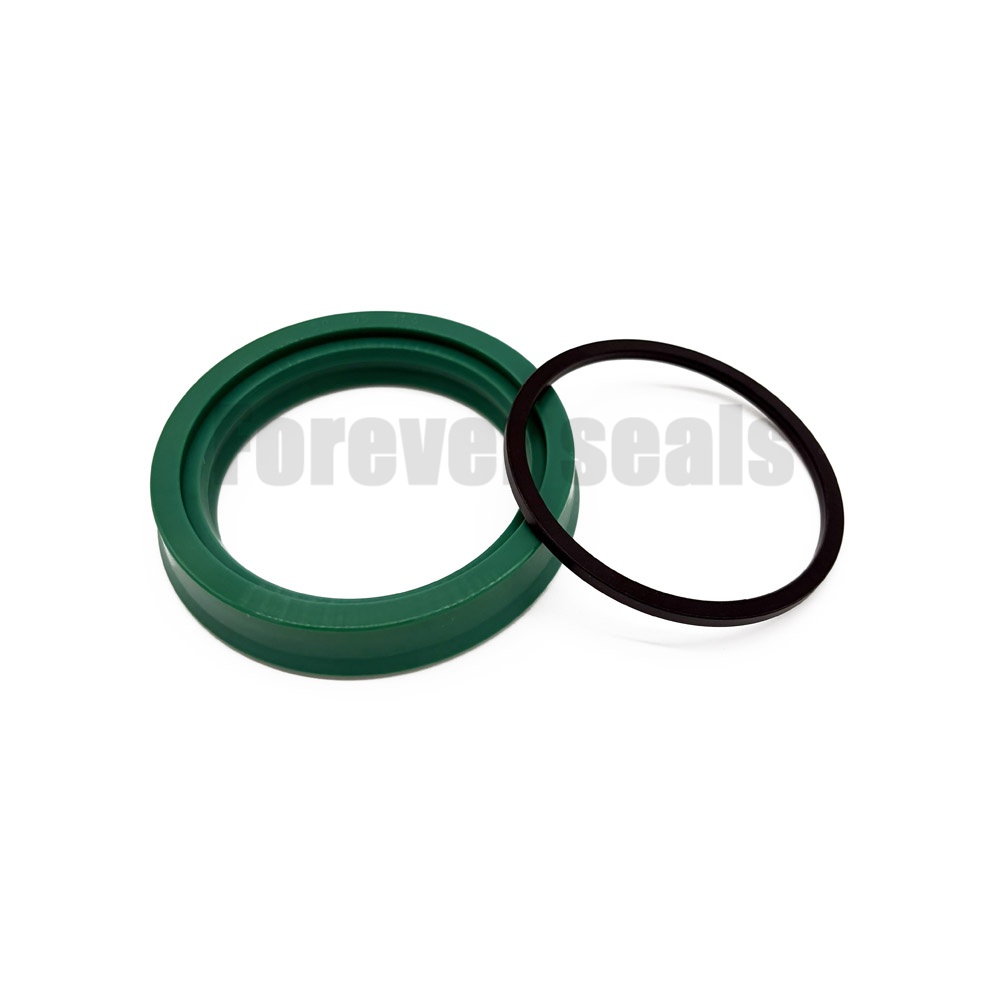

2. Energizador de junta tórica de NBR: Se instala en la parte posterior del sello de PU. Proporciona una fuerza de precarga duradera, compensa el desgaste del sello y mejora el rendimiento del sellado a baja presión.

• URB-R: Sello de vástago (para vástago de pistón)
• URB-P: Junta de pistón (para el orificio del cilindro)

3. Especificaciones técnicas

4. Ventajas clave

1. Gran capacidad antiextrusión, evita el vuelco de los labios bajo alta presión.
2. Resistencia superior a la abrasión, vida útil de 3 a 5 veces mayor que la de los sellos NBR comunes.
3. Bajo coeficiente de fricción, previene eficazmente el movimiento de adherencia-deslizamiento.
4. Función de sellado bidireccional, simplifica el diseño de la estructura del cilindro.
5. Estructura de labio autolubricante, película de aceite estable para reducir la abrasión.
6. Diseño de dos piezas, rendimiento de sellado estable después de un funcionamiento prolongado.

5. Solicitud

6. Referencia de diseño de ranuras

• Sello de varilla URB-R: Diámetro de la ranura G = d + 2H; Ancho de la ranura W = H × 1,05~1,1
• Sello de pistón URB-P: Diámetro de la ranura G = D - 2H; Ancho de la ranura W = H × 1,05~1,1
  Requisito de superficie:
  Superficie de la varilla Ra ≤0,4 μm; Diámetro del cilindro Ra ≤0,8 μm
  Filete de ranura: R0,2~R0,5; Chaflán de ensamblaje: C0,5~C1

7. Guía de selección

1. Confirmar tipo: sello de vástago URB-R / sello de pistón URB-P
2. Opción de material PU
   ▫ Poliéster AU: Estándar, buena resistencia al aceite mineral
   ▫ Poliéter UE: Para ambientes exteriores húmedos, antihidrólisis
   ▫ Poliuretano modificado: Para condiciones de trabajo a alta temperatura.
3. Sugerencia de dureza
   ≤10MPa: 85~90 Shore A
   10~40 MPa: 90~95 Shore A
   >40MPa: 95 Shore A + anillo de respaldo antiextrusión
4. Al realizar su consulta, proporcione las dimensiones exactas (d×D×H), la presión de trabajo, la temperatura y el medio.

9. Instalación y mantenimiento

1. Instale el labio de sellado hacia el lado de presión.
2. Utilice herramientas de montaje profesionales para evitar arañazos en los labios.
3. Mantenga la ranura limpia y sin rebabas, lubríquela con aceite hidráulico durante el montaje.
4. Ciclo de reemplazo: Uso intensivo: 1-2 años; Uso ligero: 3-5 años

8. Solución de problemas comunes

1. Fuga de aceite: Dimensiones incorrectas, borde dañado, superficie rugosa o material inadecuado → Vuelva a comprobar el tamaño y el material.
2. Extrusión de sello: Sobrepresión, ancho de ranura insuficiente, falta de anillo de respaldo → Agregar anillo de respaldo, optimizar la ranura
3. Deslizamiento intermitente: Baja velocidad (<0,1 m/s), lubricación deficiente → Adoptar poliuretano de baja fricción.

9. Modelos de sellos intercambiables

10. Servicio al cliente

• Tamaño, dureza y material de PU personalizados disponibles
• Admite lotes pequeños y venta al por mayor a granel.
• Brindar apoyo en el dibujo y asesoramiento sobre parámetros técnicos.
