TDI - Sellos de varilla de ptfe de bronce de cilindro hidráulico
- Categoría: sellos de barra
- Temperatura: -45 - +200 ℃
- Presión: 40MPA
- Material: PTFE lleno
- Color: verde, marrón
- Descripción del producto: Cilíndrico hidráulico Bronce Ptfe Rod Seals TDI
1. Descripción
Aplicable al entorno de movimiento al alta y de baja velocidad. , Una amplia gama de fluidos y condición de alta temperatura. Adecuado para una mayor brecha de varilla de pistón. Baja fricción, ritmo simple, poder trabajar en el medio con manchas de aceite .
Satisfacer la Estándar de GB/T 15242. 3.
2. Recomendación de instalación
3. Tamaños de instalación
Diámetro de la barra D E8 | Diámetro de la ranura D H9 | Ancho de ranura L D10 | H |
20-30 | D+8 | 7.5 | 7 |
31-35 | D+8 | 7.5 | 7 |
36-44 | D+8 | 8.5 | 8 |
45-55 | D+10 | 11.0 | 10 |
56-119 | D+15 | 13.0 | 12 |
120-319 | D+20 | 17.0 | 16 |
320-499 | D+30 | 21.0 | 20 |
＞ 499 | D+40 | 26.5 | 25 |

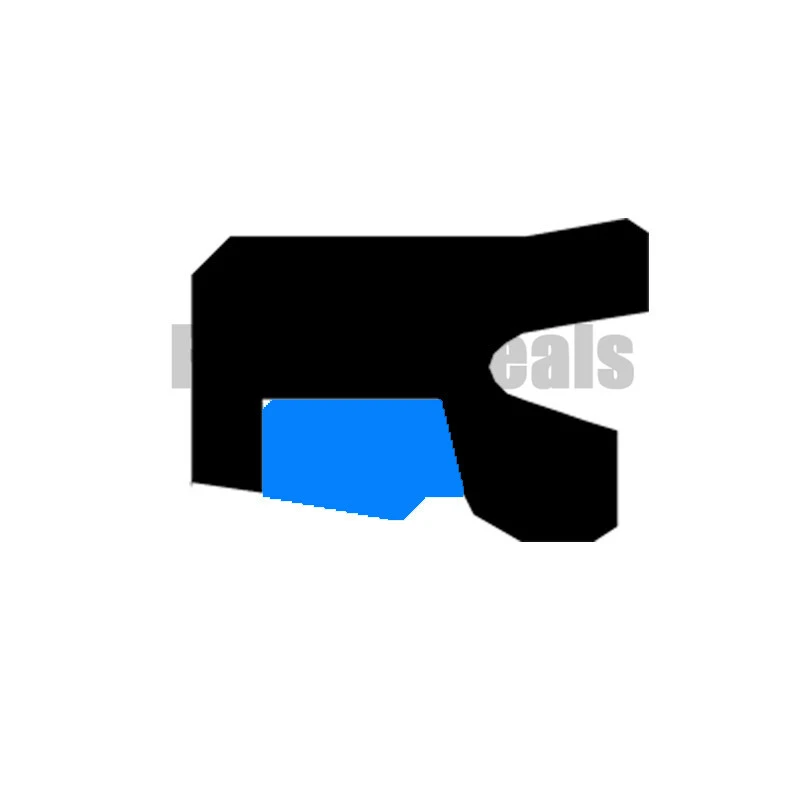

Anillo de sellado: PTFE lleno
Y- R ing: nbr / pu
5. Las condiciones de trabajo
Las condiciones de trabajo | ||||
Rango de diámetro | Rango de presión | Rango de temperatura | Velocidad | Medio |
20 - 1600milímetro | 0 - 60mpa | -30℃ +100℃ | 1 m/s | Base de petróleo aceite hidráulico, fluido hidráulico no inflamable, agua y otros. |
6. Dimensiones de instalación
Varina Dia. | Diámetro exterior. | Ancho de ranura | N º de pedido. |
D E8 | D H9 | L D10 | |
20 22 23 | 28 30 31 | 7.5 7.5 7.5 | TDI20*28*7.5 TDI22*30*7.5 TDI23*31*7.5 |
25 28 30 | 33 36 38 | 7.5 7.5 7.5 | TDI25*33*7.5 TDI28*36*7.5 TDI30*38*7.5 |
32 35 36 | 40 43 44 | 7.5 7.5 8.5 | TDI32*40*7.5 TDI35*43*7.5 TDI36*44*8.5 |
40 42 45 | 48 50 55 | 8.5 8.5 11 | TDI40*48*8.5 TDI42*50*8.5 TDI45*55*11 |
47 48 50 | 57 58 60 | 11 11 11 | TDI47*57*11 TDI48*58*11 TDI50*60*11 |
52 55 56 | 62 65 71 | 11 11 13 | TDI52*62*11 TDI55*65*11 TDI56*71*13 |
Acerca de más dimensiones, puede descargarlo a través del siguiente enlace.
http://www.foreverseals.com/download.html
