Sello combinado SPGW CT de alta resistencia con tapa, tamaño métrico y en pulgadas para cilindro de excavadora

1. Descripción general del producto

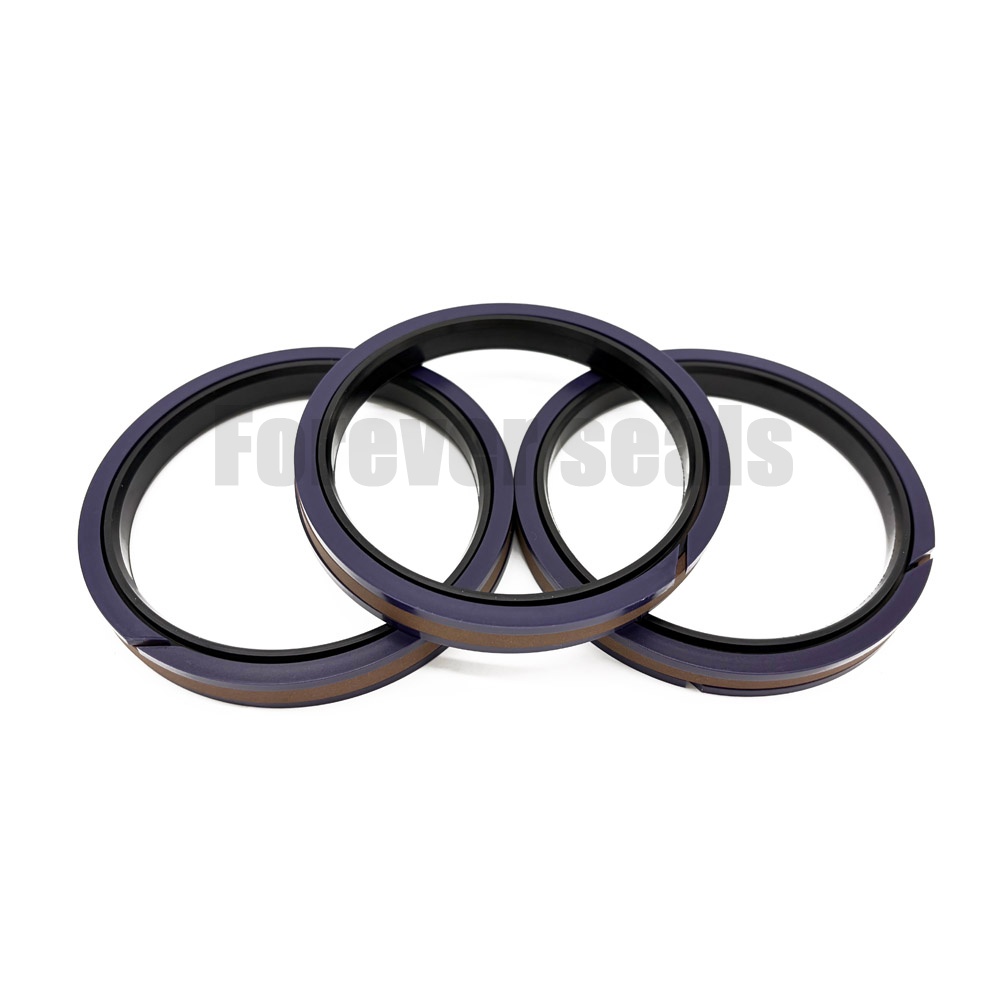

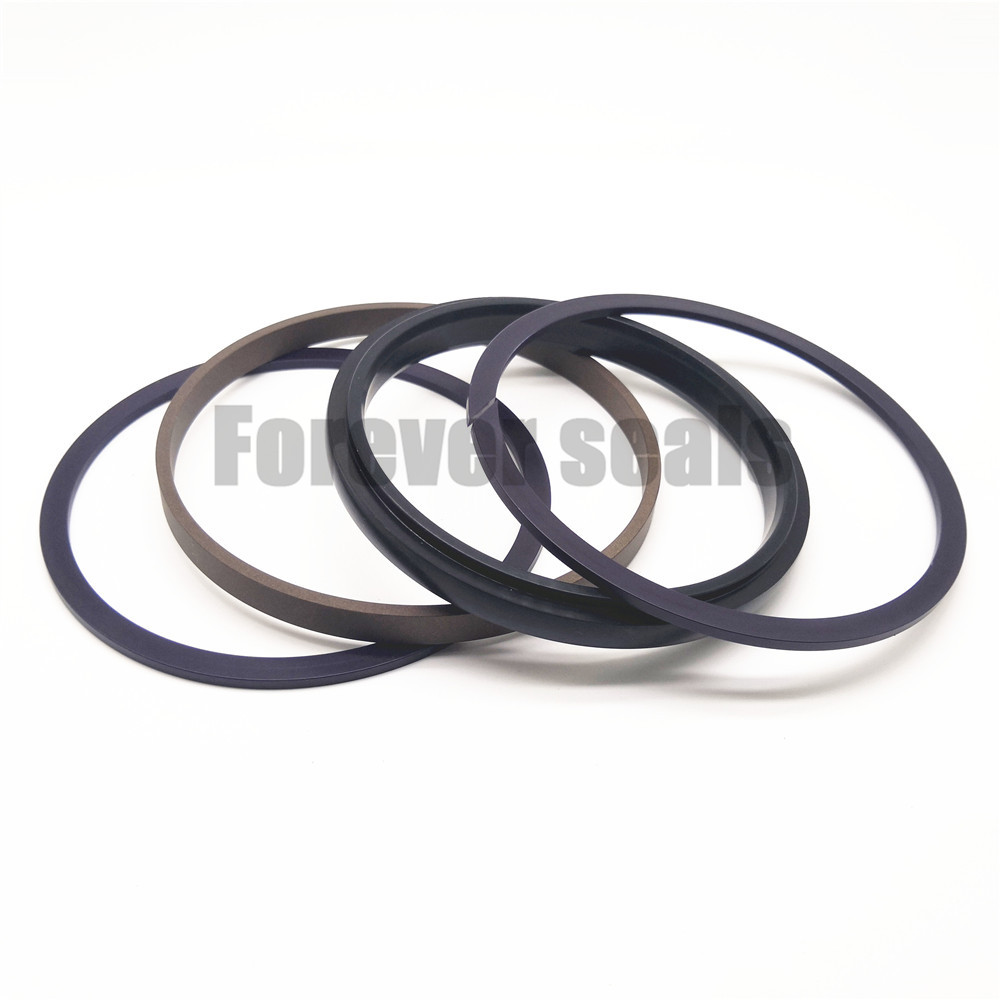

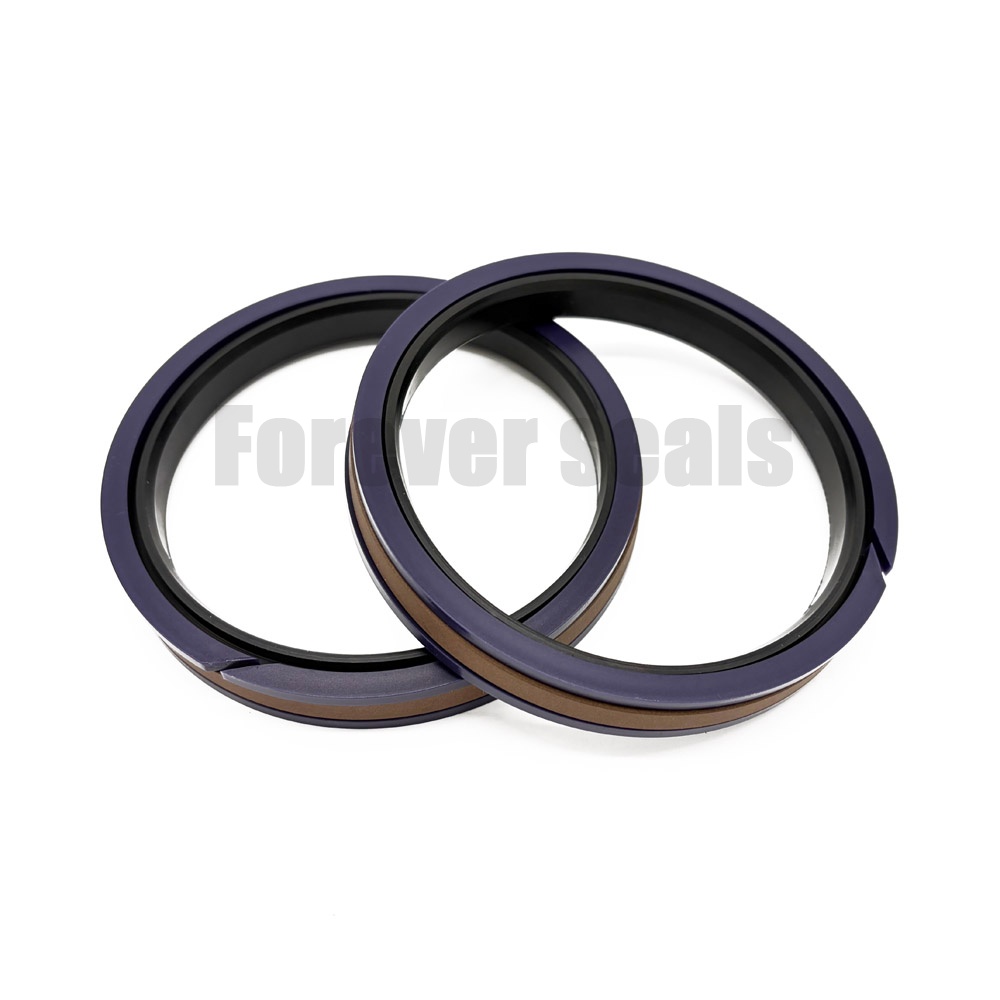

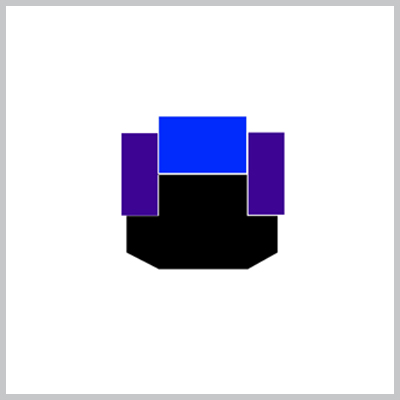

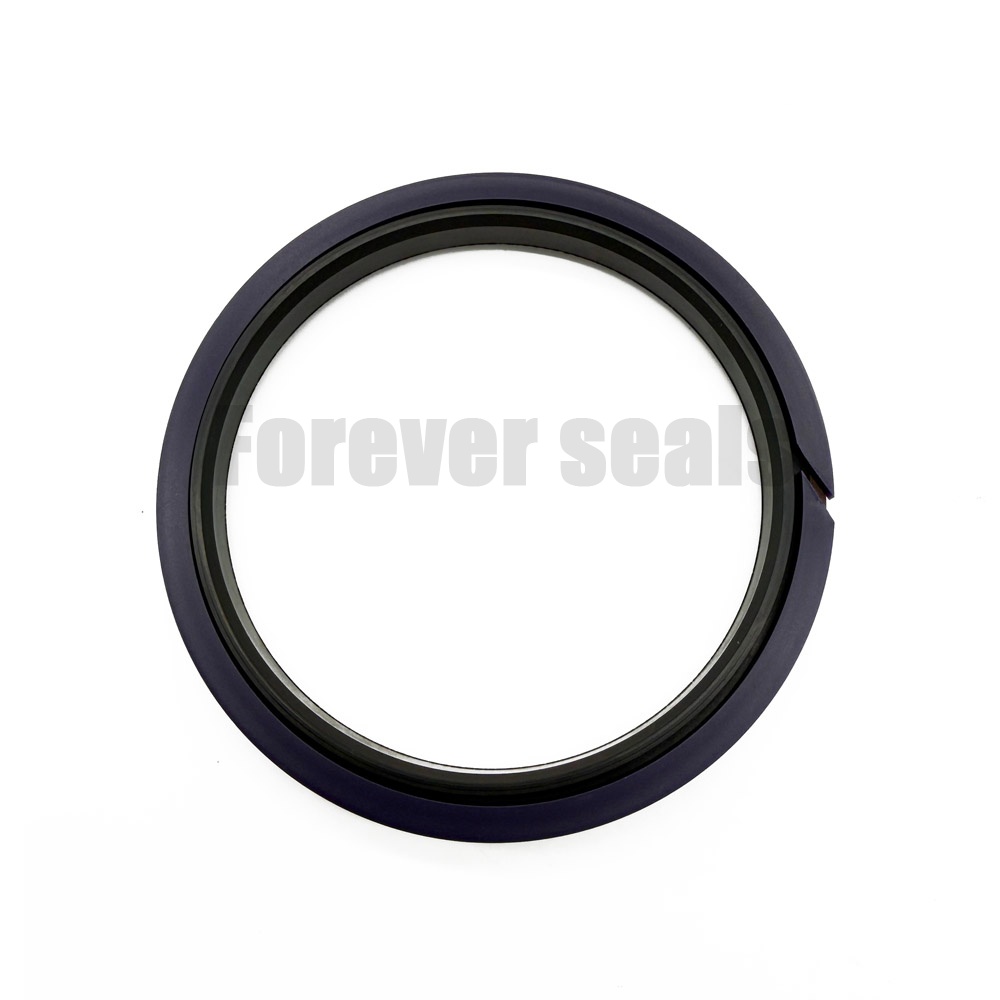

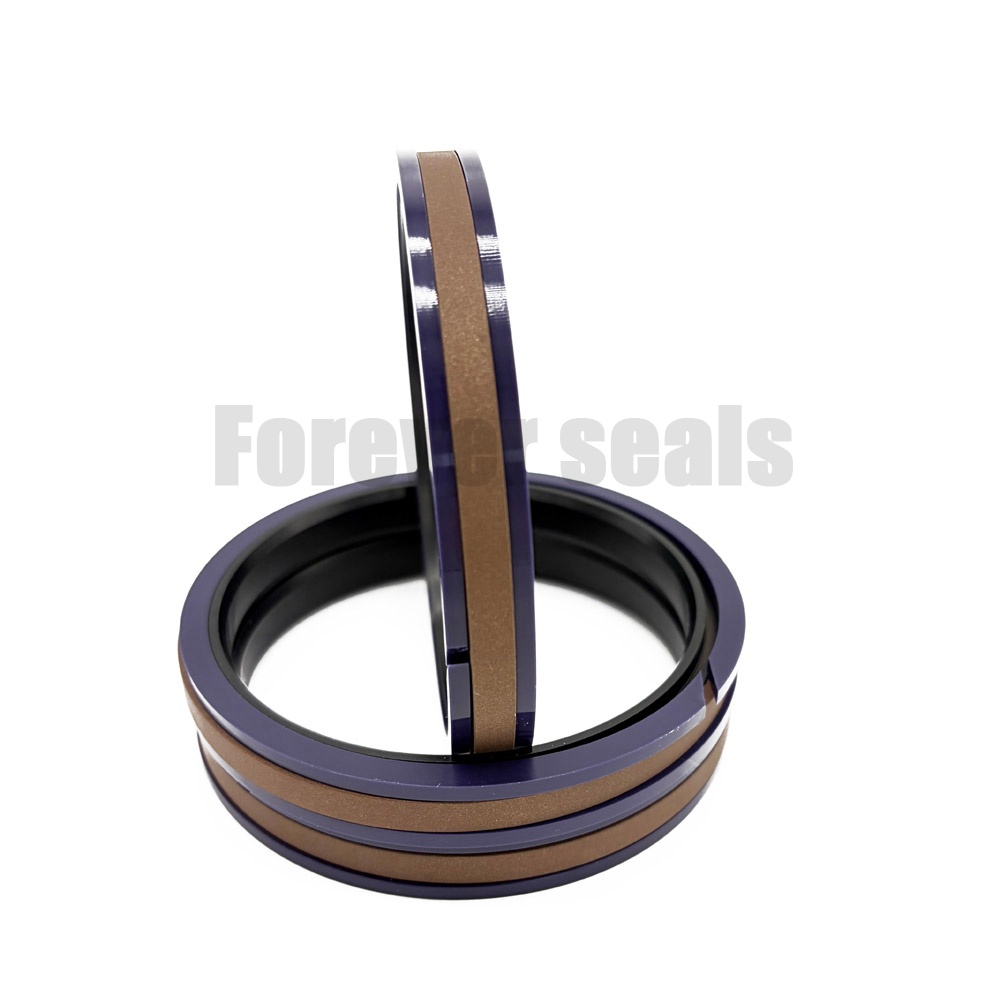

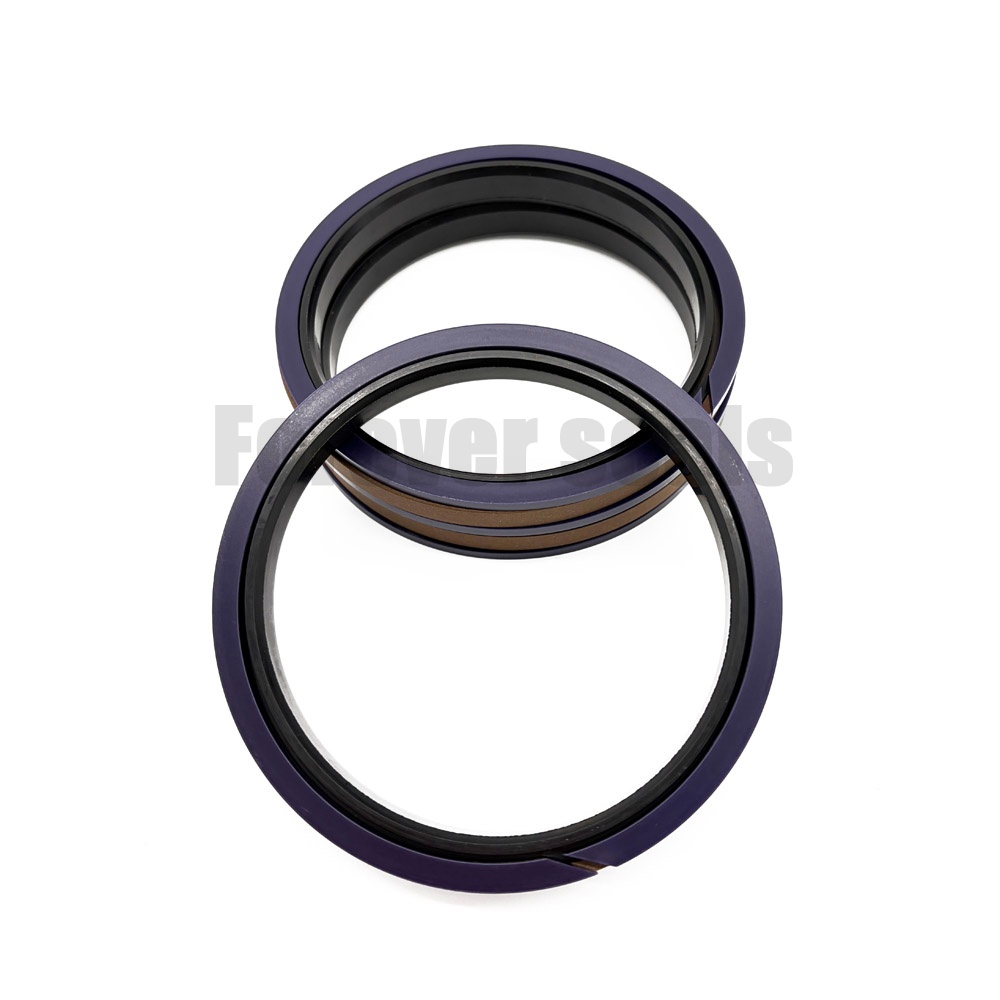

SPGW es un sello de pistón compacto de doble efecto y alto rendimiento para pistones de cilindros hidráulicos, ampliamente utilizado en sistemas hidráulicos móviles de servicio pesado y maquinaria de construcción (Sellos DSH). Este conjunto de 4 piezas consta de un anillo deslizante de PTFE relleno de bronce, un energizador NBR/FKM en forma de T y dos anillos de respaldo antiextrusión de POM. Proporciona un sellado bidireccional confiable dentro de una sola ranura del pistón, lo que ahorra costos de mecanizado del pistón y reduce la longitud total del pistón (Sellos TYS).

Suministramos medidas tanto en sistema métrico como en pulgadas , disponemos de existencias estándar y también podemos fabricar dimensiones personalizadas a partir de planos o muestras.

2. Características principales

• Sellado de doble efecto para pistón, soporta presiones de hasta 50 MPa.
• Baja fricción, sin deslizamiento intermitente ni arrastre durante el movimiento alternativo.
• Excelente rendimiento antiextrusión, tolera mayores espacios libres para los componentes.
• Los anillos de respaldo de POM de doble cara evitan la extrusión de PTFE bajo alta presión de choque.
• Pistón de tipo integral con instalación sencilla de una sola ranura.
• Buena resistencia al desgaste, funciona con medios hidráulicos ligeramente contaminados.

3. Parámetros técnicos

• Presión máxima de trabajo: ≤ 50 MPa
• Velocidad de movimiento alternativo: ≤ 1,5 m/s
• Rango de temperatura: NBR: -30 ℃ ~ +120 ℃ FKM: -20 ℃ ~ +200 ℃
• Fluidos compatibles: aceite hidráulico mineral, fluido ignífugo, agua-glicol, aire comprimido

4. Opciones de materiales

1. Anillo deslizante: PTFE relleno de bronce; PTFE relleno de carbono/MoS₂ opcional.
2. Energizador: NBR; FKM
3. Anillo de respaldo: POM; Nylon

5. Aplicaciones típicas

Excavadoras, cargadoras, maquinaria minera, equipos metalúrgicos, prensas hidráulicas, máquinas de moldeo por inyección, cilindros hidráulicos estándar de alta resistencia, equipos hidráulicos móviles y otras condiciones de sellado de pistones alternativos.

6. Nota de pedido

Formato de pedido: SPGW + Diámetro interior × Diámetro exterior de la ranura × Ancho de la ranura. Disponemos de medidas métricas y en pulgadas; también aceptamos medidas personalizadas. Envíenos su dibujo para obtener un presupuesto.
