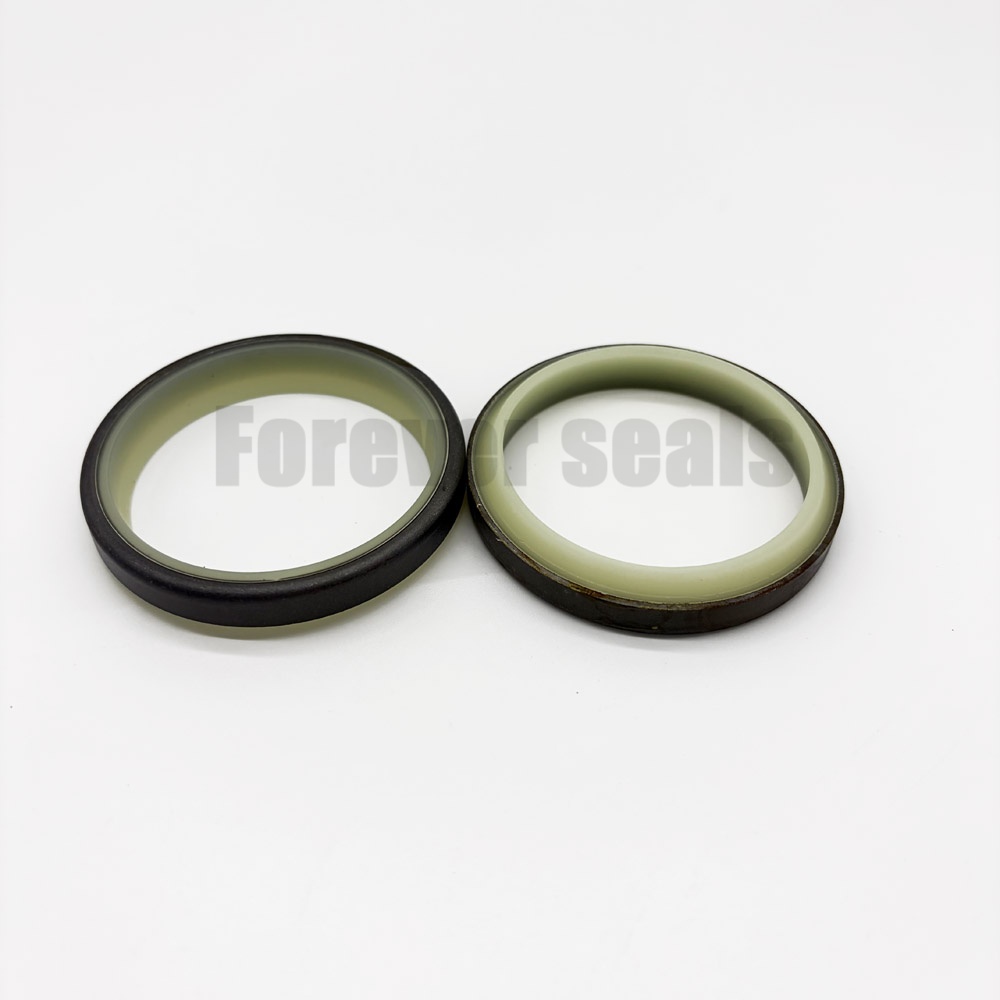

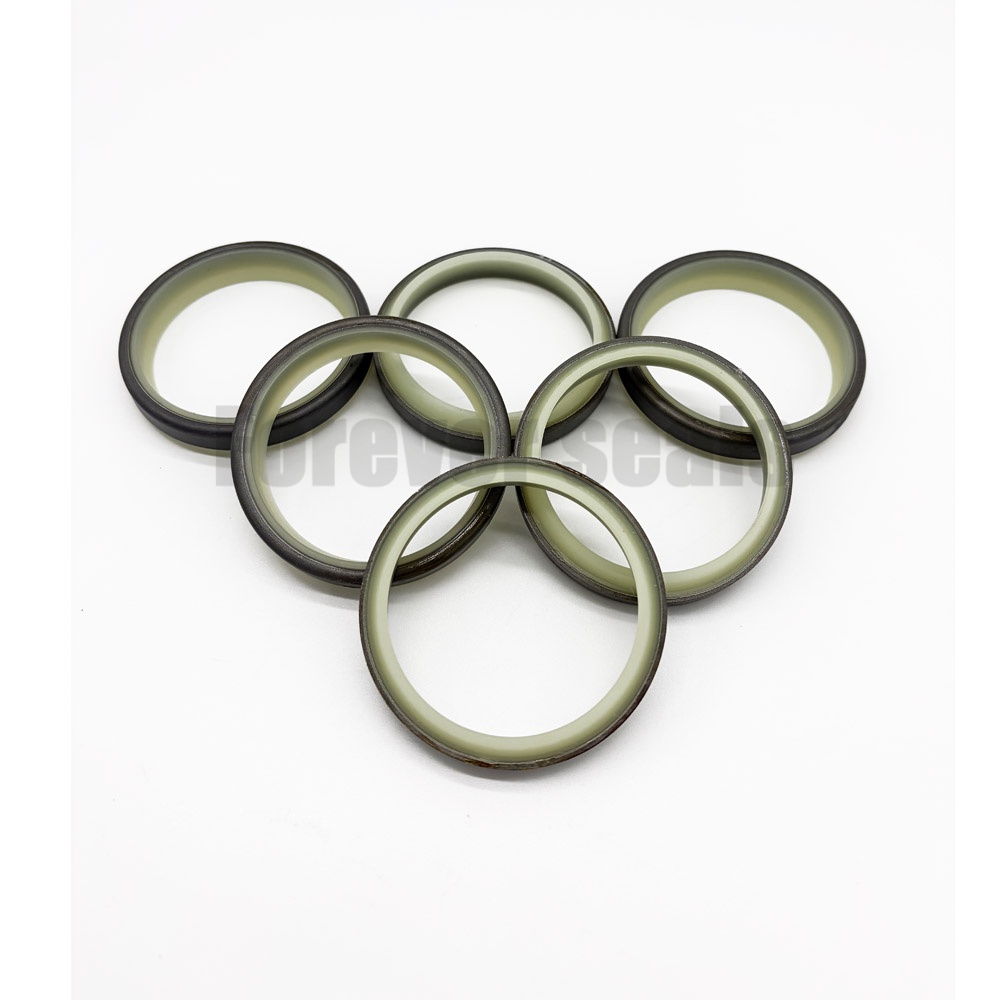

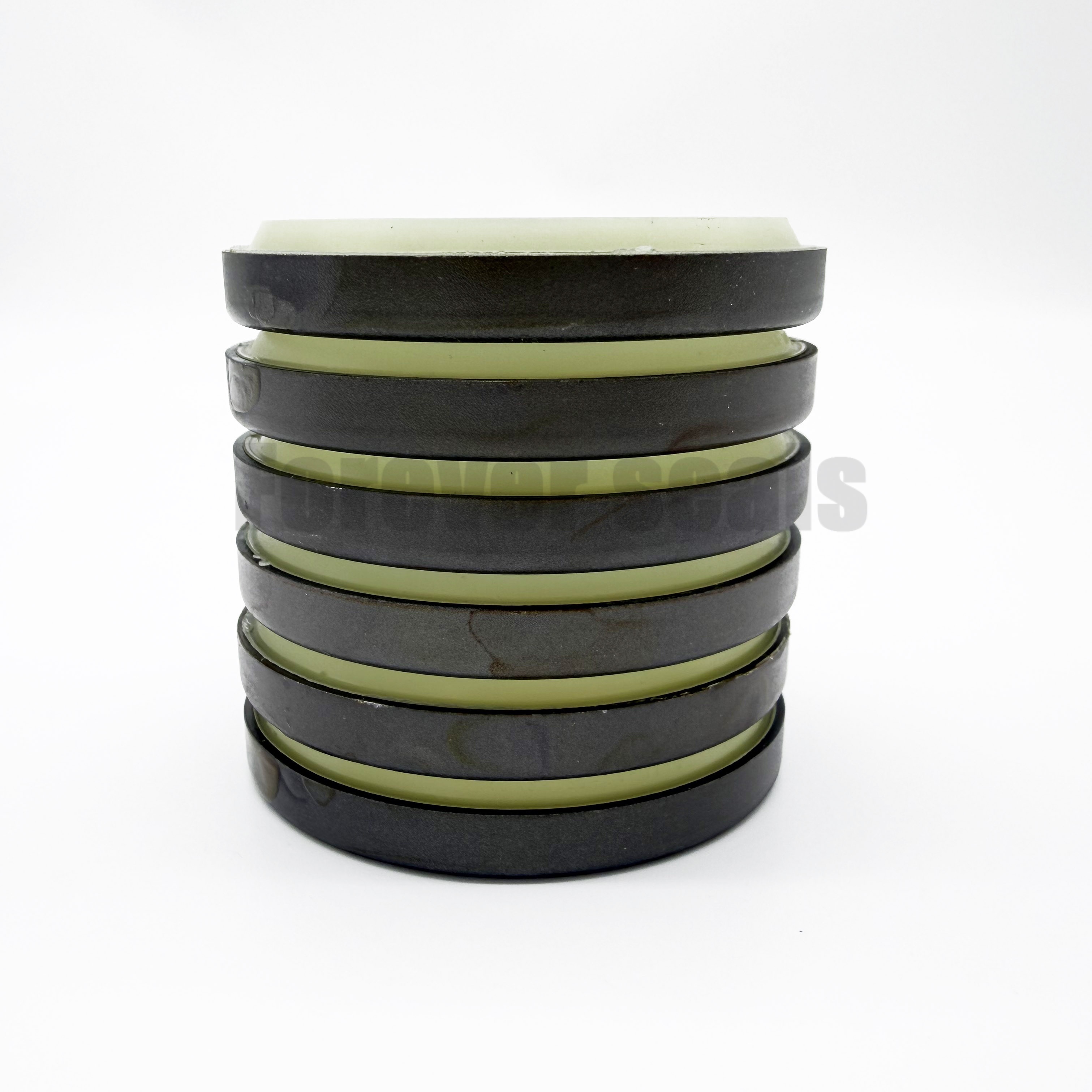

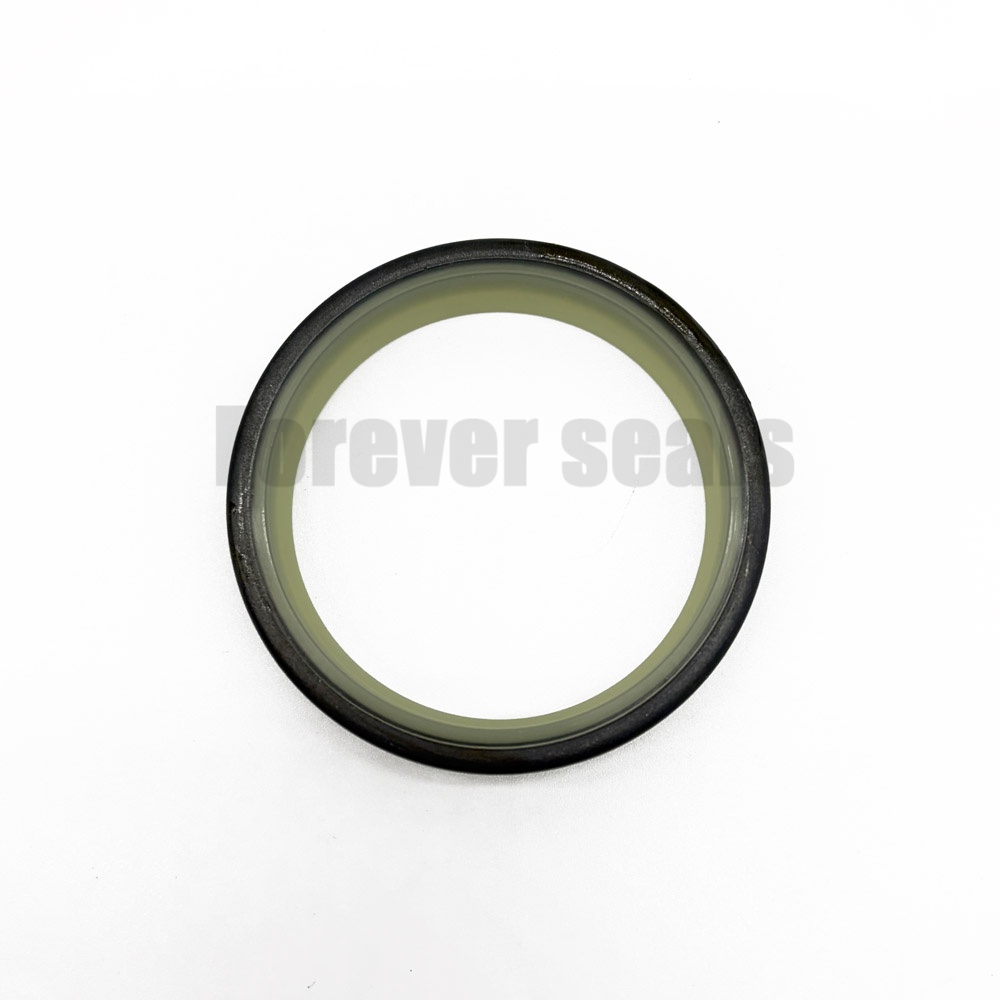

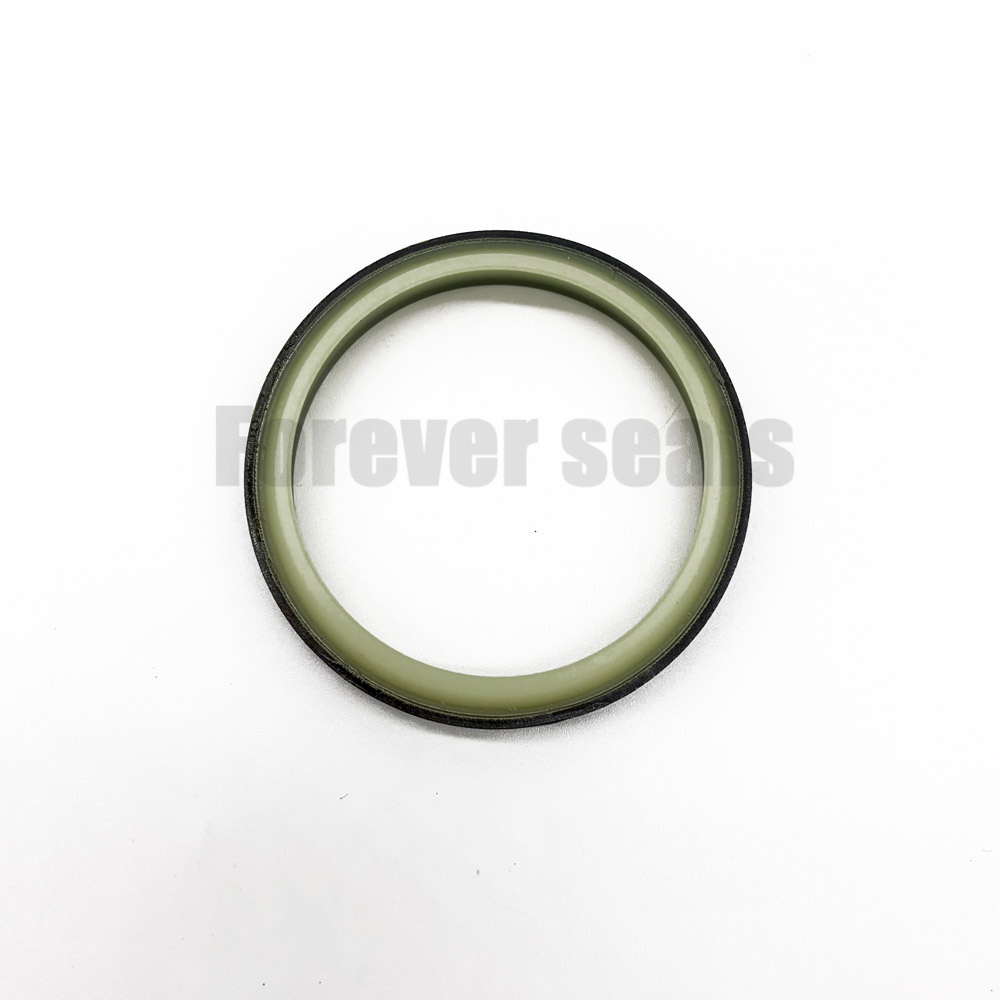

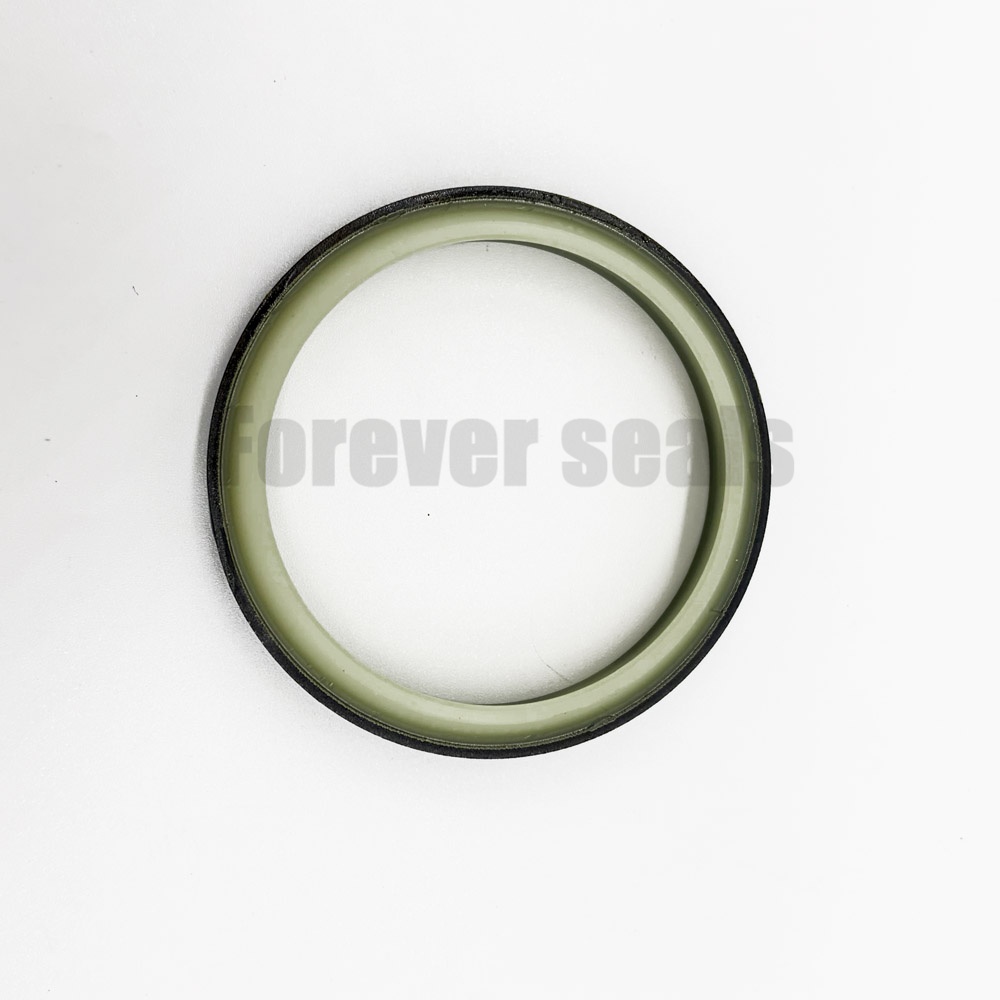

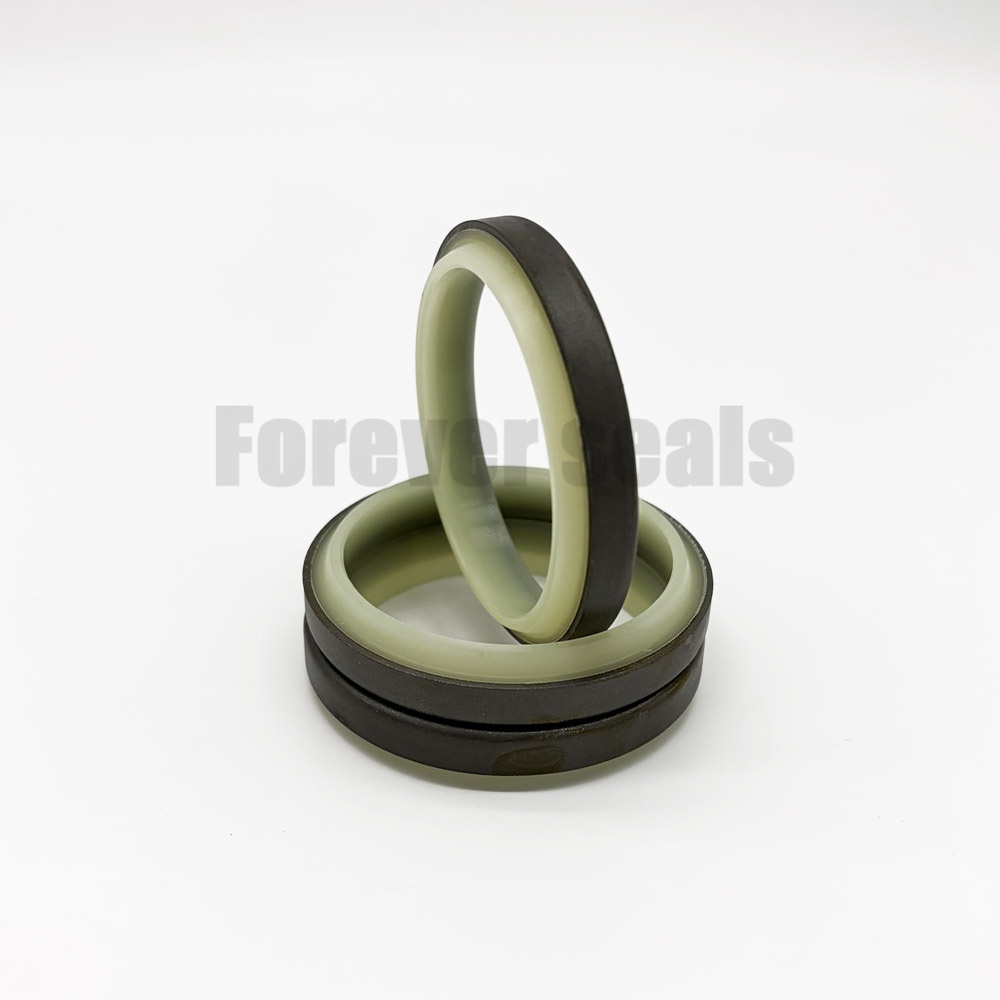

Sello limpiador de vástago hidráulico Serie AM Sello antipolvo con carcasa metálica NBR FKM EPDM disponible

1. Descripción general del producto

2. Principales ventajas

1. Estructura con carcasa metálica, antideformación, posicionamiento estable, no requiere anillo de retención para su instalación.
2. Instalación sencilla a presión, adecuada para ranuras de carcasa de estilo abierto.
3. Excelente rendimiento de limpieza para condiciones de trabajo con alta contaminación.
4. Amplia gama de materiales para diversos requisitos de temperatura y fluidos.
5. Reemplazo directo para la serie original Parker Prädifa AM, se adapta a la ranura estándar ISO 6195-B sin modificaciones.
6. Alternativa rentable para el mercado de fabricantes de equipos originales (OEM), mantenimiento, reparación y operaciones (MRO) y reparación hidráulica.

3. Parámetros técnicos

• Norma: ISO 6195 Tipo B (ranura de la carcasa DH8)
• Aplicación: Vástago de cilindro hidráulico, cilindro neumático, sistemas hidráulicos móviles, equipos industriales en general.

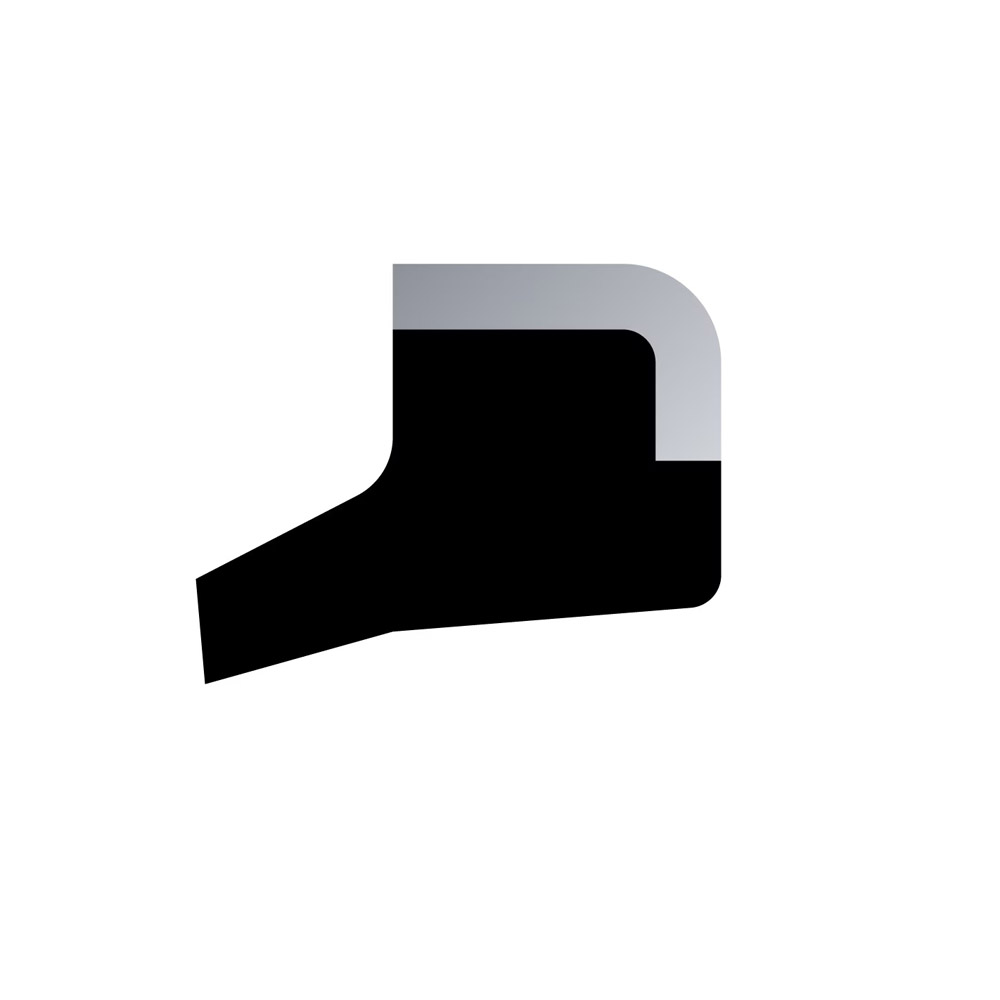

• Estructura: Montaje por interferencia de ajuste a presión, con un solo labio y carcasa metálica.
• Velocidad máxima en superficie: 2 m/s
• Presión de trabajo: 0 bar (solo a prueba de polvo, no resistente a la presión)
• Estructura de refuerzo: Acero bajo en carbono (tratamiento anticorrosión disponible bajo pedido).
• Material estándar: NBR 90 Shore A (Código de material Z5053)
• Materiales opcionales:
  - FKM (FPM): -25 ℃ ~ +200 ℃, buena resistencia a aceites y productos químicos de alta temperatura.
  - EPDM: - 50 ℃ ~ +140 ℃, apto para ambientes de agua caliente, vapor y medios polares.
• Medios compatibles: Aceites hidráulicos de base mineral, aceites lubricantes, grasa, algunos fluidos hidráulicos ignífugos.
• Requisito de acabado superficial: Varilla Ra 0,1-0,4 μm; Orificio de la carcasa Ra 0,8-1,6 μm

4. Regla de codificación de números de pieza

Se pueden solicitar tamaños y códigos de materiales personalizados.

5. Instrucciones de instalación

1. La ranura de la carcasa debe cumplir estrictamente con el requisito de tolerancia ISO 6195-B DH8. Elimine las rebabas y los bordes afilados antes del montaje; se requiere un chaflán de la carcasa de 20-30° para un prensado suave.
2. Aplique lubricante compatible en el diámetro exterior y el borde del limpiaparabrisas antes de la instalación.
3. La fuerza debe aplicarse uniformemente solo sobre la carcasa metálica. Nunca golpee ni presione directamente el borde del limpiaparabrisas . Evite la deformación del marco.
4. El borde del limpiaparabrisas apunta hacia afuera (hacia el lado atmosférico).
5. Mantenga limpio el entorno de montaje y evite que las virutas de metal rayen el borde de sellado.

6. Escenarios de aplicación típicos

7. Aviso importante

1. Este es solo un limpiador de polvo, no soporta la presión de funcionamiento del sistema. Debe coincidir con el juego de juntas de vástago correspondiente dentro del cilindro.
2. Por favor, NO lo confunda con el anillo de respaldo antiextrusión Hydrapac‑AM; son productos totalmente diferentes.
3. Las cifras de temperatura y velocidad son valores máximos; no se pueden alcanzar todos los límites simultáneamente. El rendimiento real depende del material, la calidad de la superficie y los ciclos de trabajo.
