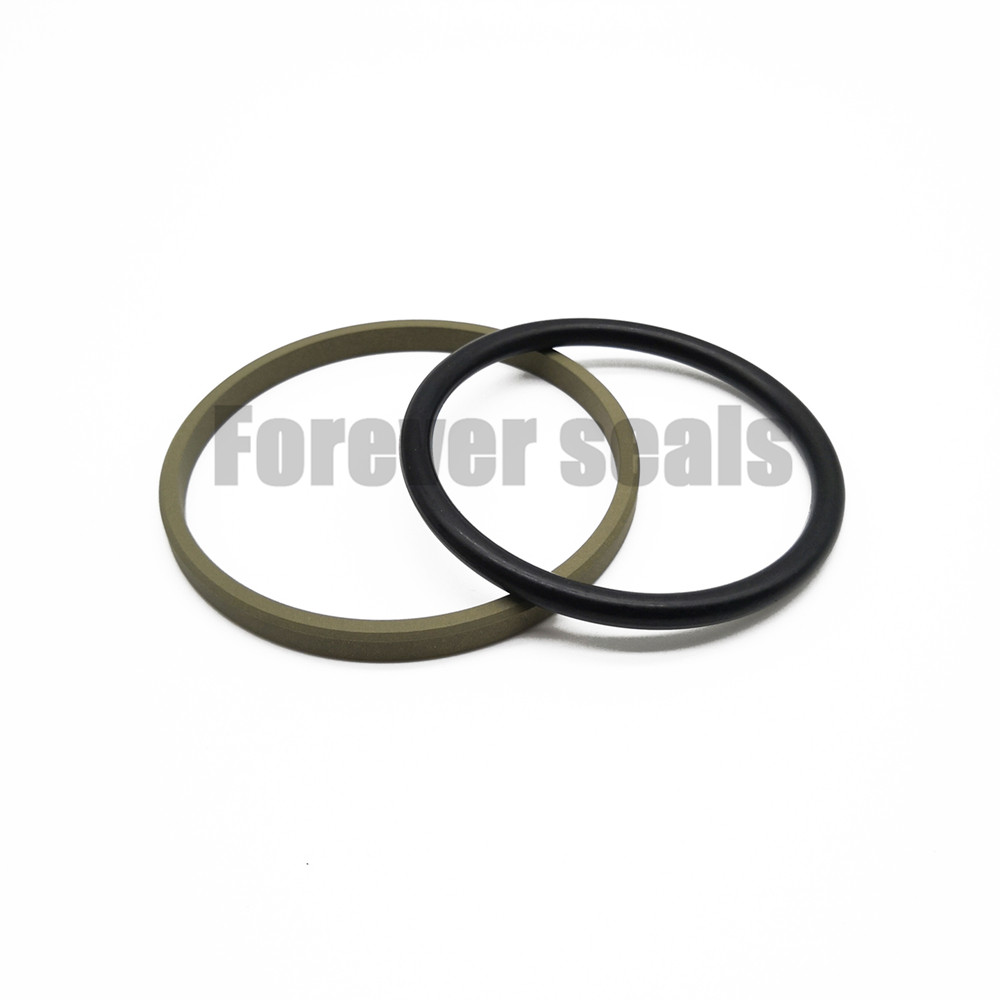

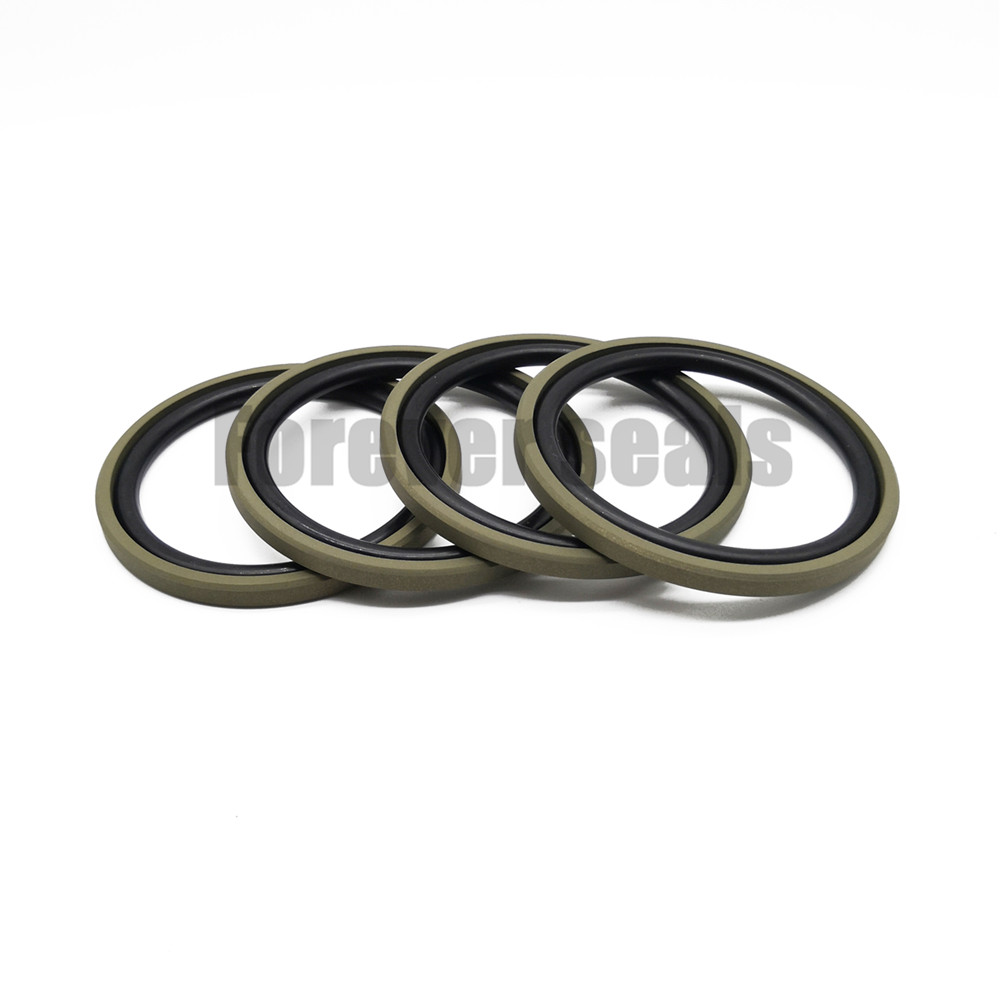

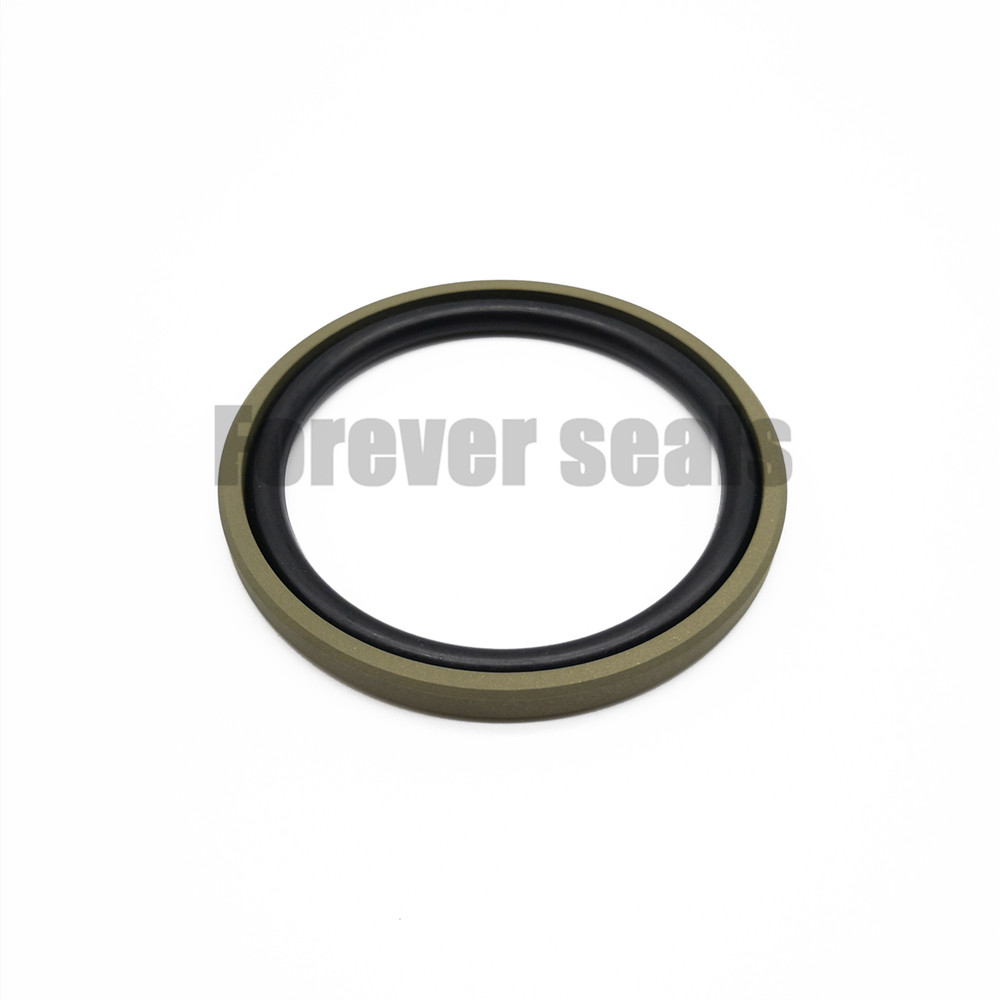

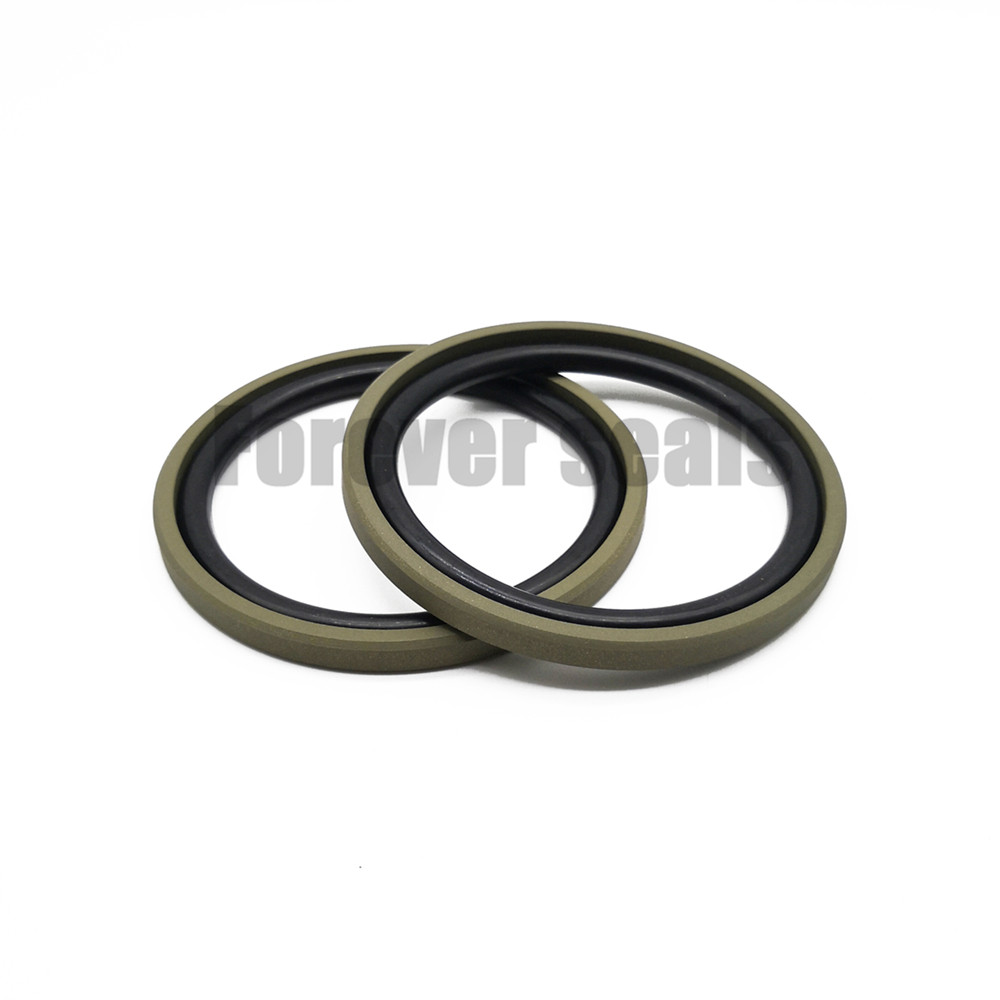

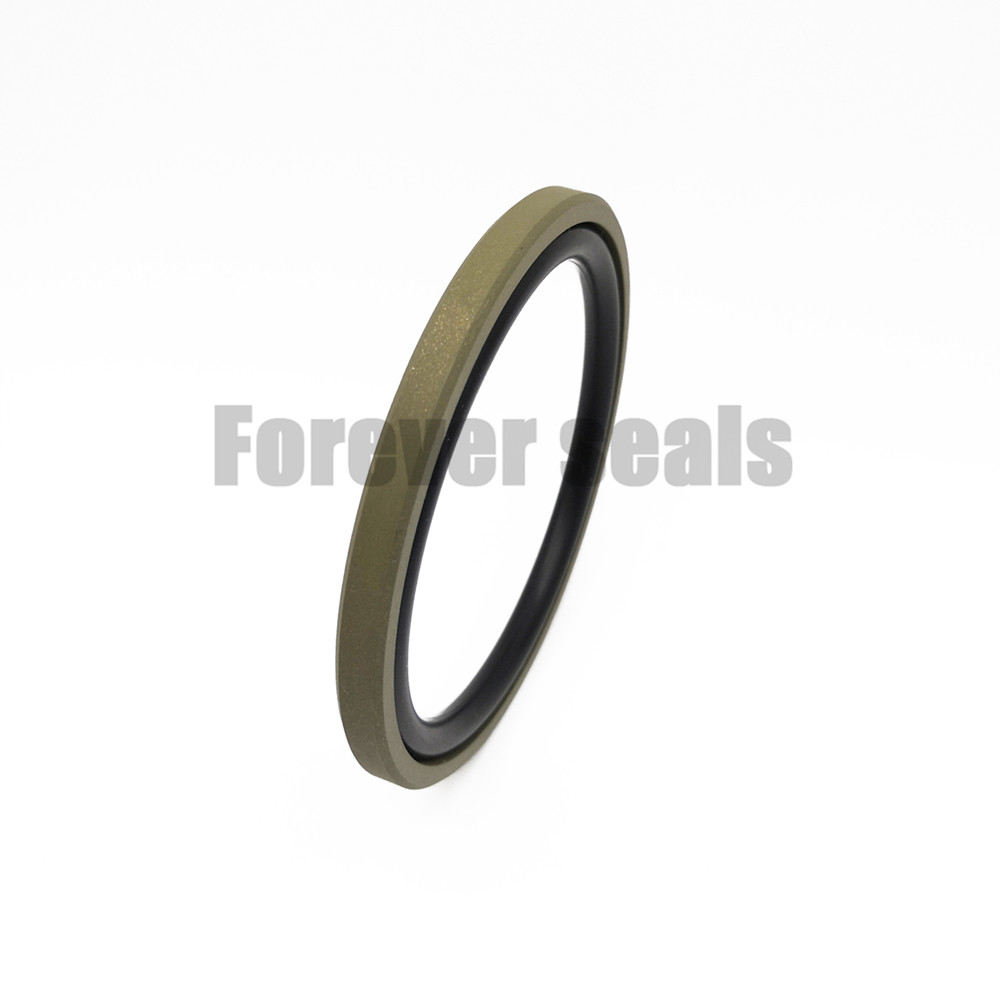

Junta de pistón de PTFE de bronce para cilindro hidráulico, anillo Glyd GSF

Diámetro del orificio D _N H9

Diámetro de la ranura

Ancho de ranura

Radio

Juego radial S máx.

Sección transversal de la junta tórica

Solicitud estándar

Aplicación de luz

Aplicación de servicio pesado

d ₁ h9

L ₁+0.2

R1_​

10 MPa

20 MPa

40 MPa

día ₂

8-14.9

15-39.9

-

D _N-4.9

2.2

0.4

0.3

0.20

0.15

1.78

15-39.9

40-79.9

-

D _N-7.5

3.2

0.6

0.4

0.25

0.15

2.62

40-79.9

80-132.9

15-39.9

D _N-11.0

4.2

1.0

0.4

0.25

0.20

3.53

80-132.9

133-329.9

40-79.9

D _N-15.5

6.3

1.3

0.5

0.30

0.20

5.33

133-329.9

330-699.9

80-132.9

D _N-21.0

8.1

1.8

0.6

0.35

0.25

7.00

330-669.9

670-99.9

133-329.9

D _N-24.5

8.1

1.8

0.6

0.35

0.25

7.00

670-999.9

≥1000

330-669.9

D _N-28.0

9.5

2.5

0.7

0.50

0.30

8.40

≥1000

≥1000

≥1000

D _N-38.0

13.8

3.0

1.0

0.70

0.60

12.00

Rango de diámetro

Rango de presión

Rango de temperatura

Velocidad

Medio

8 - 1600 mm

0 - 60 MPa

-45℃ +200℃

15 m/s

Aceite hidráulico, líquido retardante de llama, agua y otros.

Diámetro del orificio.

Diámetro de ranura.

Ancho de ranura

Número de pedido

Dimensiones de la junta tórica

8

10

12

3.1

5.1

7.1

2.2

2.2

2.2

GSF8*3.1*2.2

GSF10*5.1*2.2

GSF12*7.1*2.2

2.90*1.78

4.80*1.8

6.70*1.8

14

15

15

9.1

10.1

7.5

2.2

2.2

3.2

GSF14*9.1*2.2

GSF15*10.1*2.2

GSF15*7.5*3.2

8.75*1.8

7.59*2.62

8.75*1.8

16

16

18

11.1

8.5

13.1

2.2

3.2

2.2

GSF16*11.1*2.2

GSF16*8.5*3.2

GSF18*13.1*2.2

10.82*1.78

7.59*2.62

12.42*1.78

18

20

20

10.5

15.1

12.5

3.2

2.2

3.2

GSF18*10.5*3.2

GSF20*15.1*2.2

GSF20*12.5*3.2

9.19*2.62

14.00*1.78

12.37*2.62
