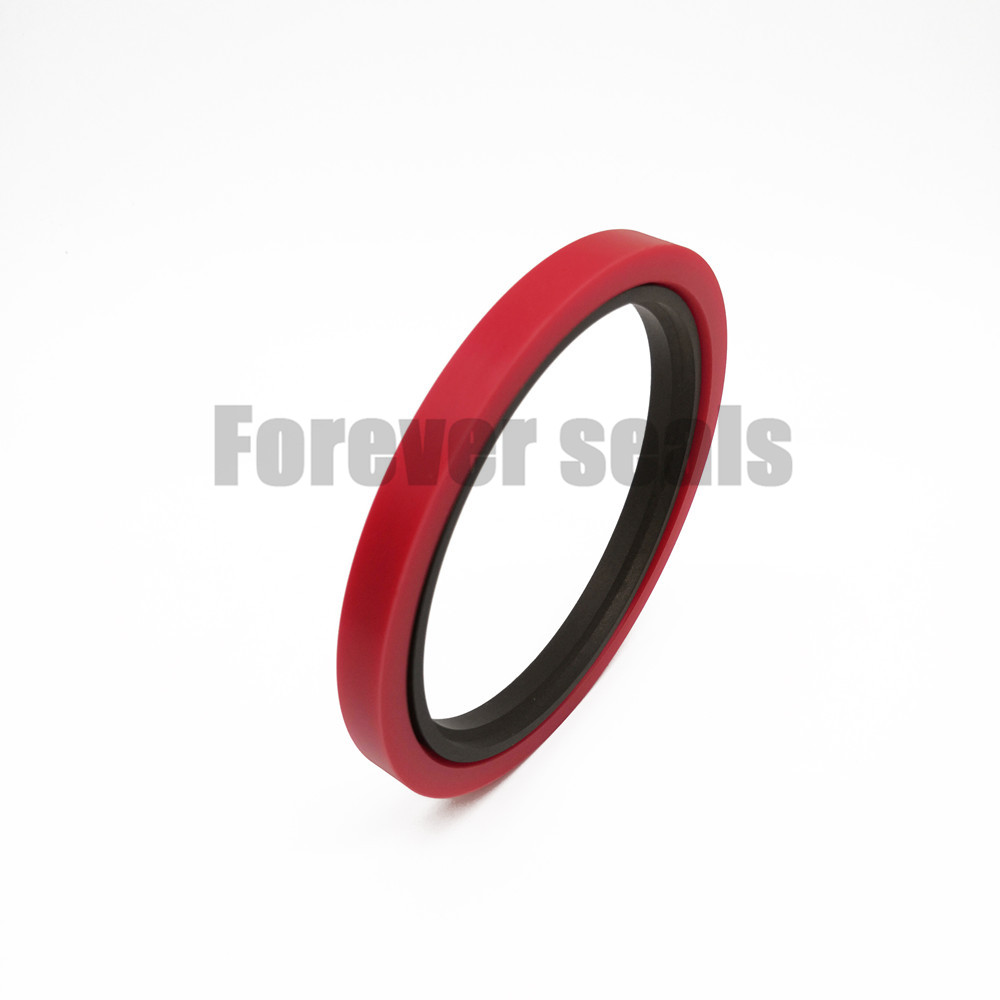

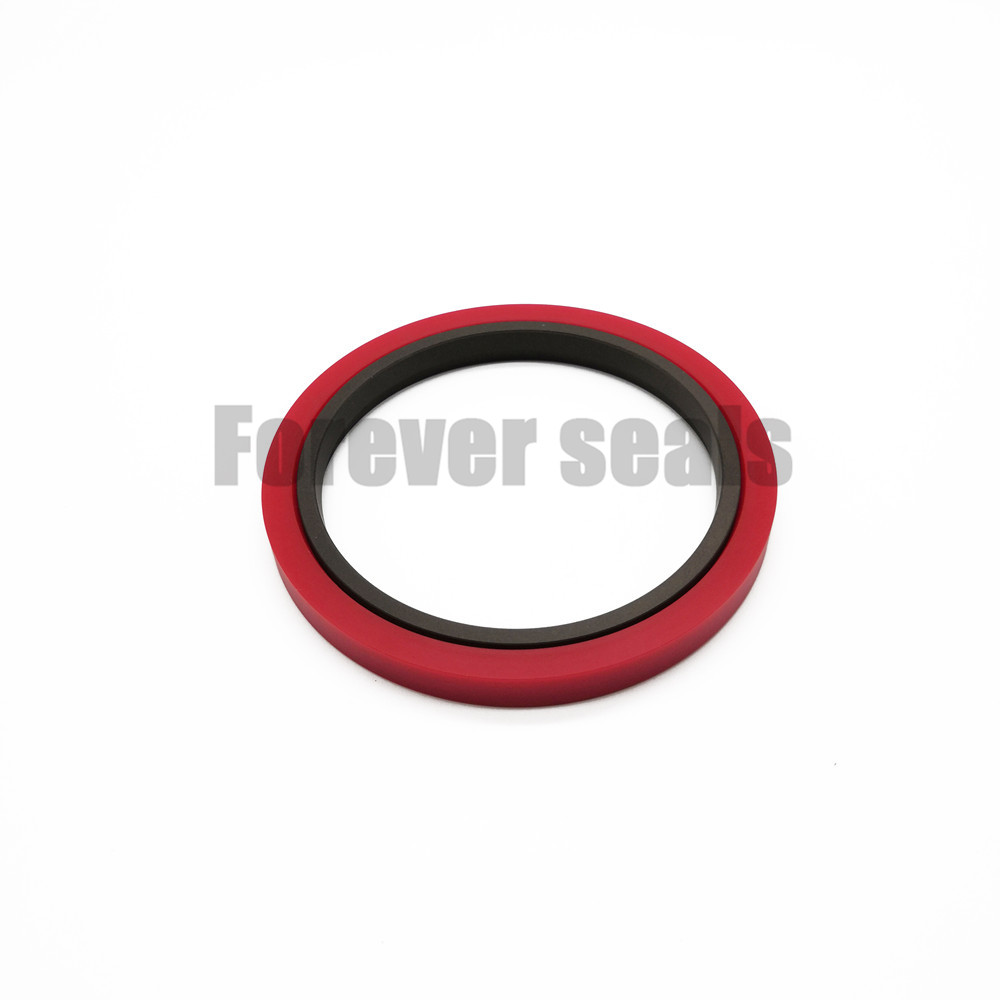

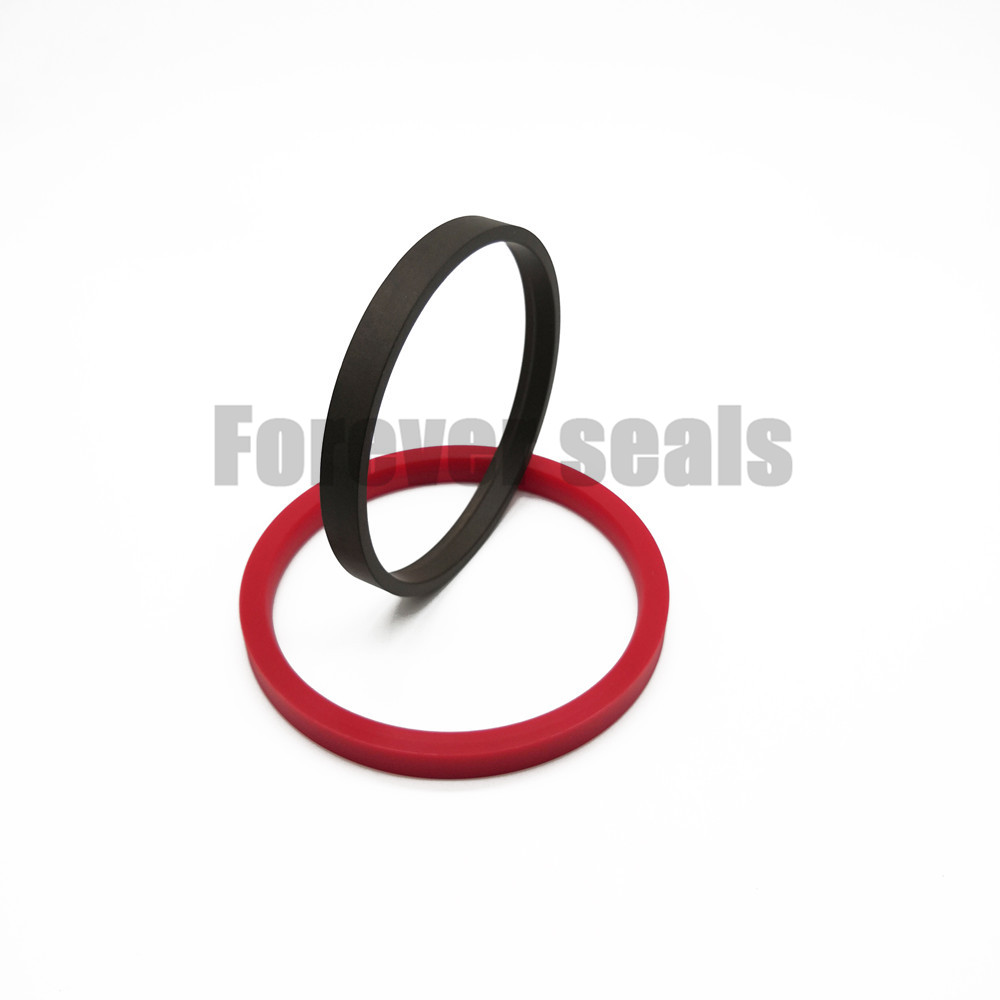

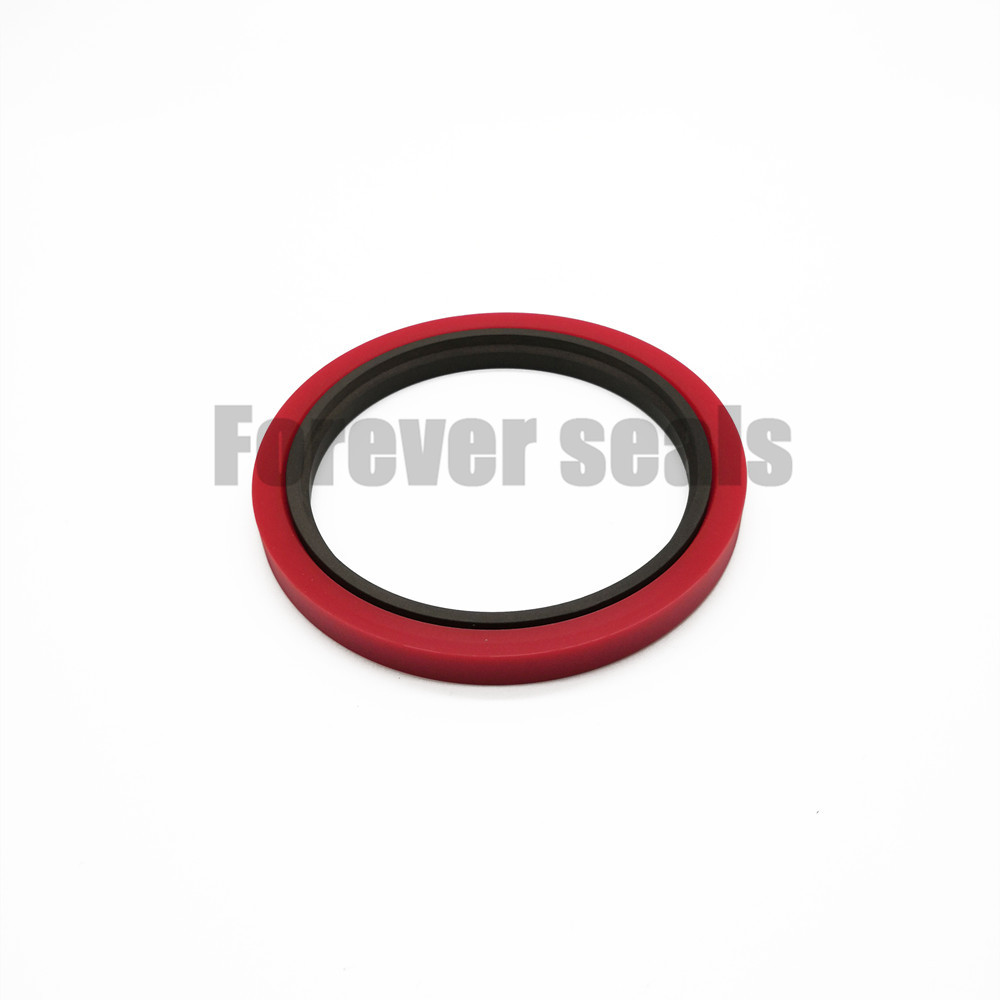

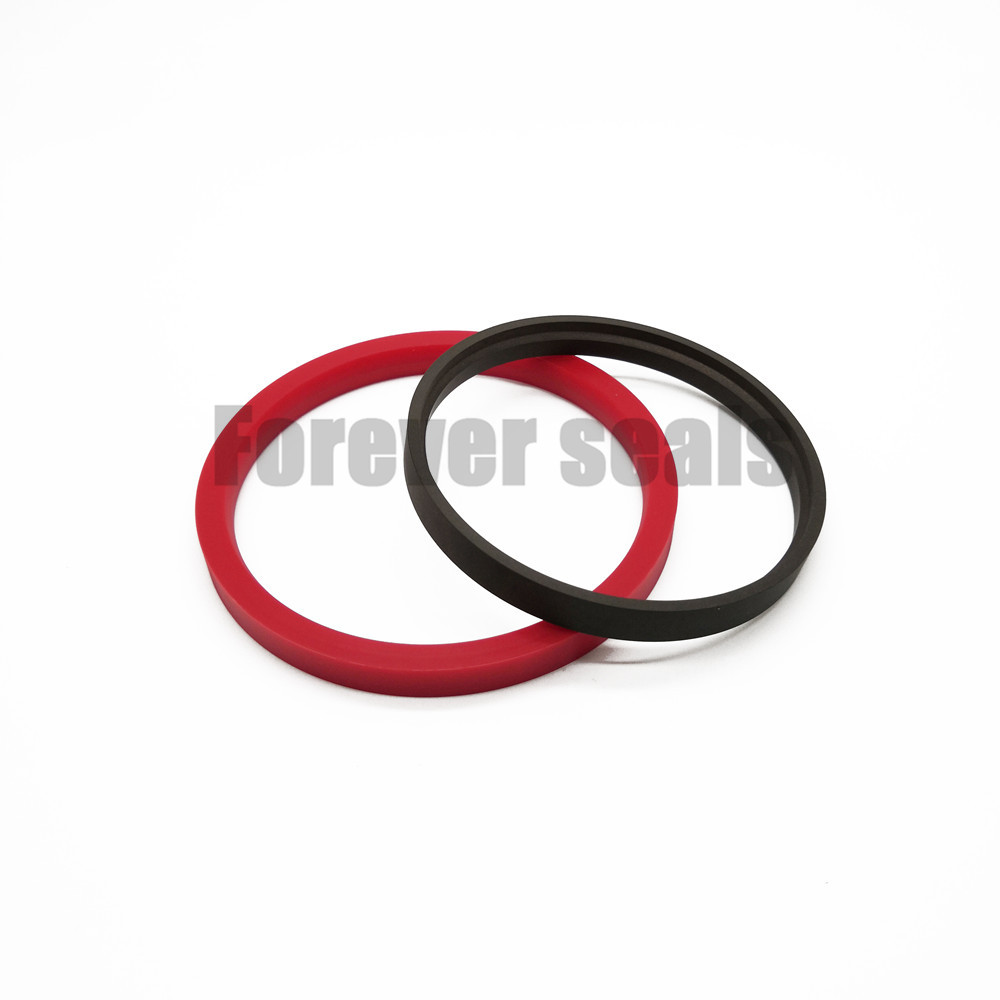

GSF-W-Sello de paso hidráulico de alta resistencia SELLO SOMS-S para alta presión



  • Categoría: sellos de barra
  • Temperatura: -30 - +100 ℃
  • Presión: 60MPA
  • Material: PTFE lleno
  • Color: verde, marrón
  • Descripción del producto: aplicado para varillas de pistón de mayor diámetro y sistema de sellado de varillas hidráulico de servicio pesado en condiciones de trabajo dura. Resistencia de alta presión, excelente resistencia a la extrusión de brecha, resistente al desgaste.

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    More Choices

    sin datos

    1. Descripción

    Aplicado para varillas de pistón de mayor diámetro y sistema de sellado de varillas hidráulico de servicio pesado en condiciones de trabajo dura. Resistencia de alta presión, excelente resistencia a la extrusión de brecha, resistente al desgaste.

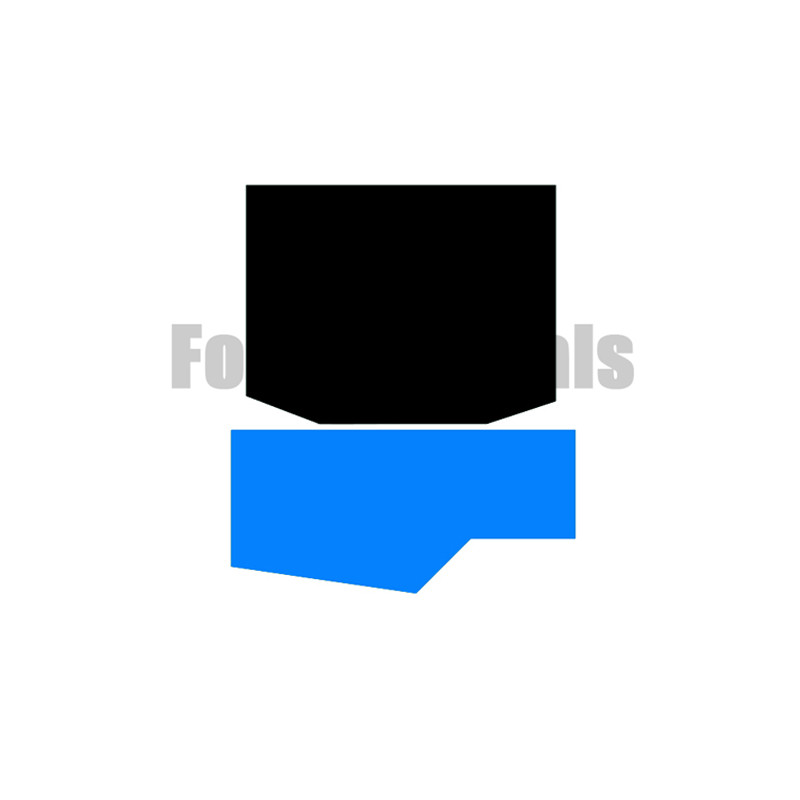

    2. Recomendación de instalación
    GSF-W-Sello de paso hidráulico de alta resistencia SELLO SOMS-S para alta presión 8

    3. Tamaños de instalación

    Diámetro de la varilla

    Diámetro externo

    Ancho de ranura

    Instalar chaflán

    Radio

    Reterma radial S Máx.

    D F8

    D H8

    L+0.2

    L 1

    R 1

    10mpa

    20mpa

    40mpa

    50-69.9

    D+15.0

    7.5

    5.0

    0.4

    0.5

    0.4

    0.3

    70-149.9

    d+20.0

    10.1

    6.0

    0.4

    0.7

    0.5

    0.4

    200-244.9

    d+25.0

    12.5

    8.5

    0.4

    0.8

    0.6

    0.5

    245-519.9

    d+30.0

    15.0

    10.0

    0.8

    0.9

    0.7

    0.6

    520-769.9

    D+35.0

    17.5

    13.0

    1.2

    1.0

    0.8

    0.7

    770-1500

    d+40.0

    20.0

    15.0

    1.2

    1.0

    0.8

    0.7

    4. Materiales estándar

    Anillo de sellado: PTFE lleno

    O- R ing: NBR / FKM

    5. Las condiciones de trabajo

    Las condiciones de trabajo

    Rango de diámetro

    Rango de presión

    Rango de temperatura

    Velocidad

    Medio

    50 - 1600 mm

    0 - 60MPA

    -30℃ +100℃

    5 m/s

    aceite hidráulico, líquido retardante de llama, agua, gas

    6. Dimensiones de instalación

    Varina Dia.

    Diámetro exterior.

    Ancho de ranura

    N º de pedido.

    D F8

    D H8

    L+0.2

    50

    60

    70

    65

    75

    85

    7.5

    7.5

    7.5

    GSJ-W50*65*7.5

    GSJ-W60*75*7.5

    GSJ-W70*85*7.5

    75

    80

    100

    95

    100

    120

    10

    10

    10

    GSJ-W75*95*10

    GSJ-W80*100*10

    GSJ-W100*120*10

    110

    115

    120

    130

    135

    140

    10

    10

    10

    GSJ-W110*130*10

    GSJ-W115*135*10

    GSJ-W120*140*10

    130

    140

    145

    150

    160

    165

    10

    10

    10

    GSJ-W130*150*10

    GSJ-W140*160*10

    GSJ-W145*165*10

    150

    160

    170

    170

    180

    190

    10

    10

    10

    GSJ-W150*170*10

    GSJ-W160*180*10

    GSJ-W170*190*10

    175

    180

    200

    195

    200

    220

    10

    10

    10

    GSJ-W175*195*10

    GSJ-W180*200*10

    GSJ-W200*220*10

    Acerca de más dimensiones, puede descargarlo a través del siguiente enlace.

    http://www.foreverseals.com/download.html
