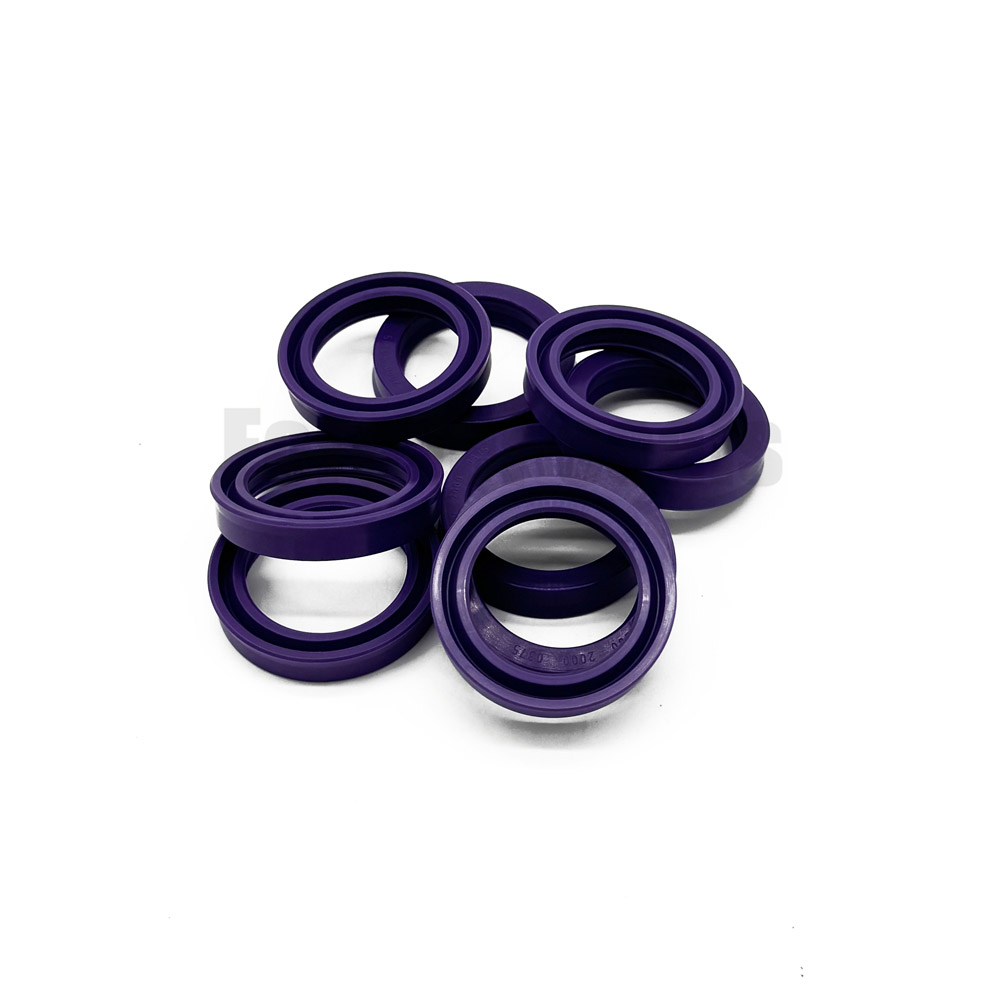

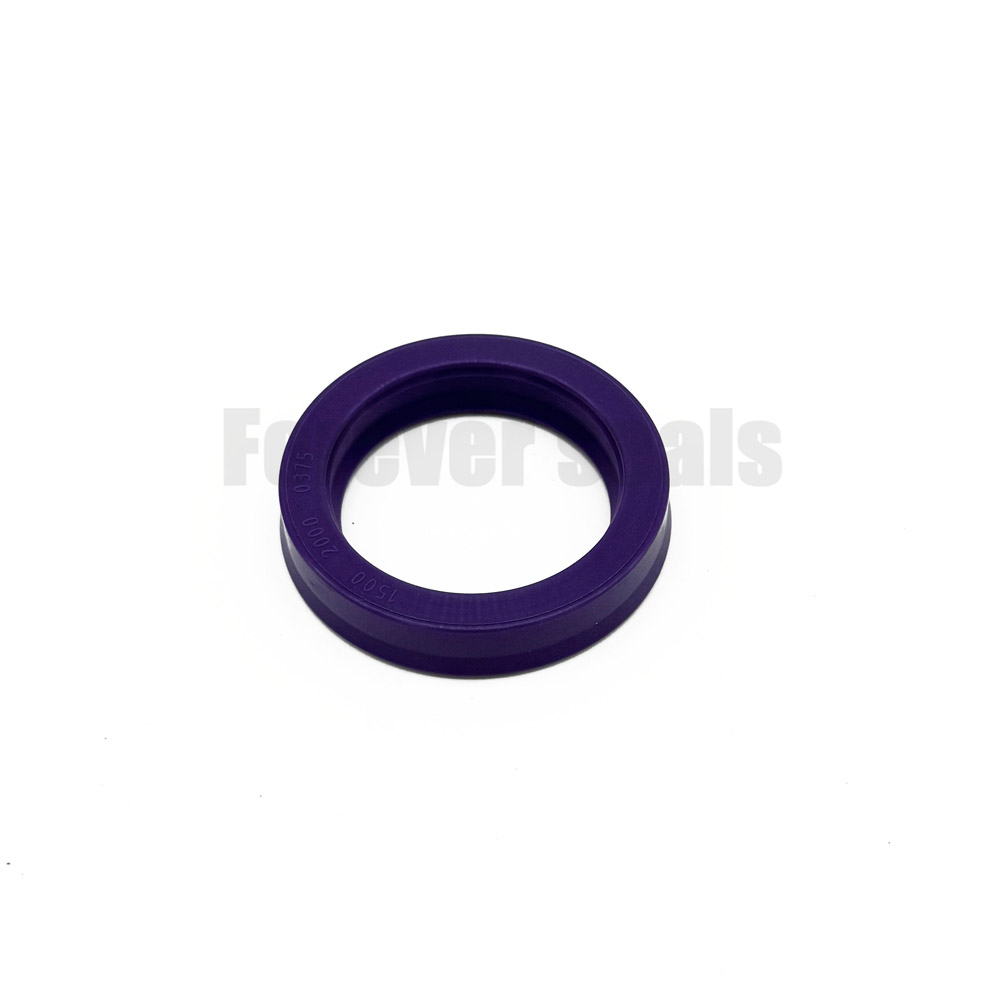

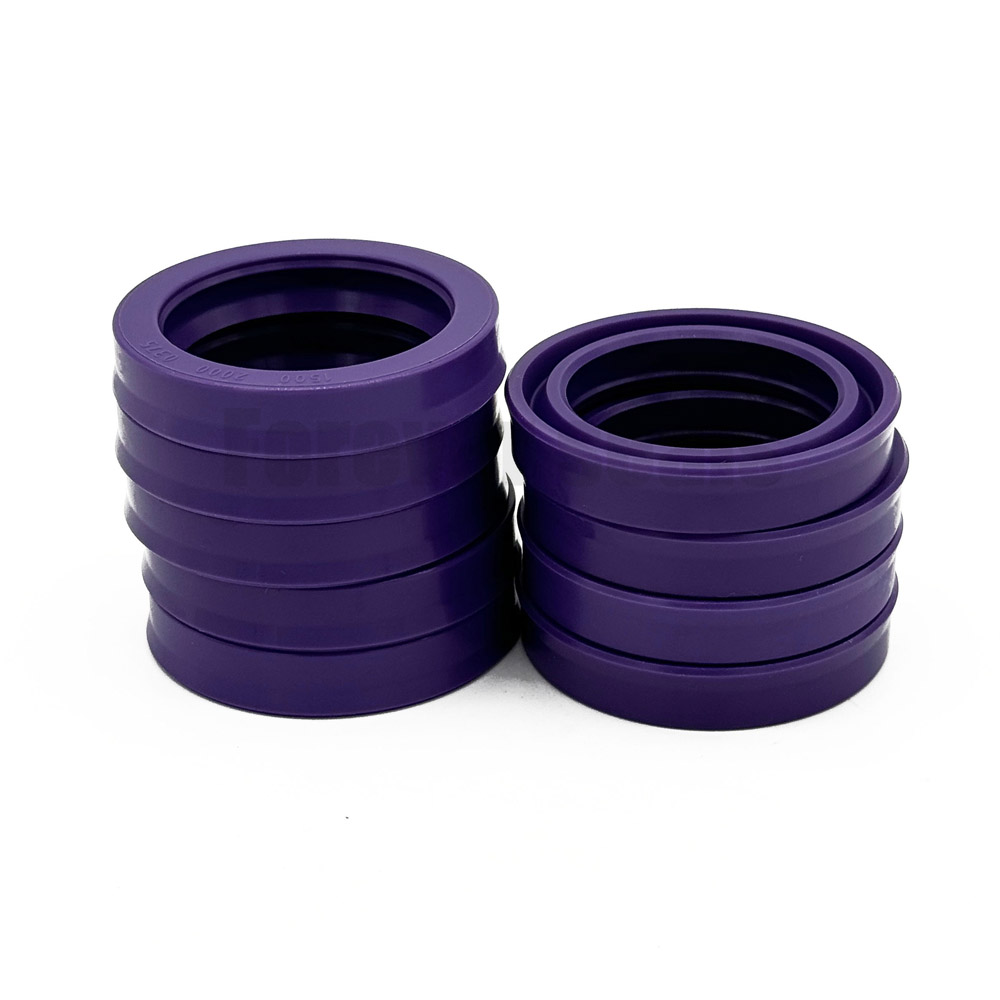

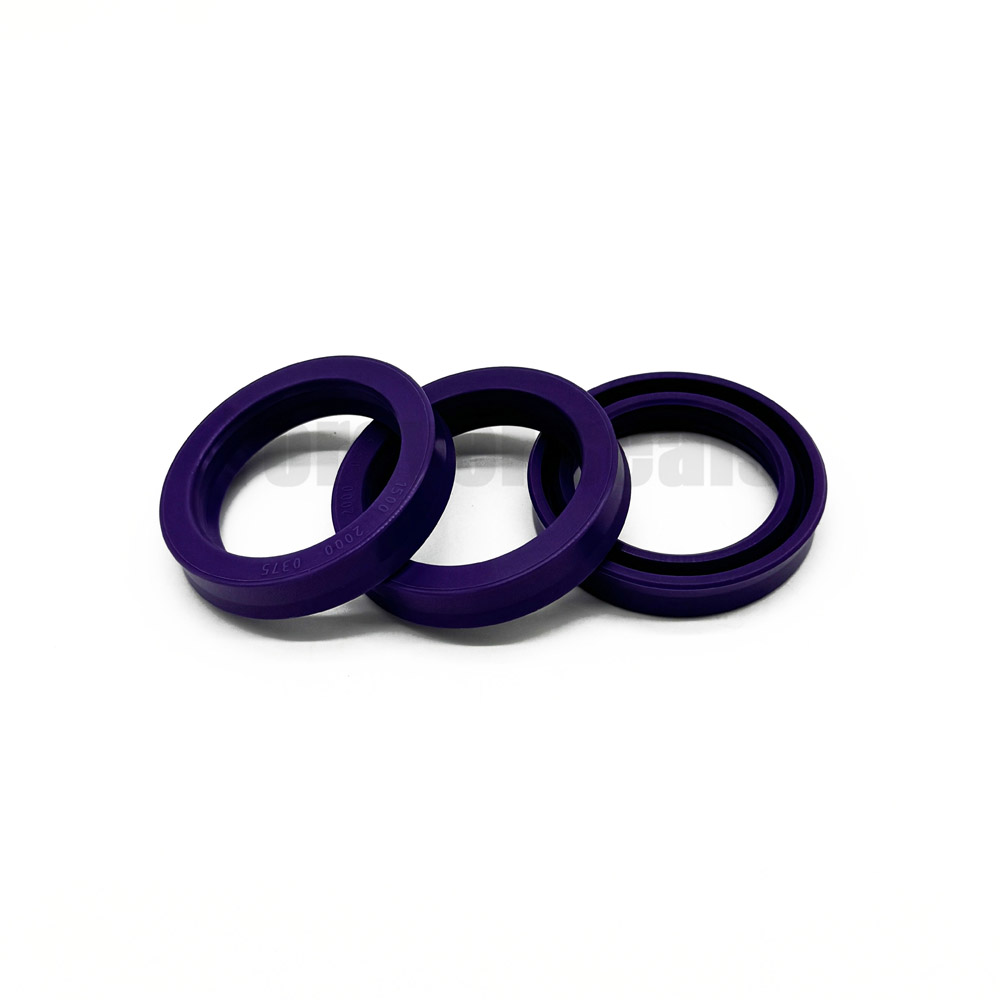

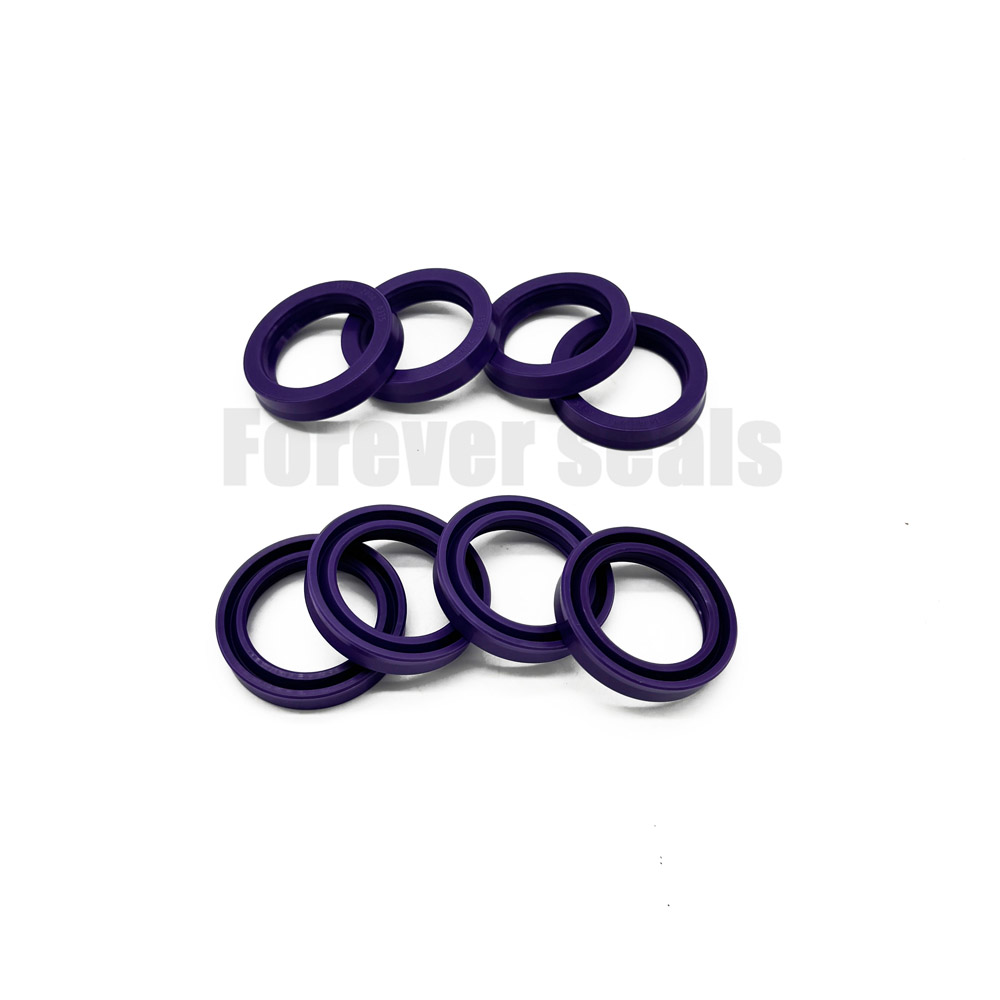

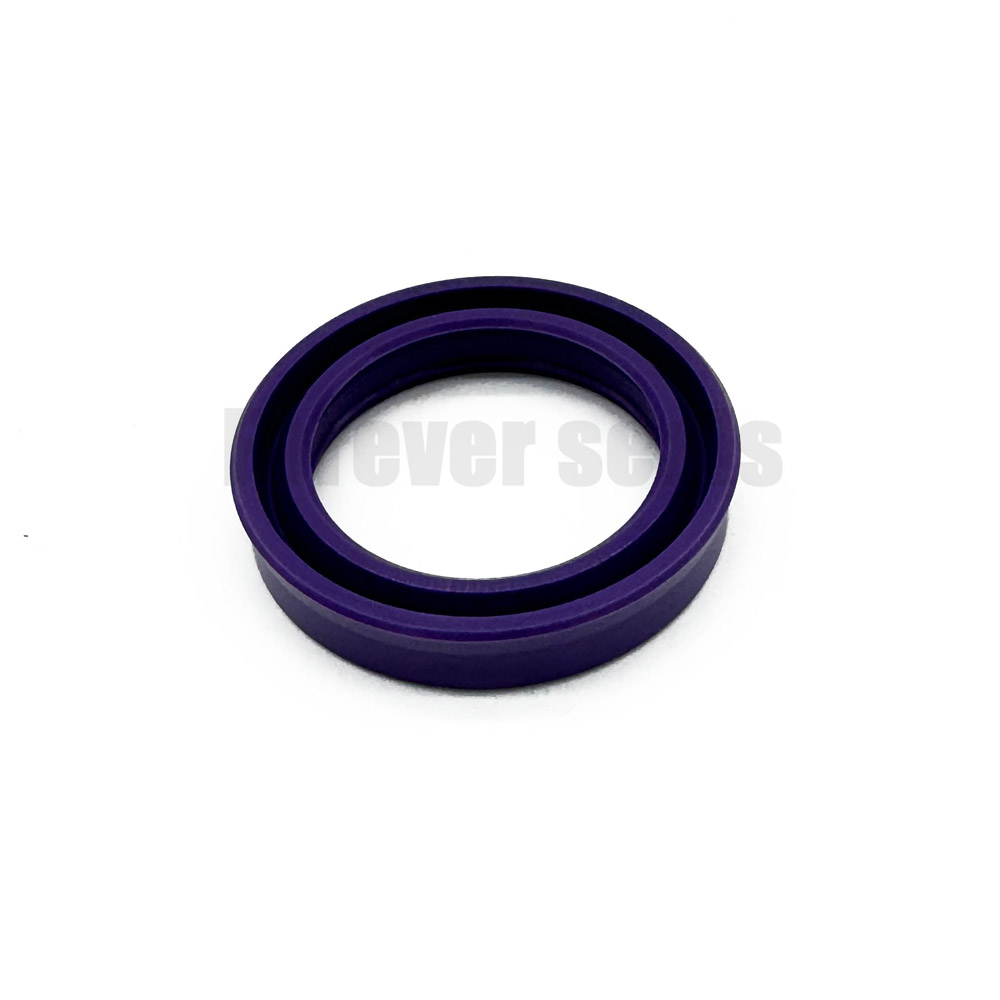

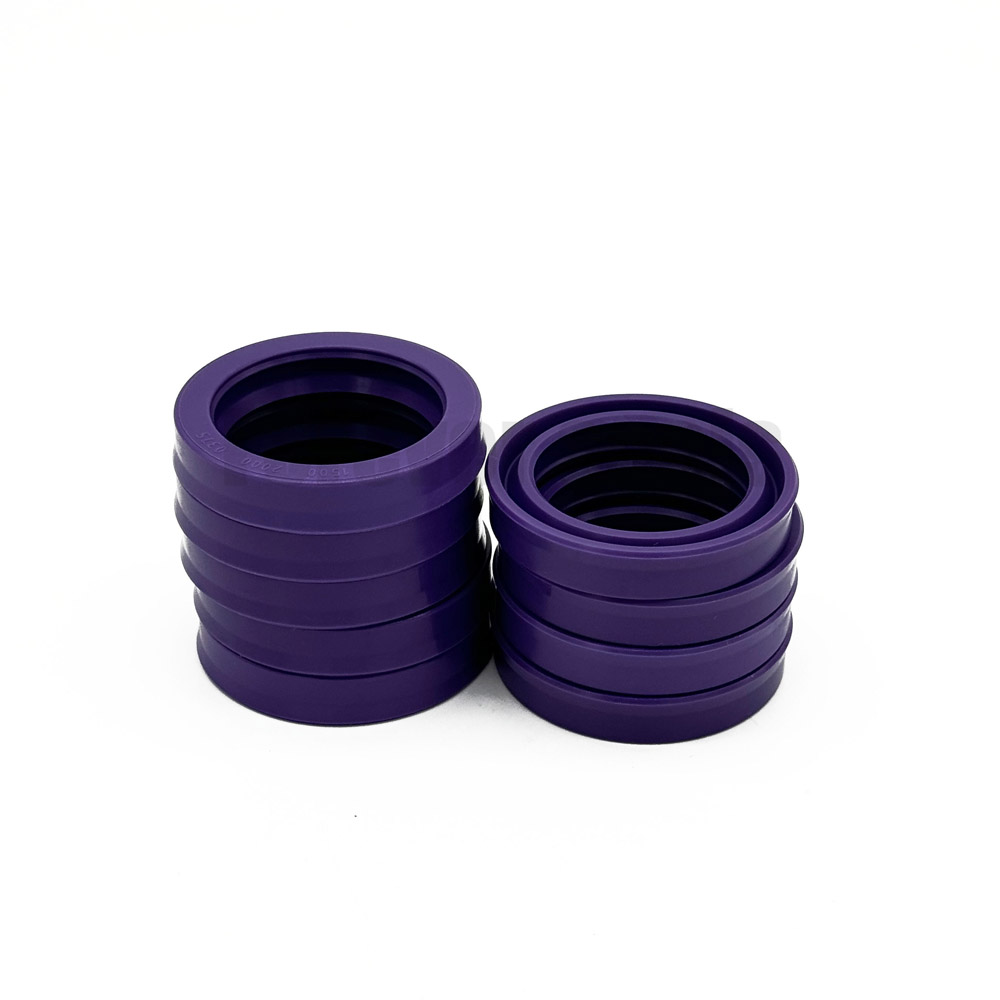

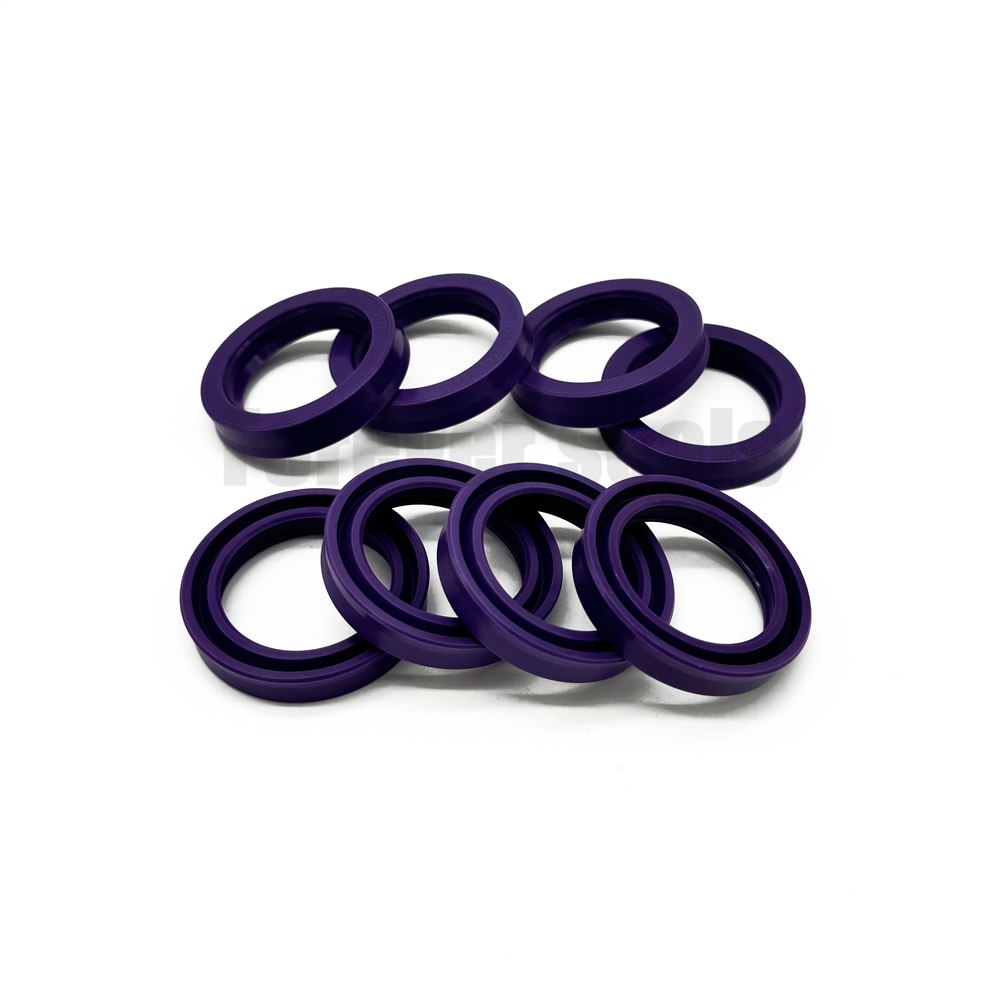

BA38.1x50.8x9.53 1500 2000 0375 Sello de aceite hidráulico para vástago de pistón de alta presión

1. Descripción general del producto

El sello tipo BA es un sello hidráulico combinado simétrico de poliuretano , también conocido como sello combinado PARK-O-PAK U+O. Se trata de un sello recíproco compacto diseñado específicamente para sistemas de cilindros hidráulicos. Gracias a su estructura simétrica universal, puede utilizarse tanto para el sellado del vástago como del pistón , lo que simplifica enormemente la selección de modelos y la gestión del inventario de equipos hidráulicos.

Este sello adopta una estructura compuesta de dos piezas: un cuerpo principal de poliuretano resistente al desgaste y un núcleo interno de junta tórica elástica. Ofrece una excelente estanqueidad a baja presión, alta resistencia a la presión y un rendimiento antiextrusión, solucionando los problemas de fugas de aceite y deslizamiento de los cilindros hidráulicos en condiciones de trabajo de baja presión y presión fluctuante.

2. Modelo de producto estándar

Número de modelo: BA38.1-50.8-9.53

Especificaciones de tamaño: 38,1 mm × 50,8 mm × 9,53 mm (1,5" × 2,0" × 0,375")

Grado de presión: 1500 PSI / 2000 PSI (103 bar / 138 bar)

Sección estándar: 0,375 pulgadas (norma AS568)

4. Parámetros de rendimiento técnico

• Presión de trabajo : ≤350 bar (35 MPa), presión máxima de hasta 400 bar.

• Temperatura de funcionamiento : -35℃ ~ +80℃ (junta tórica de NBR); -20℃ ~ +150℃ (junta tórica de FKM)

• Velocidad máxima de deslizamiento : ≤0,5 m/s

• Medios aplicables : Aceite hidráulico mineral, fluido hidráulico, líquido emulsionado, líquido ignífugo de glicol.

• Modo de funcionamiento : Sellado bidireccional con movimiento alternativo

5. Ventajas principales

• Diseño de doble propósito : compatible con la instalación de vástago y pistón, reduce los tipos de piezas de repuesto y el costo de inventario.

• Excelente sellado a baja presión : sin deslizamientos ni fugas a baja presión y en estado estático.

• Alta presión y resistencia al impacto : Estructura antiextrusión integrada, rendimiento estable bajo fluctuaciones frecuentes de presión y carga de impacto.

• Súper resistencia al desgaste : material de poliuretano importado, larga vida útil en condiciones de trabajo recíprocas de alta frecuencia.

• Fácil instalación : Adaptación a ranura rectangular estándar, no se requieren herramientas especiales ni complicadas.

6. Ámbito de aplicación

Ampliamente utilizado en sistemas hidráulicos de media y alta presión de diversa maquinaria industrial y de construcción, adecuado para todo tipo de escenarios de sellado alternativo de cilindros hidráulicos:

• Maquinaria de construcción: excavadoras, cargadoras, topadoras, carretillas elevadoras

• Equipos industriales: Cilindros hidráulicos estándar, prensas hidráulicas, estaciones hidráulicas

• Maquinaria agrícola y minera: Perforadoras, cilindros telescópicos, cilindros de émbolo para ingeniería.

7. Ranura y estándar de instalación

7.1 Tamaño de ranura coincidente (BA38.1-50.8-9.53)

• Diámetro interior de la ranura: 38,1 mm (tolerancia H8)

• Diámetro exterior de la ranura: 50,8 mm (tolerancia h8)

• Ancho de ranura: 9,53 mm (tolerancia +0,2/0)

• Rugosidad superficial: Pared del eje y del cilindro Ra 0,4~0,8 μm; Superficie de la ranura Ra 0,8~1,6 μm

7.2 Notas de instalación

• Elimine las rebabas y los bordes afilados de la ranura antes de la instalación para evitar dañar el labio de sellado.

• Utilice un manguito guía cónico para la instalación auxiliar para evitar la deformación del sello.

• Asegúrese de que la junta tórica integrada esté completamente encajada en la ranura sin torcerse ni desplazarse.

• Deje un espacio axial de 0,1-0,3 mm para evitar daños por extrusión durante el funcionamiento.

8. Comparación y reemplazo de productos

Los sellos tipo BA son totalmente compatibles con la serie PARK-O-PAK estándar de Parker. Pueden reemplazar directamente los sellos originales importados, ofreciendo una excelente relación calidad-precio. Son una alternativa ideal a los sellos hidráulicos de marcas internacionales reconocidas, ampliamente utilizados en el mantenimiento y soporte de equipos.
