1. Descripción

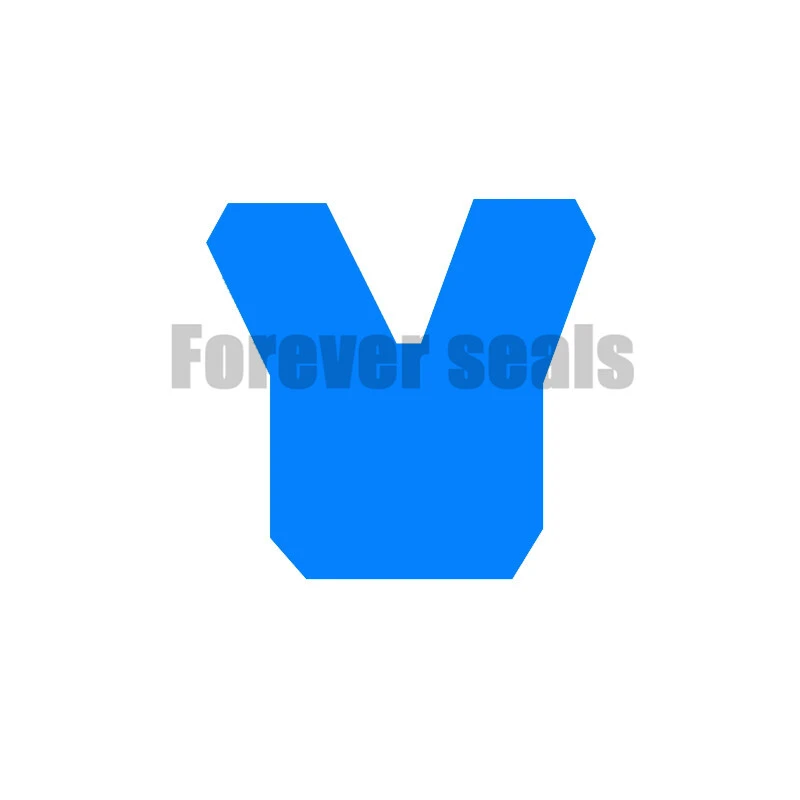

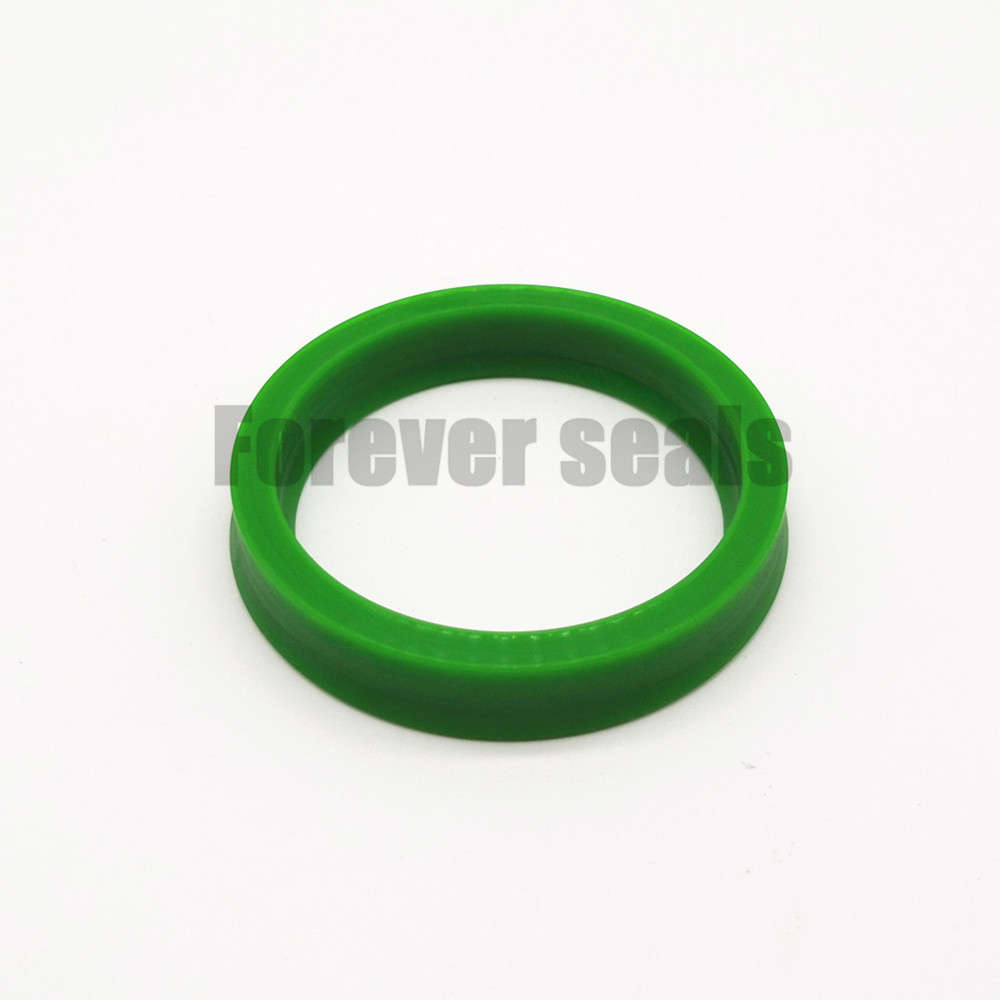

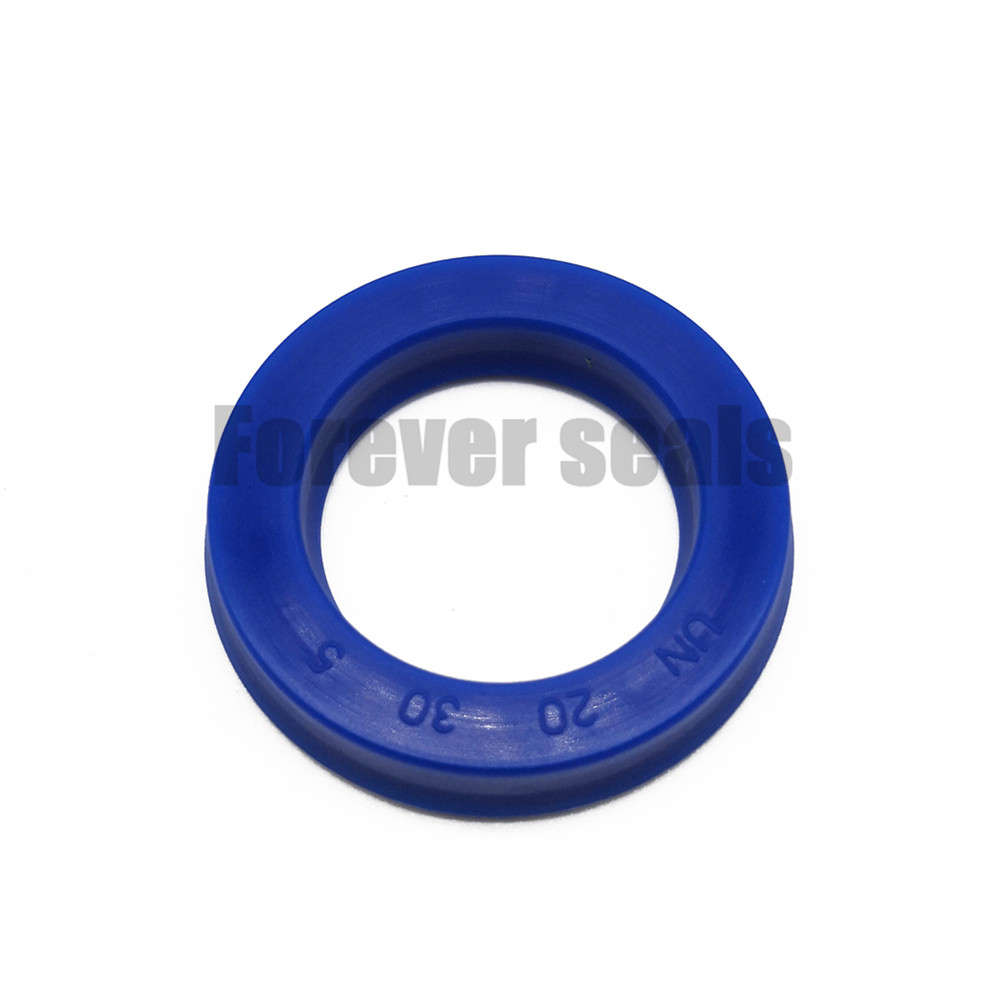

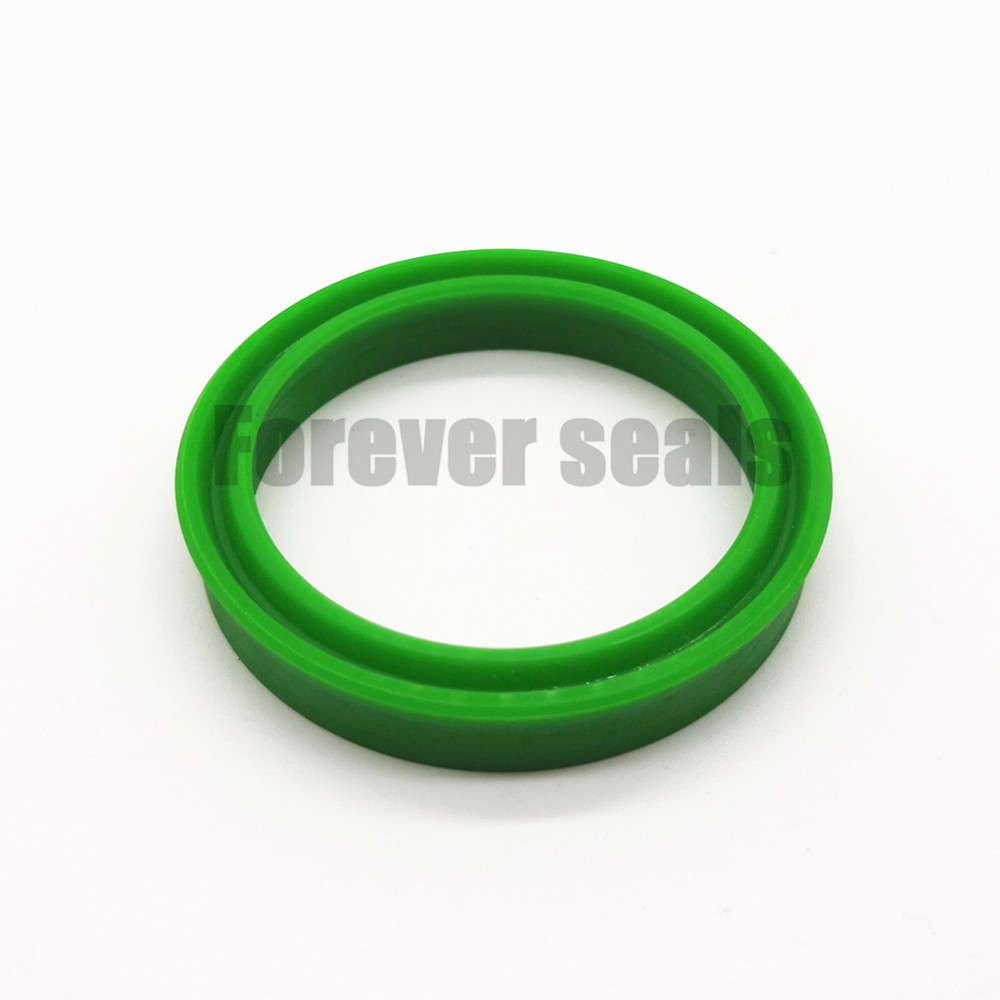

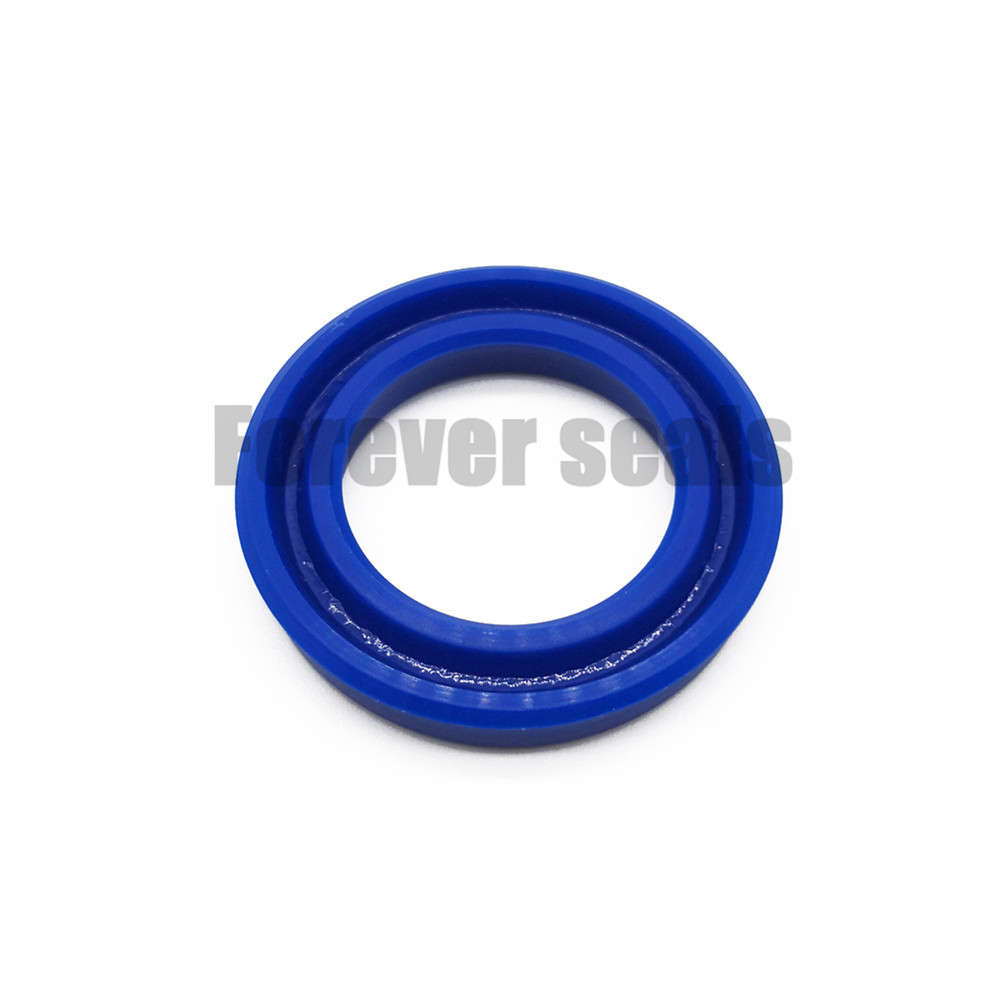

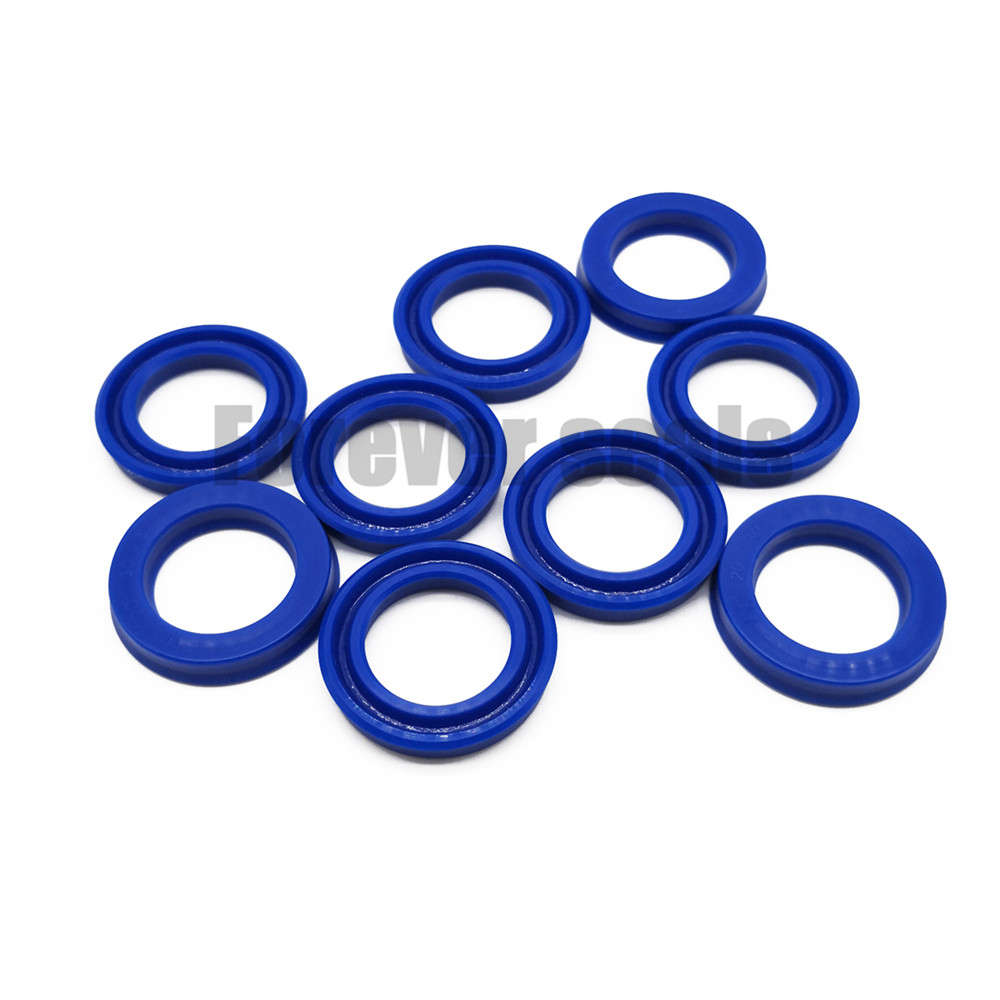

UNS SEAL se puede usar para la aplicación de pistón y varilla. Es un sello de labios típico que usó muy ampliamente en cilindros hidráulicos. El labio interior y el labio exterior tienen la misma altura. Se puede instalar fácilmente. Como la sección transversal es ancha, a menudo se usa un UNS para cilindros hidráulicos de baja presión.
2. Recomendación de instalación
3. Tamaños de instalación
Pistón
P<5mpa | B = d+0.9 | D<60 | C=4 | h <7 | L = H+0.5 |
P 5-10MPA | B = d+0.7 | D 60-180 | C=6.5 | H = 7-8 | L = H+0.8 |
P 10-20MPA | B = d+0.4 | D 180-250 | C=7.5 | h >8 | L = H+1.0 |
P 20-30MPA | B = d+0.2 | D 250-400 | C=10 | h >8 | L = H+1.0 |
Vástago de émbolo
P<5mpa | B=D-0.9 | D<60 | C=4 | D1=D-1 | h<7 | L = H+0.5 |
P 5-10MPA | B=D-0.7 | D 60-180 | C=5.5 | D1=D-1 | H = 7-8 | L = H+0.8 |
P 10-20MPA | B=D-0.4 | D 120-180 | C=6.5 | D1=D-1 | h>8 | L = H+1.0 |
P 20-30MPA | B=D-0.2 | D 180-250 | C=7.5 | D1=D-2 | h>8 | L = H+1.0 |
P 30-40MPA | B=D-0.1 | D 250-400 | C=10 | D1=D-2 | h>8 | L = H+1.0 |
4. Materiales estándar
TPU, CPU
5. Condiciones de trabajo
Presión: CPU≤40MPA TPU≤31.5MPA
Temperatura: -35 ~+100 ℃
Velocidad: 0.5m/s
Medio: aceites hidráulicos (a base de aceite mineral)
