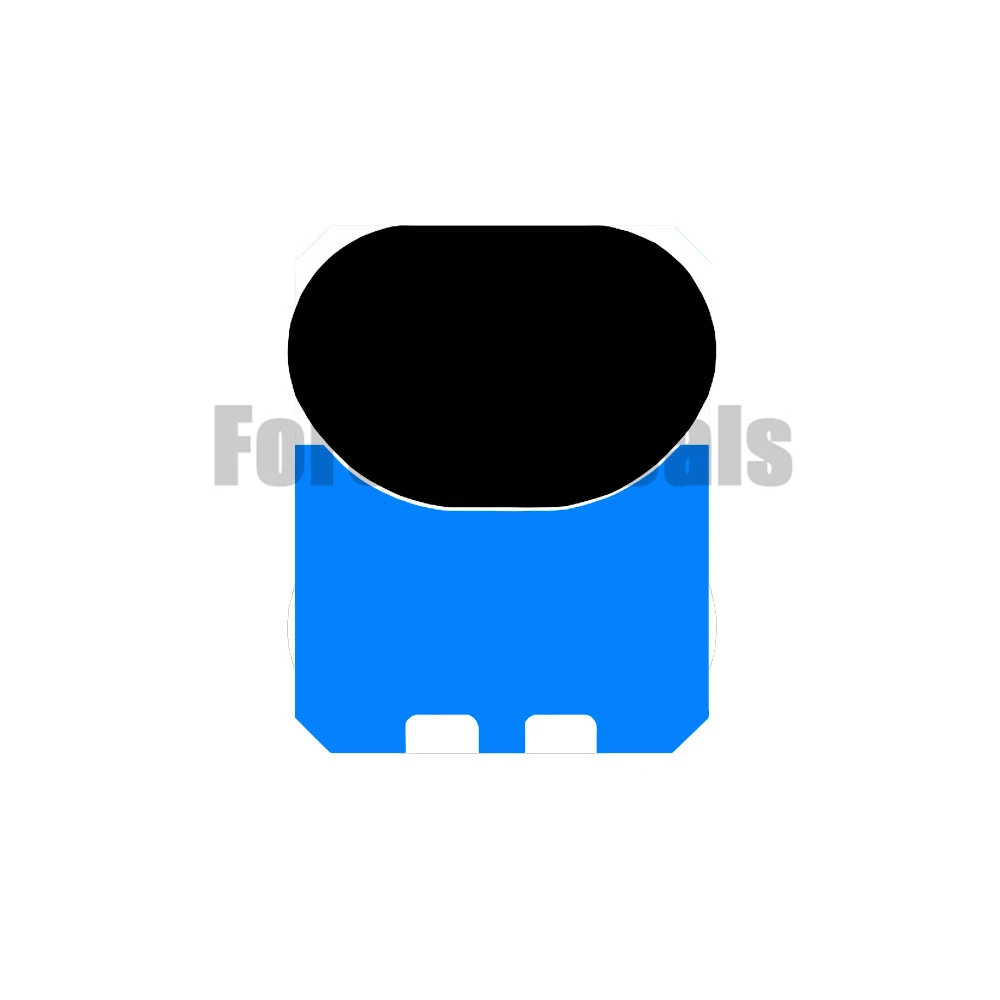

1. Descripción
Adecuado para sellado con varillas giratorias o balanceo, ejes, alfileres, juntas rotativas, etc. Es un anillo de sellado giratorio que puede soportar la presión de ambos lados o el papel de presión alterna del efecto bidireccional, utilizado en la maquinaria de construcción, edificio maquinaria y equipo automotriz. Se puede aplicar en ocasiones donde se requieren varilla de pistón y sello de pistón, yo Ow fricción, fenómeno no viscoso, surco simple, buena resistencia a la abrasión y estabilidad dimensional.
2. Recomendación de instalación3. Tamaños de instalación
Diámetro de la barra D N H9 | Diámetro de la ranura | Ancho de ranura | Reterma radial S Máx. | Radio | Sección transversal de la junta tórica | ||
Aplicación estándar | Aplicación extendida | D N H9 | L 1 +0.2 | 32mpa | 50mpa | R 1 | d 2 |
6-18.9 | 6-130.0 | d 1 +4.9 | 2.20 | 0.15 | 0.10 | 0.40 | 1.78 |
19-37.9 | 10-245.0 | d 1 +7.5 | 3.20 | 0.20 | 0.15 | 0.60 | 2.62 |
38-199.9 | 19-455.0 | d 1 +11.0 | 4.20 | 0.25 | 0.20 | 1.00 | 3.53 |
200-255.9 | 38-655.0 | d 1 +15.5 | 6.30 | 0.30 | 0.25 | 1.30 | 5.33 |
256-649.9 | 120-655.0 | d 1 +21.0 | 8.10 | 0.30 | 0.25 | 1.80 | 7.00 |
650-999.9 | 650-999.9 | d 1 +28.0 | 9.50 | 0.45 | 0.30 | 2.50 | 8.40 |
4. Materiales estándar
Anillo de sellado: PTFE lleno
O- R ing: NBR / FKM
5. Las condiciones de trabajo
Trabajando Condiciones | ||||
Rango de diámetro | Rango de presión | Rango de temperatura | Velocidad | Medio |
3 - 1600 mm | 0 - 30mpa | -30℃ +200℃ | 1 m/s | aceite hidráulico, F Líquido de retardante cojo, agua y otros |
6. Dimensiones de instalación
Vara
diá.
Ranura
diá.
Ranura
Anchura
O
r
DER No.
D H9
D
N
H9
L
1
+0.2
6
8
10
10.9
12.9
14.9
2.2
2.2
2.2
GRS6*10.9*2.2
GRS8*12.9*2.2
GRS10*14.9*2.2
12
14
15
16.9
18.9
19.9
2.2
2.2
2.2
GRS12*16.9*2.2
GRS14*18.9*2.2
GRS15*19.9*2.2
16
18
20
20.9
22.9
27.5
2.2
2.2
3.2
GRS16*20.9*2.2
GRS18*22.9*2.2
GRS20*27.5*3.2
22
25
26
29.5
32.5
33.5
3.2
3.2
3.2
GRS22*29.5*3.2
GRS25*32.5*3.2
GRS26*33.5*3.2
28
30
32
35.5
37.5
39.5
3.2
3.2
3.2
GRS28*35.5*3.2
GRS30*37.5*3.2
GRS32*39.5*3.2
35
36
40
42.5
43.5
51
3.2
3.2
4.2
GRS35*42.5*3.2
GRS36*43.5*3.2
GRS40*51*4.2
Acerca de Más Dimensiones, puede descargarlo a través del siguiente enlace.
http://www.foreverseals.com/download.html
