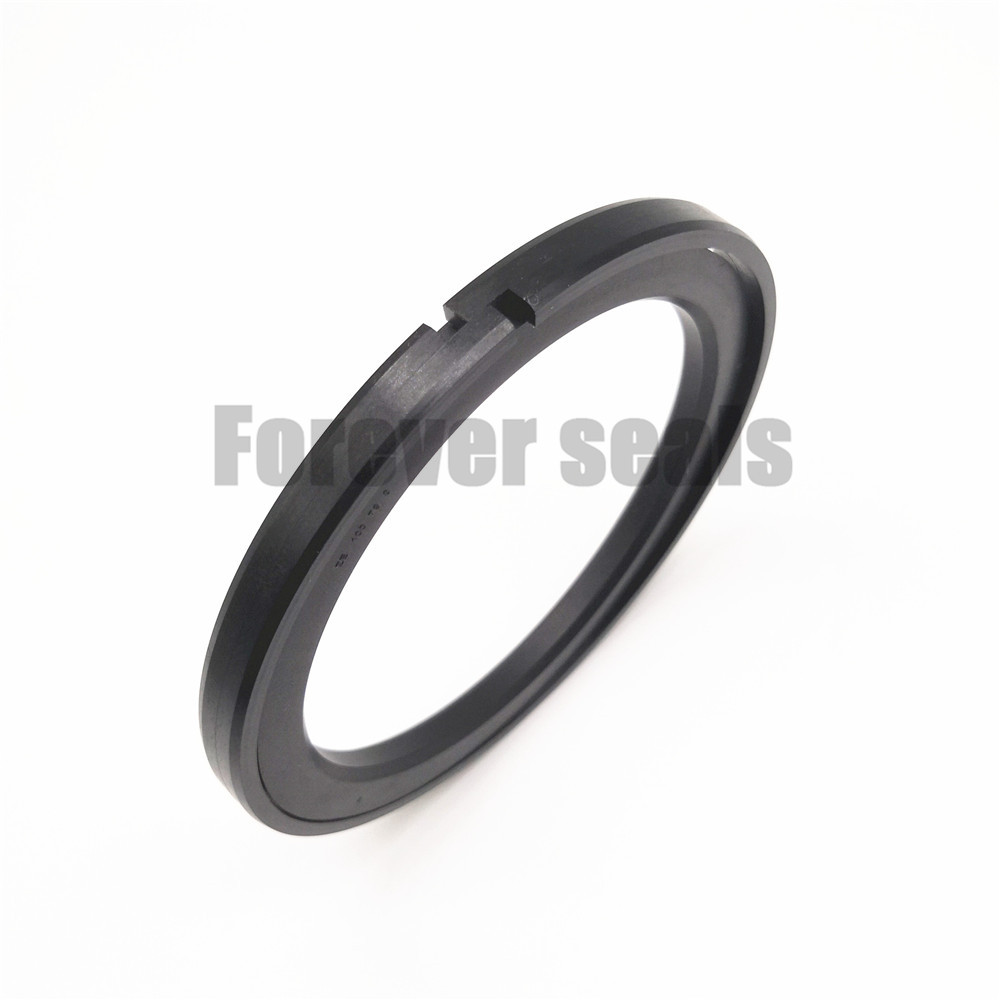

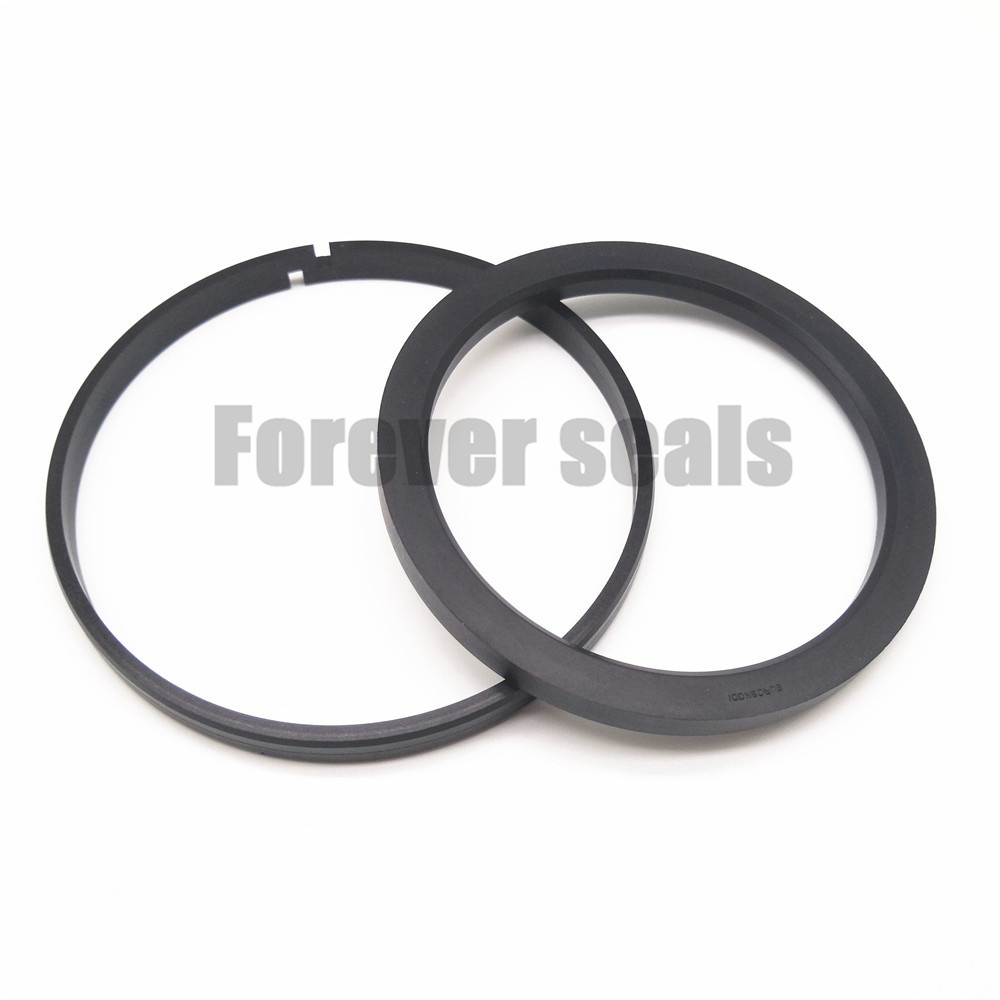

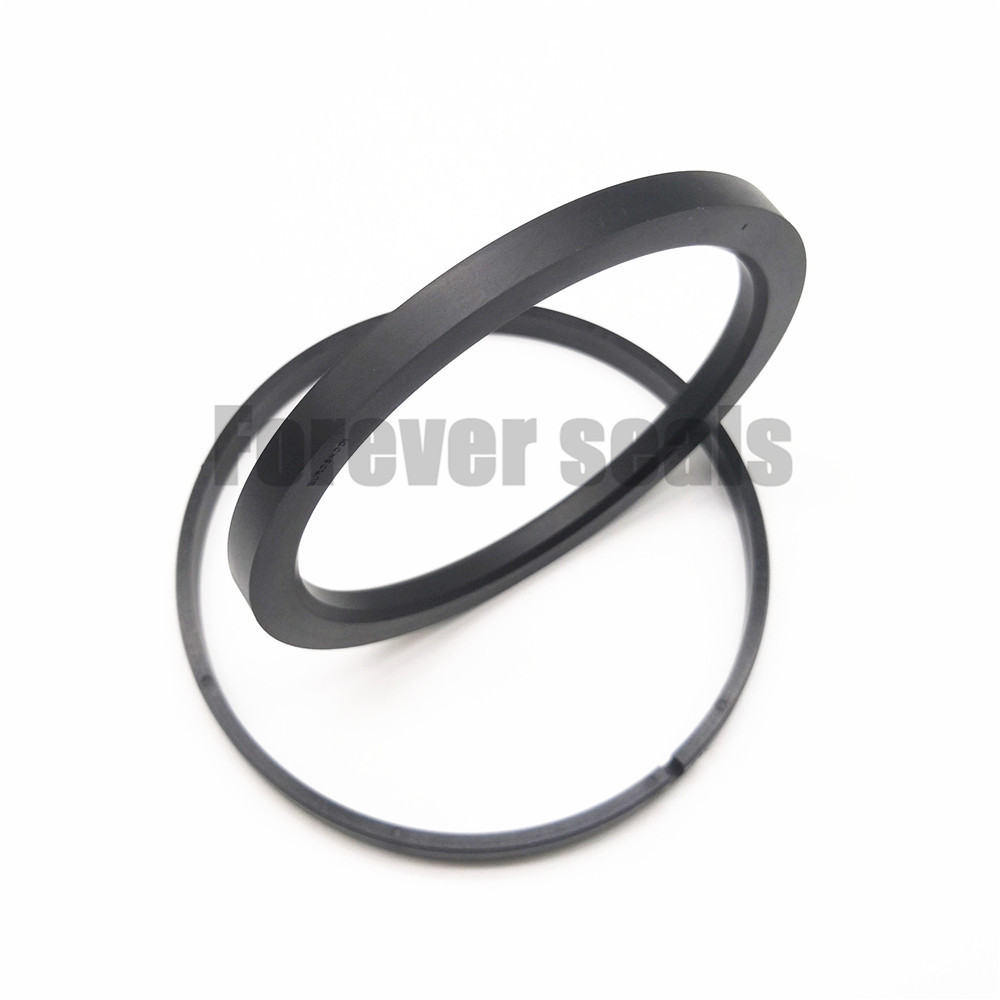

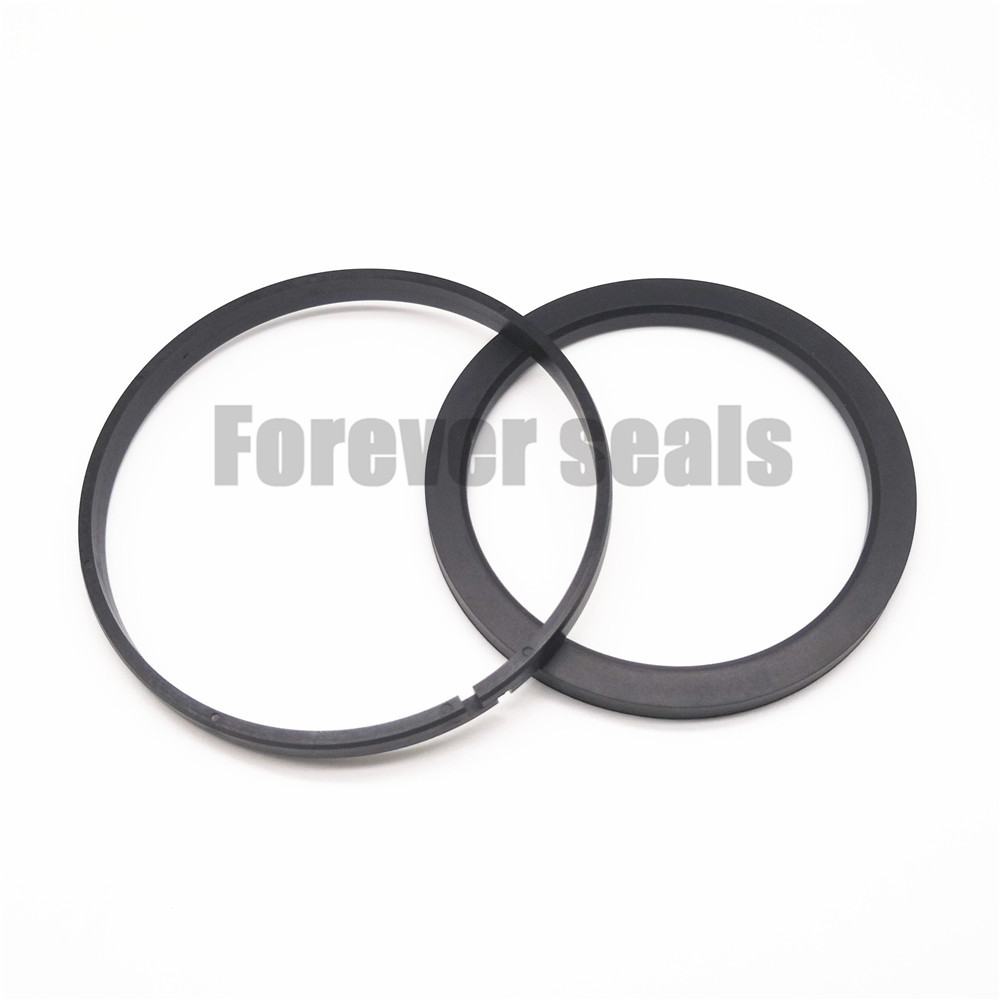

Ok - sello de pistón hidráulico
- Categoría: sellos de pistón
- Temperatura: -30 - +110 ℃
- Material: NBR+TPU
- De color negro
- Medio: aceites hidráulicos
- Descripción del producto: Resistencia al desgaste extrema, instalación fácil en el pistón de una sola parte sin ayudas de ensamblaje debido al diseño dividido del anillo de sellado. El ensamblaje en un pistón de una parte es posible. Insensible a la presencia extrema
1. Descripción
OK Piston Sello tiene resistencia al desgaste extrema, una instalación fácil en el pistón de una sola parte sin ayudas de ensamblaje debido al diseño dividido del anillo de sellado. El ensamblaje en un pistón de una parte es posible. Insensible a los picos de presión extrema. Resistencia extrema de presión extrema alta. Alta presión una brecha grandes debido a las propiedades compuestas especiales del anillo de sello. Dimensiones según ISO 7425-1. Longitud de ensamblaje axial corto. Instalación en carcasas cerradas y socavadas. Tamaños adicionales de productos mecanizados Disponible a corto plazo.
2. Recomendación de instalación
3. Tamaños de instalación
El surco de instalación debe ser cuidadosamente desacreditado y limpiado. El orificio del cilindro debe tener un chaflán de borde de ataque. El perfil OK se puede colocar en ranuras cerradas.
4. Materiales estándarAnillo de sellado: lleno termoplast modificado
Junta tórica: NBR
5. Las condiciones de trabajo
Trabajando Condiciones | |||
Rango de diámetro | Rango de presión | Rango de temperatura | Velocidad |
25 - 480 milímetro | 0 - 80MPA | -30 ℃ +110 ℃ | 1 m/s |
6. Dimensiones de instalación
D 1 | d 1 | L | O r DER No. |
25 32 40 | 16 21 26.3 | 4.2 4.2 5.8 | OK25*16*4.2 OK32*21*4.2 OK40*26.3*5.8 |
40 50 50 | 29 34.5 36.3 | 4.2 6.3 5.8 | OK40*29*4.2 OK50*34.5*6.3 OK50*36.3*5.8 |
50 50 55 | 37 39 44 | 8 4.2 4.2 | OK50*37*8 OK50*39*4.2 OK55*44*4.2 |
60 60 63 | 41.7 49 44.7 | 7 4.2 7 | OK60*41.7*7 OK60*49*4.2 OK63*44.7*7 |
63 63 70 | 47.5 52 51.7 | 6.3 4.2 7 | OK63*47.5*6.3 OK63*52*4.2 OK70*51.7*7 |
70 70 75 | 54.5 59 54 | 6.3 4.2 8 | OK70*54.5*6.3 OK70*59*4.2 OK75*54*8 |
75 80 80 | 59.5 59 64.5 | 6.3 8 6.3 | OK75*59.5*6.3 OK80*59*8 OK80*64.5*6.3 |
85 90 90 | 64 69 74.5 | 8 8 6.3 | OK85*64*8 OK90*69*8 OK90*74.5*6.3 |
95 100 100 | 74 79 84.5 | 8 8 6.3 | OK95*74*8 OK100*79*8 OK100*84.5*6.3 |
