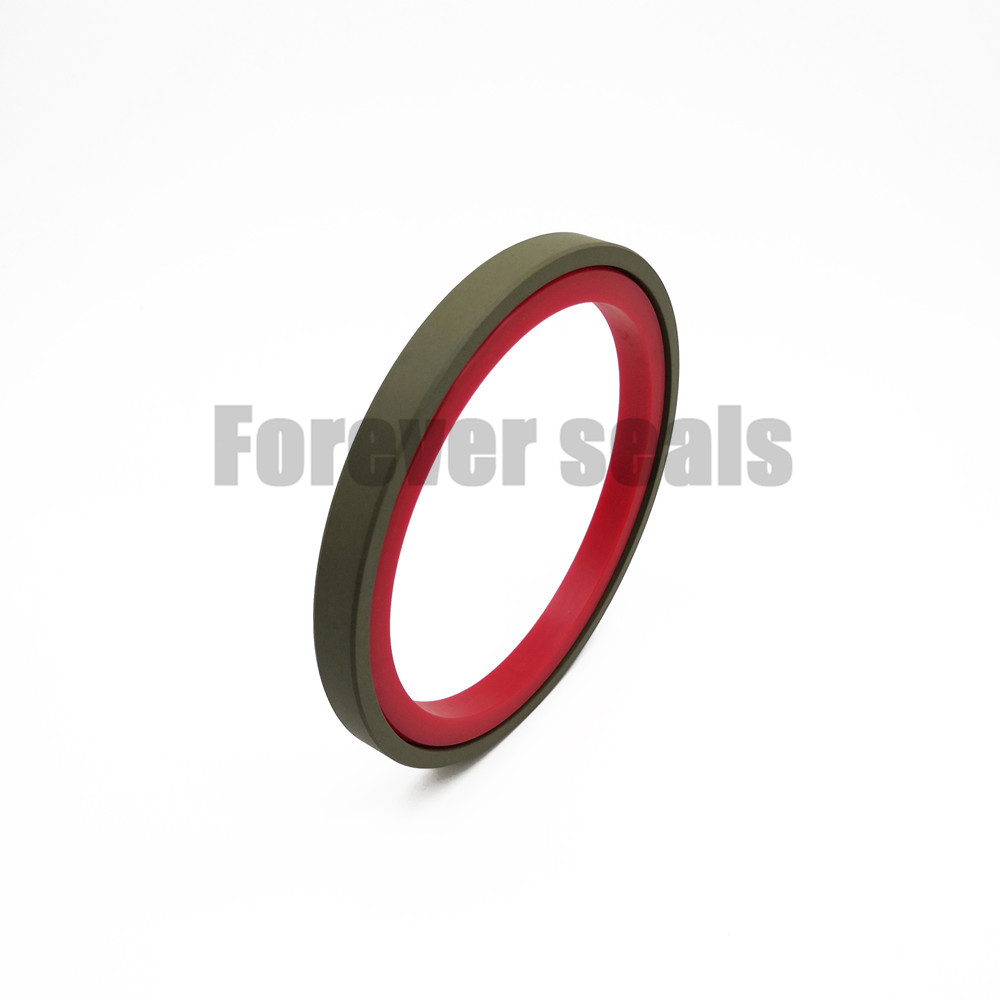

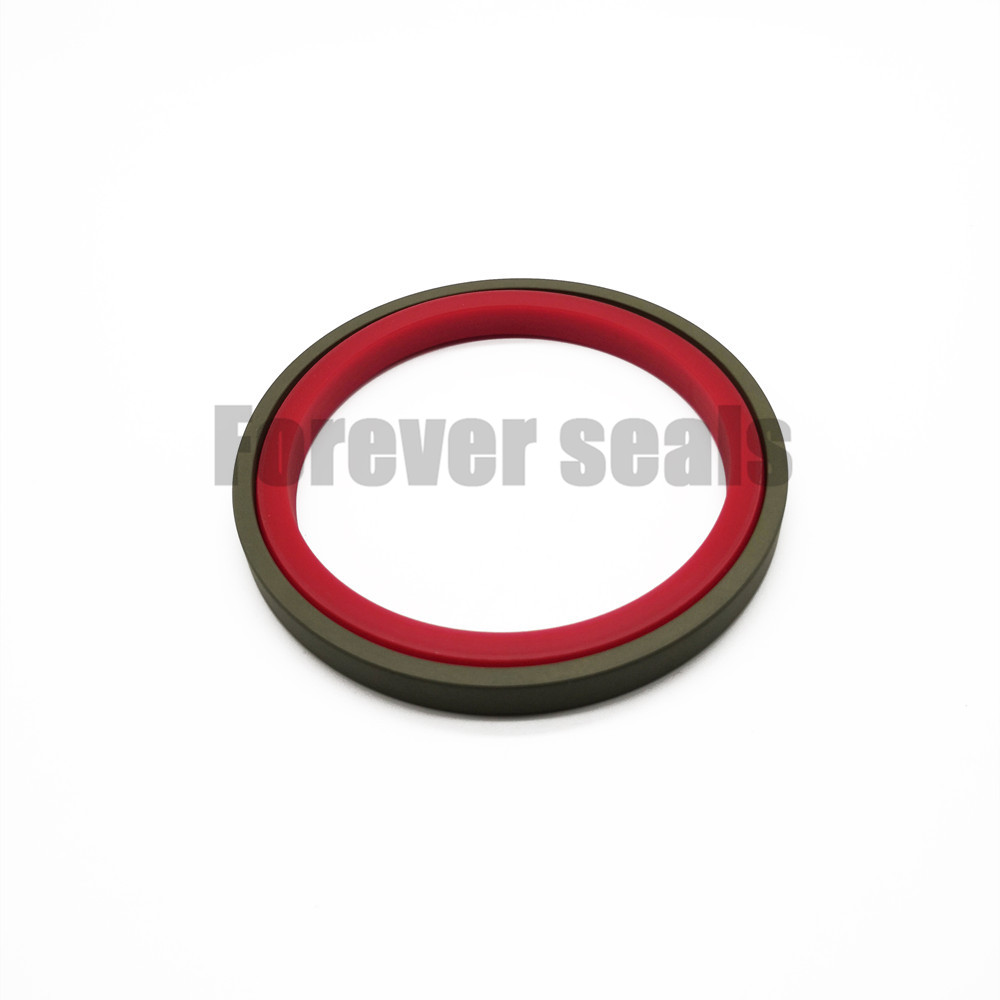

GSF-W-Sello de pistón hidráulico de servicio pesado OMK-S para alta presión
- Categoría: sellos de pistón
- Temperatura: -30 - +100 ℃
- Presión: 60MPA
- Material: PTFE lleno
- Color: verde, marrón
- Descripción del producto: aplicado al cilindro hidráulico de maquinaria pesada y equipos metalúrgicos. La resistencia a la presión y la resistencia a la corrosión son fuertes, buena conductividad térmica, estructura antidistorional, baja fric
1. Descripción
OMK-S se aplicó al cilindro hidráulico de maquinaria pesada y equipos metalúrgicos. La resistencia a la presión y la resistencia a la corrosión son fuertes, buena conductividad térmica, estructura antidistorional, baja fricción, sin fenómeno de rastreo.
2. Recomendación de instalación
3. Tamaños de instalación
Diámetro del agujero | Diámetro de la ranura | Ancho de ranura | Radio | Reterma radial S Máx. | |||
D H8 | D H8 | L 1 +0.2 | R 1 | 16mpa | 26mpa | 32mpa | 40mpa |
55.0-149.9 | D-10.0 | 10.0 | 0.4 | 0.60 | 0.50 | 0.40 | 0.40 |
150.0-244.9 | D-12.5 | 12.5 | 0.4 | 0.75 | 0.65 | 0.55 | 0.50 |
245.0-500.0 | D-15.0 | 15.0 | 0.8 | 0.75 | 0.65 | 0.55 | 0.50 |
500.1-760.0 | D-17.5 | 17.5 | 1.2 | 0.75 | 0.65 | 0.55 | 0.50 |
760.1-999.9 | D-20.0 | 20.0 | 1.2 | 0.80 | 0.70 | 0.60 | 0.55 |
≧ 1000 | D-20.0 | 20.5 | 1.2 | 0.80 | 0.70 | 0.60 | 0.55 |

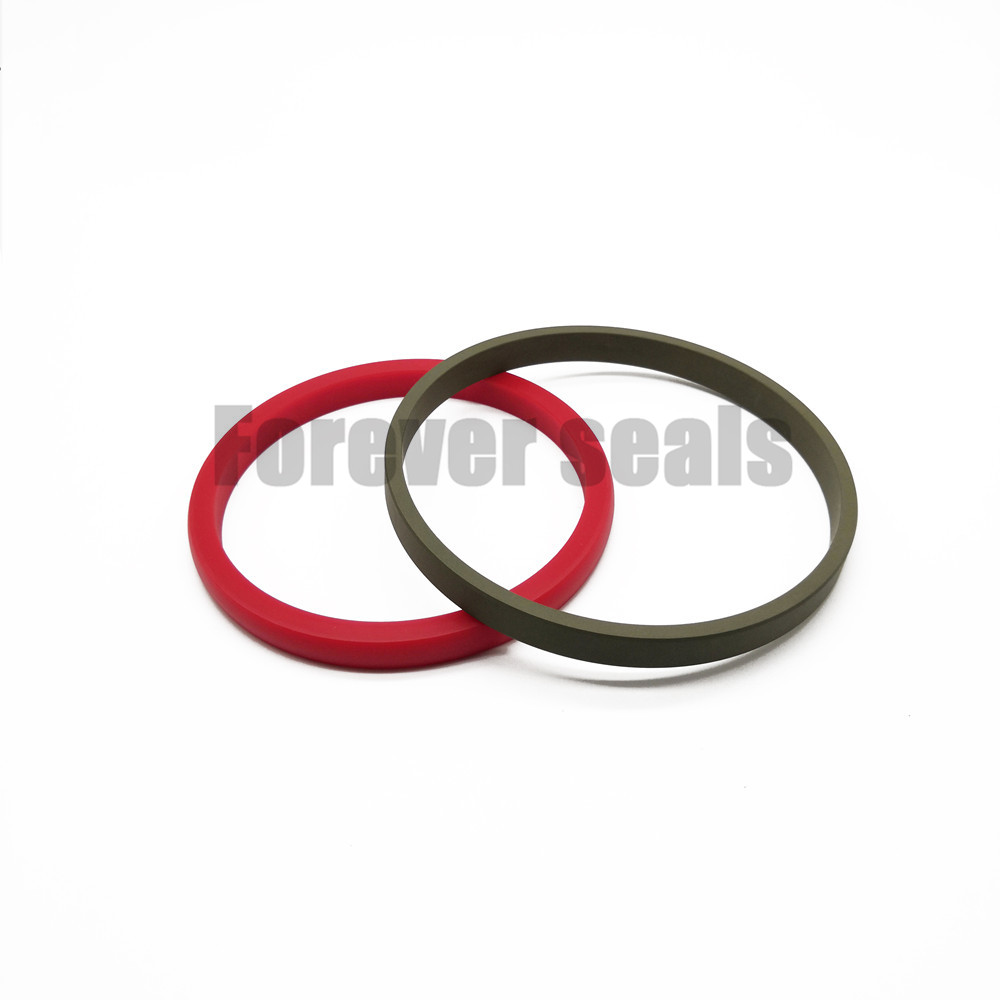

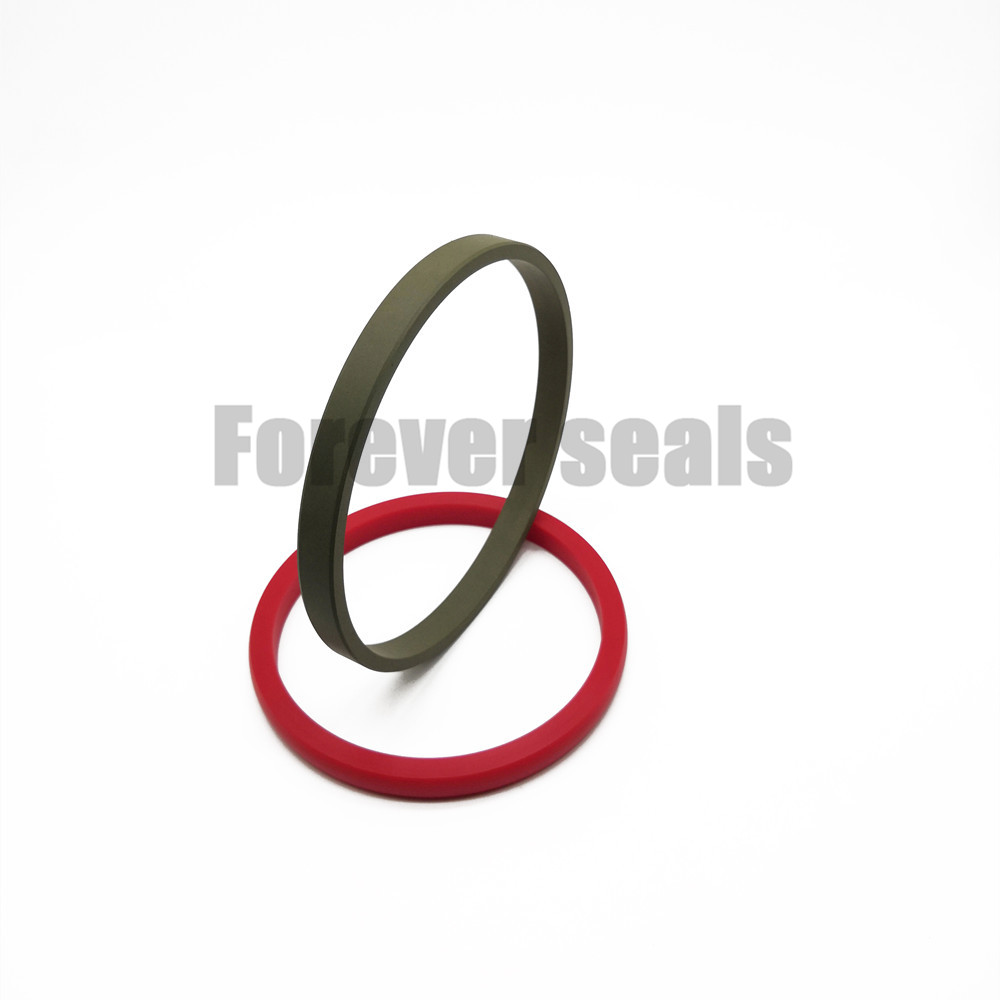

Anillo de sellado: PTFE lleno
O- R ing: NBR / FKM
5. Las condiciones de trabajo
Las condiciones de trabajo | ||||
Rango de diámetro | Rango de presión | Rango de temperatura | Velocidad | Medio |
40 - 1600 mm | 0 - 60mpa | -30℃ +100℃ | 5 m/s | aceite hidráulico, F Líquido de retardante cojo, agua y otros |
6. Dimensiones de instalación
Diámetro de perforación. | Groove Dia. | Ancho de ranura | N º de pedido. |
D H8 | D H8 | L+0.2 | |
55 60 70 | 40 45 55 | 10 10 10 | GSF-W55*40*10 GSF-W60*45*10 GSF-W70*55*10 |
80 90 100 | 60 70 80 | 10 10 10 | GSF-W80*60*10 GSF-W90*70*10 GSF-W100*80*10 |
110 115 120 | 90 95 100 | 10 10 10 | GSF-W110*90*10 GSF-W115*95*10 GSF-W120*100*10 |
130 140 150 | 110 120 125 | 10 10 12.5 | GSF-W130*110*10 GSF-W140*120*10 GSF-W150*125*12.5 |
160 165 170 | 135 140 145 | 12.5 12.5 12.5 | GSF-W160*135*12.5 GSF-W165*140*12.5 GSF-W170*145*12.5 |
180 185 190 | 155 160 165 | 12.5 12.5 12.5 | GSF-W180*155*12.5 GSF-W185*160*12.5 GSF-W190*165*12.5 |
200 205 210 | 175 180 185 | 12.5 12.5 12.5 | GSF-W200*175*12.5 GSF-W205*180*12.5 GSF-W210*185*12.5 |
