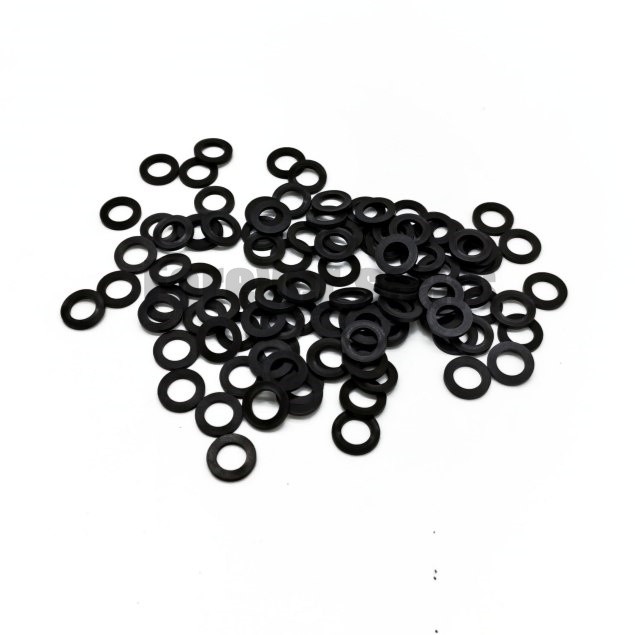

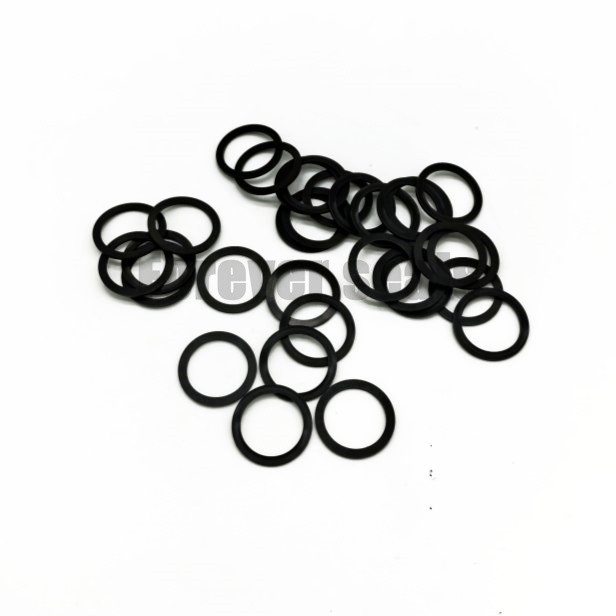

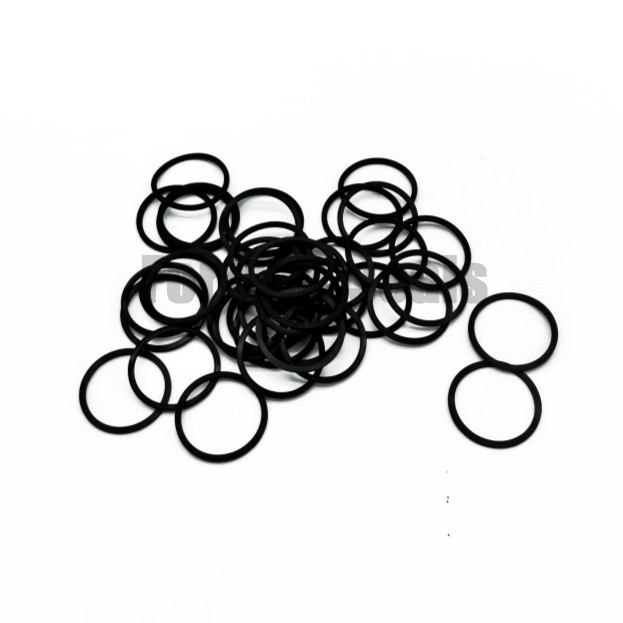

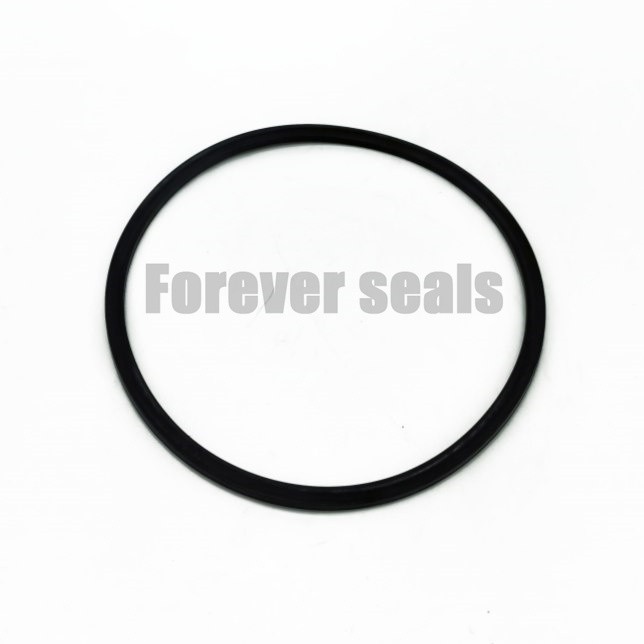

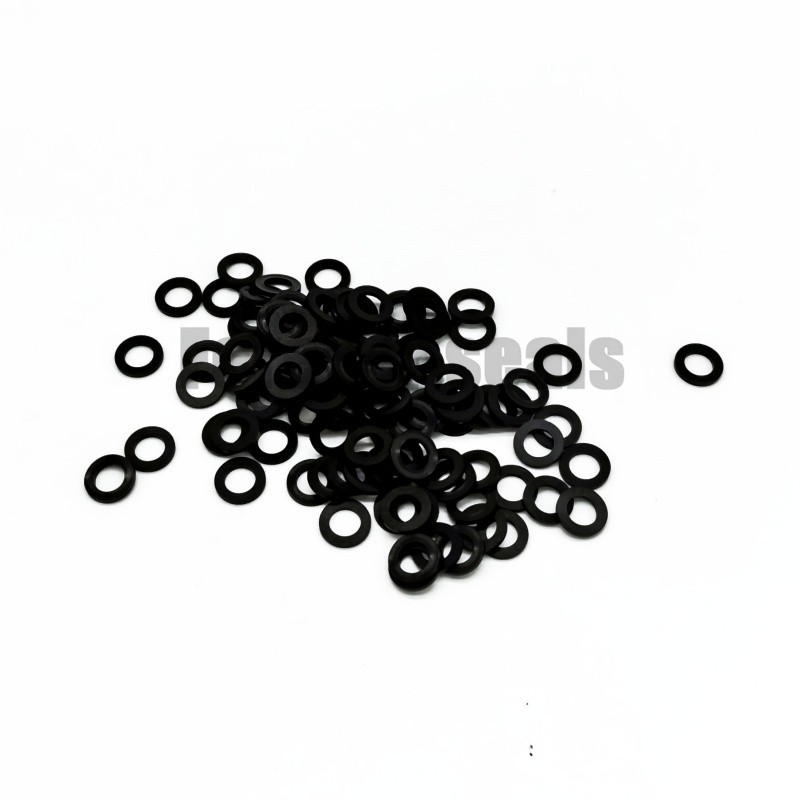

Anillos de respaldo FKM90
- Categoría: anillos de respaldo
- Temperatura: -20 - +200 ℃
- Material: FKM90
- De color negro
- Dureza: 90 orilla a
- Descripción del producto: En una aplicación de sellado, los anillos de respaldo proporcionan resistencia a la extrusión adicional y evitan daños a las juntas tóricas y sellos cuando se someten a altas presiones, mayores brechas de extrusión y/o altas temperaturas.
1. Descripción
Los anillos de copia de seguridad se instalan junto con juntas tóricas y juntas X para evitar la extrusión de brechas en aplicaciones superiores a 5 MPa. Disponible en diseños en espiral, cortados o sin cortar en PTFE llenos o sin llenar, elastómeros y termoplásticos basados en ISO 3601, como 568. Un anillo de respaldo está diseñado para encajar entre la junta tórica y la brecha de extrusión y evitar la extrusión de la junta tórica. Dependiendo de la dirección de presión en la aplicación de sellado, puede usar un anillo de respaldo o dos anillos de respaldo. Si no está seguro, siempre es mejor usar dos anillos de respaldo por junta tórica.

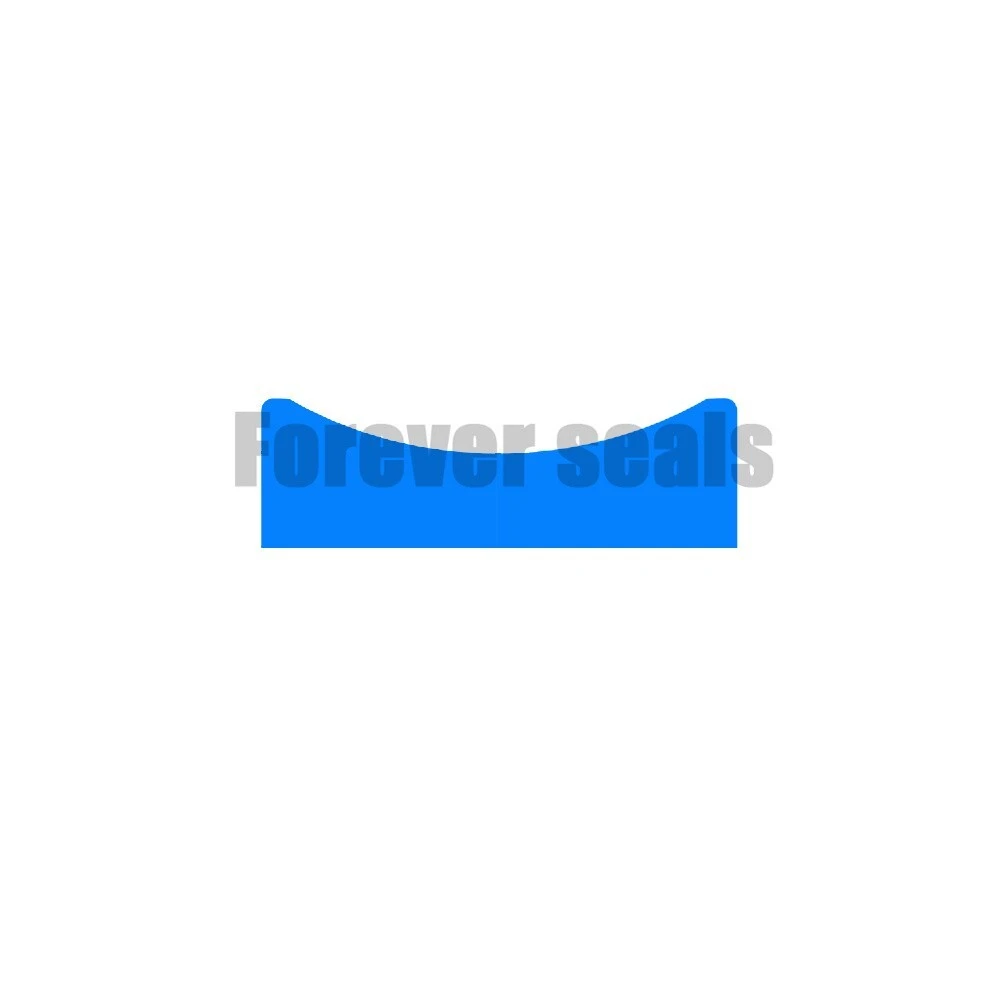

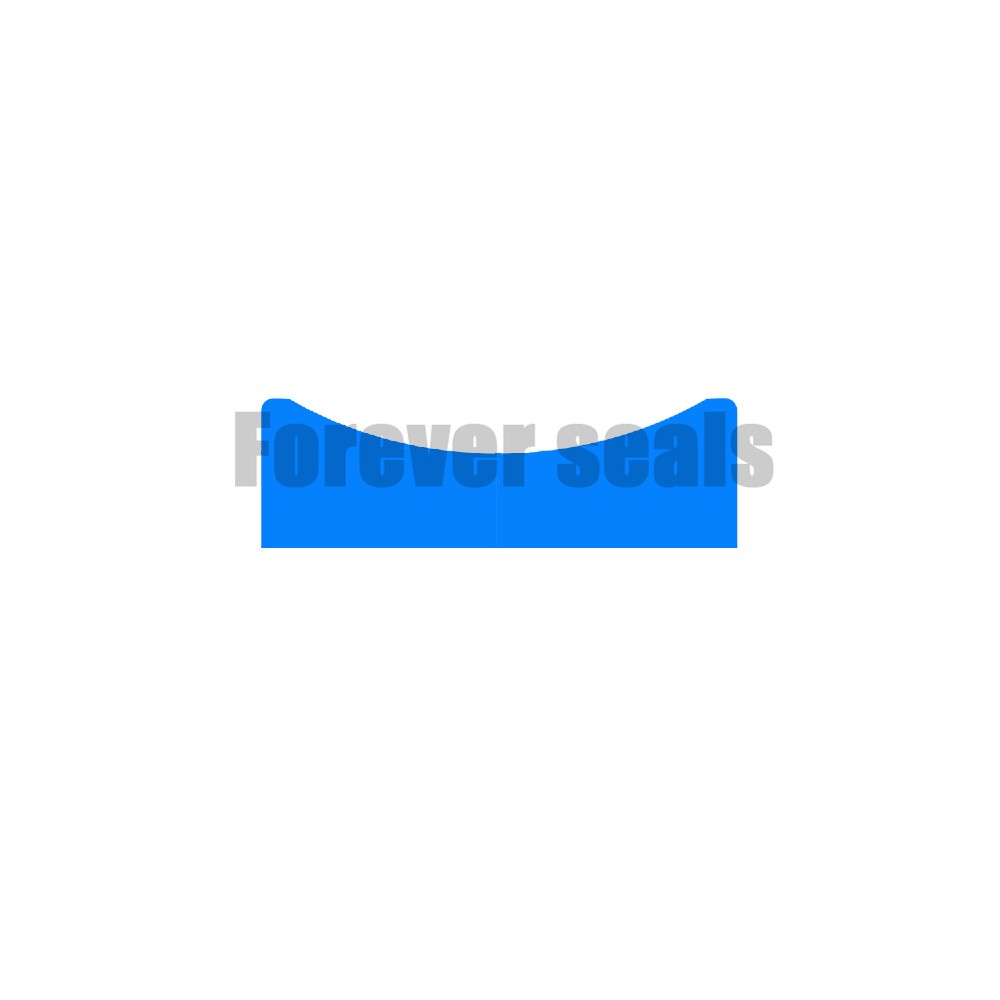

2. Dibujo seccional
3. Referencia de diseño de anillo de respaldo
Tamaño | Tolerancia en mm | |||||||
Desde | Para | W. | TOL.± | T.(REF.) | TOL.± | A. | TOL.± | R |
-4 | -50 | 1.35 | 0.08 | 1.2 | 0.08 | 1.14 | 0.08 | 2.21 |
-102 | -178 | 2.18 | 0.08 | 1.28 | 0.08 | 1.14 | 0.08 | 3.28 |
-201 | -284 | 3 | 0.1 | 1.23 | 0.08 | 1.02 | 0.08 | 4.42 |
-309 | -395 | 4.65 | 0.13 | 1.88 | 0.1 | 1.52 | 0.1 | 6.65 |
-425 | -475 | 5.99 | 0.15 | 2.97 | 0.13 | 2.44 | 0.13 | 8.74 |
4 . Tamaño estándar del anillo de respaldo
Tamaño del anillo de respaldo
MEASUREMENTS IN MILLIMETERS
ID
NBR ±
FKM ±
W
±
T
±
A
±
R
±
R0004
2.44
0.13
+0.13/-0.13
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0005
3.23
0.13
+0.13/-0.14
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0006
3.56
0.13
+0.13/-0.14
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0007
4.34
0.13
+0.13/-0.14
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0008
5.13
0.13
+0.13/-0.14
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0009
5.94
0.13
+0.13/-0.14
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0010
6.73
0.13
+0.13/-0.15
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0011
8.31
0.13
+0.13/-0.15
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0012
9.91
0.13
+0.13/-0.16
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0013
11.56
0.13
+0.13/-0.16
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
R0014
13.16
0.13
+0.13/-0.17
1.35
0.08
1.2
0.08
1.14
0.08
2.21
0.25
Alrededor de más tamaños, puede verificar el archivo adjunto o contactarnos.
